3. Entfernen Sie die Montageplatte, um einen Zugang zur Steuerplatine zu ermöglichen. Der Zugang ist erforderlich, um die Lüftungsanlage
an die Stromversorgung anzuschließen sowie zur Verbindung mehrerer Lüftungsanlagen (siehe Abschnitt „Netzanschluss").

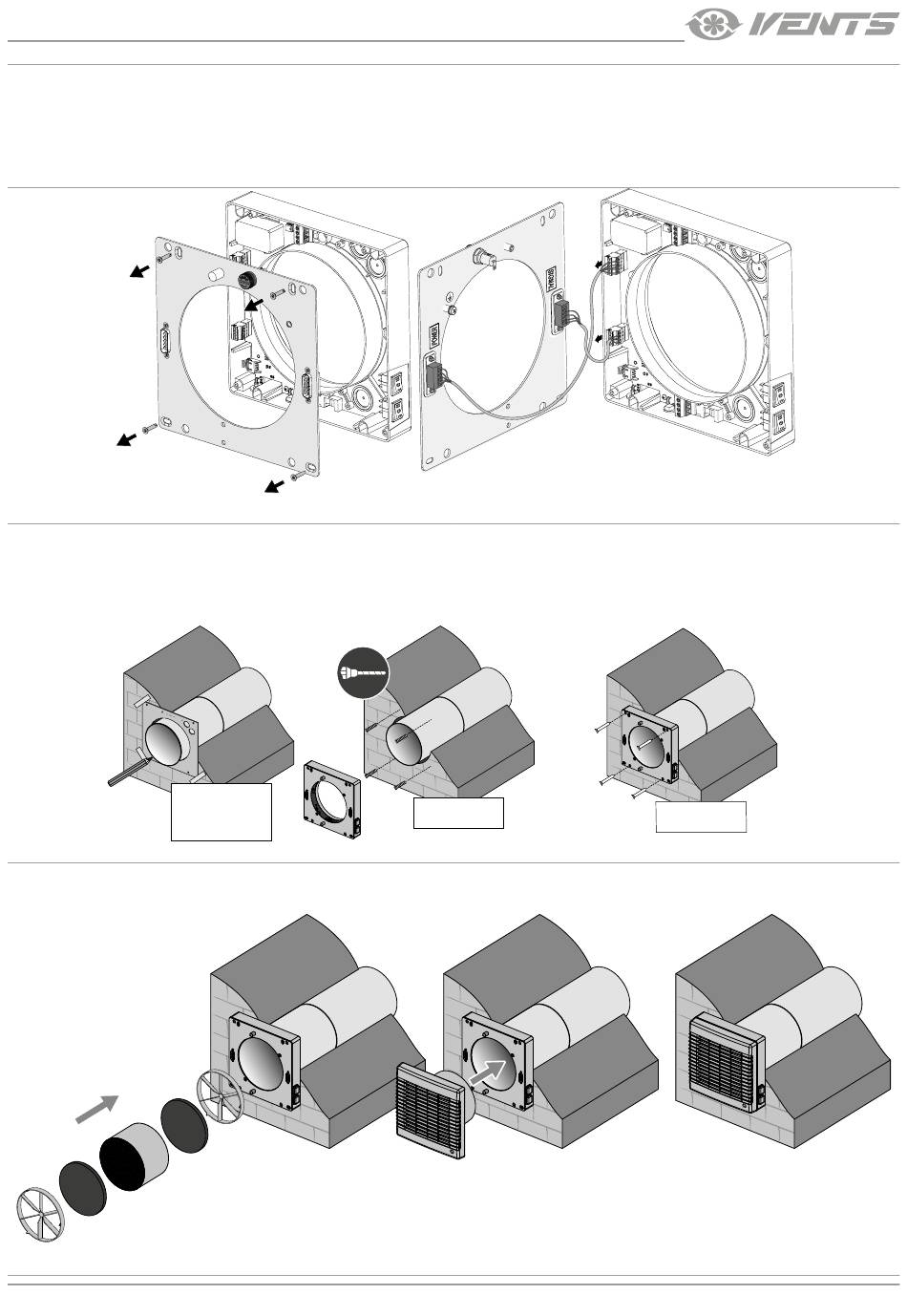

Lösen Sie zum Entfernen der Montageplatte die vier Befestigungsschrauben wie in der folgenden Abbildung gezeigt. Dann die
Montageplatte von der Ventilatoreinheit trennen und diese zur Seite schieben. Ruckartige Bewegungen vermeiden, um die Anschlusskabel
zwischen der Montageplatte und der Steuerplatine nicht zu beschädigen. Bei Bedarf die zwei Anschlussstecker trennen und somit die
Montageplatte von der Einheit trennen. Die Montageplatte in umgekehrter Reihenfolge zusammenbauen. Die Kabel sorgfältig verlegen!
4. Markieren Sie mit der mitgelieferten Papp-Montageschablone die Löcher zur Befestigung der Lüftungsanlage wie in der folgenden
Abbildung gezeigt. Bohren Sie die Öffnungen bohren und setzen Sie die Dübel ein. Installieren Sie die Montageplatteneinheit an der
Wand, während Sie ein Isolationsschicht darunter legen, und befestigen Sie die Einheit mit Schrauben aus dem Montagesatz. Bringen
Sie die Montageplatte mit den Anschlüssen wieder an und befestigen Sie sie mit vier Schrauben.
Lehnen Sie die
Papp-Montageschablone an die
Entfernen Sie die
Lehnen Sie die Montageplatte
Wand und markieren Sie vier
Montageschablone, bohren
gegen die Wand und
Löcher für Dübel sowie Löcher für
Sie die Öffnungen bohren und
verschrauben Sie diese an der
setzen Sie die Dübel ein
das Stromkabel.
Wand.
5. Setzen Sie den Strömungsgleichrichter, den Filter, den Wärmetauscher, den zweiten Filter und den zweiten Strömungsgleichrichter
nacheinander ein. Danach verbinden Sie die Ventilatoreinheit mit der Montageplatten.
Strömungsgleichrichter
Filter
Keramik-Wärmetauscher
Ventilatoreinheit
Filter
Strömungsgleichrichter
