MONTAGE UND BETRIEBSVORBEREITUNG

GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION

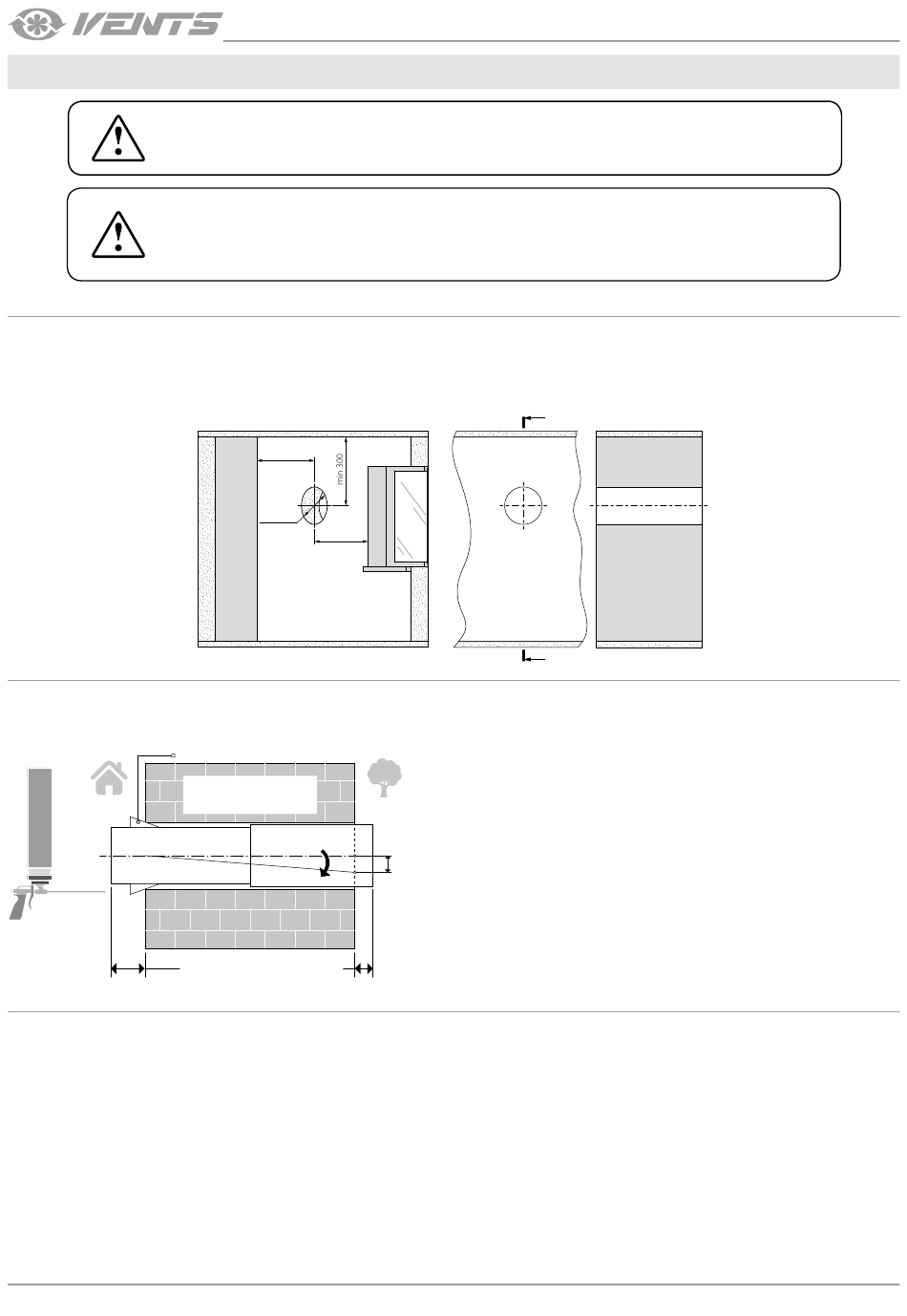

1. Bereiten Sie eine Kernlochbohrung in der Außenwand vor. Die Größe der Bohrung ist unten abgebildet.
Beim Anfertigen der Kernlochbohrung gleich Vorbereitungen zur Verlegung des Stromkabels und anderer erforderlicher Kabel treffen.
Verwenden Sie die mitgelieferte Papp-Montageschablone, um die relative Position der Öffnung für das Lüftungsrohr und die Ausführung
der Kabel zu markieren.
2. Setzen Sie das Lüftungsrohr in die Kernlochbohrung ein. Zur Montageerleichterung verwenden Sie die mitgelieferten Montagekeile.
An der Außenwand muss das Lüftungsrohr um den Abstand A aus der Wand herausragen, welcher für die Montage der Außenhaube
erforderlich ist. Der Abstand
8 mm
8
LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES
DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON
min 300
ø 180
min 300
A
ist in der Montageanleitung für die Lüftungshaube angegeben.
Montagekeil
Füllen Sie die Hohlräume zwischen
dem Lüftungsrohr und der
Wandöffnung mit Montageschaum
A
GERÄTS AUFMERKSAM DURCH!
BEEINTRÄCHTIGT.
A
A
Setzen Sie das Lüftungsrohr in die Wand ein, wie links abgebildet.
Setzen Sie das Lüftungsrohr mit einer Mindestneigung nach Außen
von 3 mm ein.
An der Außenwand muss das Lüftungsrohr um den Abstand aus
der Wand herausragen, der für die Montage der Außenhaube
erforderlich ist. Der Abstand
min 3 mm
Lüftungshaube angegeben.
Die Länge des Lüftungsrohres kann vor oder nach dem Fixieren
des Lüftungsrohres in der Wand angepasst werden. Im ersten Fall
ist die erforderliche Länge des Lüftungsrohres vor der Montage
zu berechnen. Im zweiten Fall muss für ausreichenden Zugang
zur Außenwand nach der Montage gesorgt sein, um das Rohr von
außen kürzen zu können.
TwinFresh Comfo RB(1)-50/85
A-A
A
ist in der Montageanleitung für die
