BAUART UND FUNKTIONSWEISE

Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung, einem Teleskop-Lüftungsrohr, und einer Außen-
Lüftungshaube. Zwei Filter, zwei Strömungsgleichrichter und ein Keramik-Wärmetauscher sind im Innenrohr des Teleskop-Lüftungsrohrs
installiert. Die Filter dienen der Zuluftreinigung und verhindern das Eindringen von Staub sowie Fremdkörpern in den Wärmetauscher
und in den Ventilator.
Der Keramik-Wärmetauscher gibt die gespeicherte Abluftwärme an die frische, einströmende Außenluft ab. Im Inneren des
Wärmetauschers befindet sich eine Zugschnur zum Herausziehen des Wärmetauschers aus der Lüftungsrohr. Der Wärmetauscher ist mit
einem wärmedämmenden Material isoliert.
An der Außenseite des Gebäudes muss eine Außen-Lüftungshaube montiert werden, um zu verhindern, dass Wasser und grobe
Fremdkörper in die Lüftungsanlage eindringen.
Ventilatoreinheit
Erzeugt den Luftstrom durch
Rotation des Ventilators. Verfügt
über eine dekorative
Abdeckung zum Schutz des
Ventilators vor Eindringen von
Fremdkörpern aus dem Raum.
Die Ventilatoreinheit ist mit
automatischen
Verschlussklappen ausgestattet,
um den Luftrückstrom zu
verhindern.
Die Luftklappen öffnen sich
während des Betriebs der
Lüftungsanlage und schließen
sich, wenn die Lüftungsanlage
ausgeschaltet wird.
Ö nungen für den Feuchtigkeitssensor
Schaffen den Kontakt der Umgebungsluft zum
Feuchtigkeitssensor zur Kontrolle der Raumfeuchtigkeit.
Betriebsanzeige der Lüftungsanlage
Zeigt den Bestriebszustand der Lüftungsanlage an.
Filterwechselanzeige
Weist darauf hin, dass der Filter gewechselt werden muss.
Infrarotempfänger und Lichtsensor
Reagiert auf ein Signal von der Fernbedienung und
misst die Lichtstärke zur Aktivierung oder
Deaktivierung des Nachtbetriebs.
6

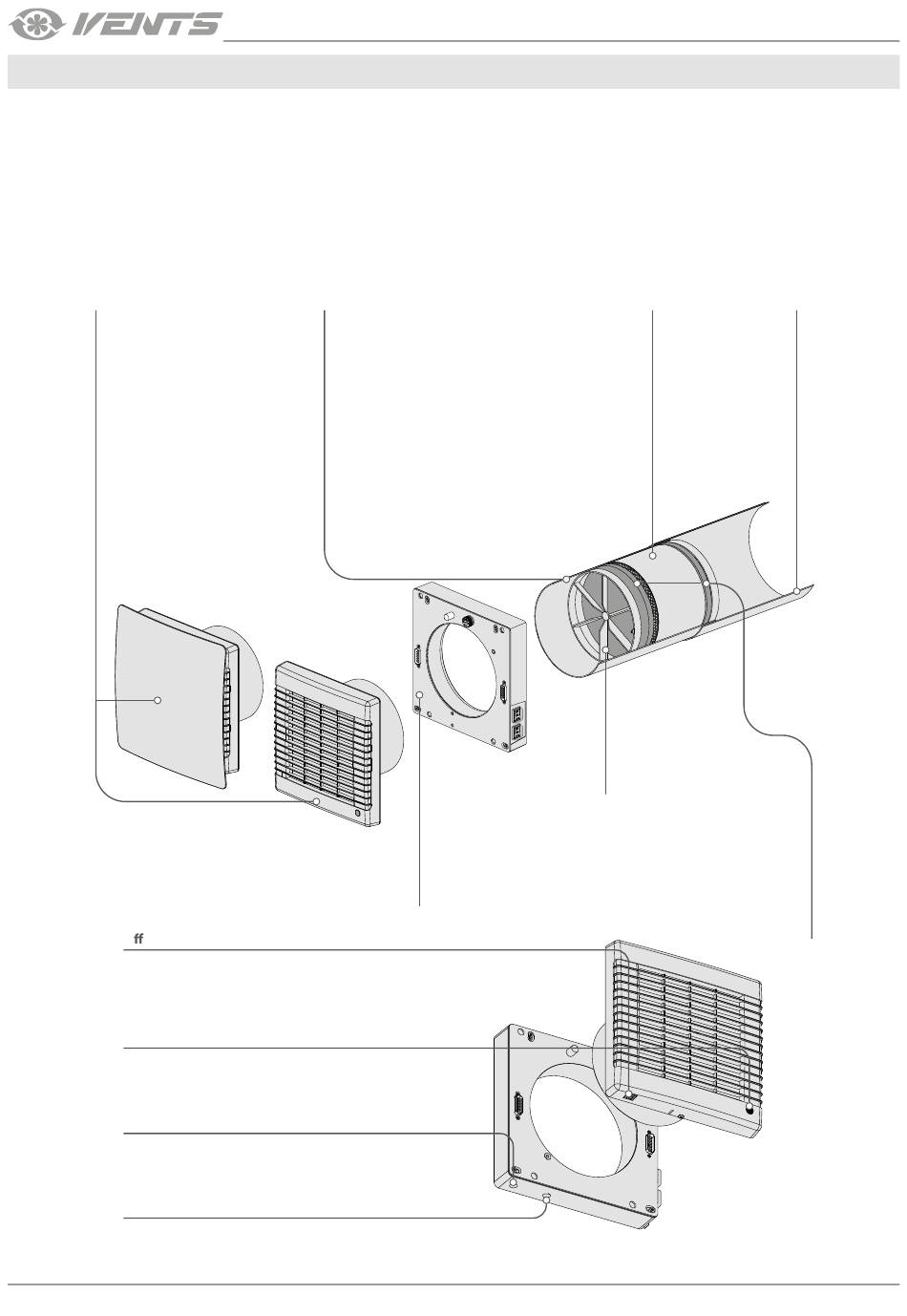

AUFBAU DER LÜFTUNGSANLAGE
Innenrohr Keramik-Wärmetauscher
Innenteil des Sichert die Rückgewinnung
Teleskoprohres der Wärmeenergie, welche in
der Abluft enthalten ist, für
die Erwärmung der Zuluft.
Montageplatte
Ein Montagekasten für die
Wandmontage der
Ventilatoreneinheit und
des Anschlusses der
Lüftungsanlage ans
Stromnetz.
TwinFresh Comfo RB(1)-50/85
Außenrohr
Außenteil des
Teleskoprohres
Strömungs-
gleichrichter
Verhindert
Luftturbulenzen in
der Lüftungsanlage.
Filter
Reinigt die durchströmende
Luft von Staub und
Fremdkörpern. Verhindert
Verschmutzungen des
Wärmetauschers.
