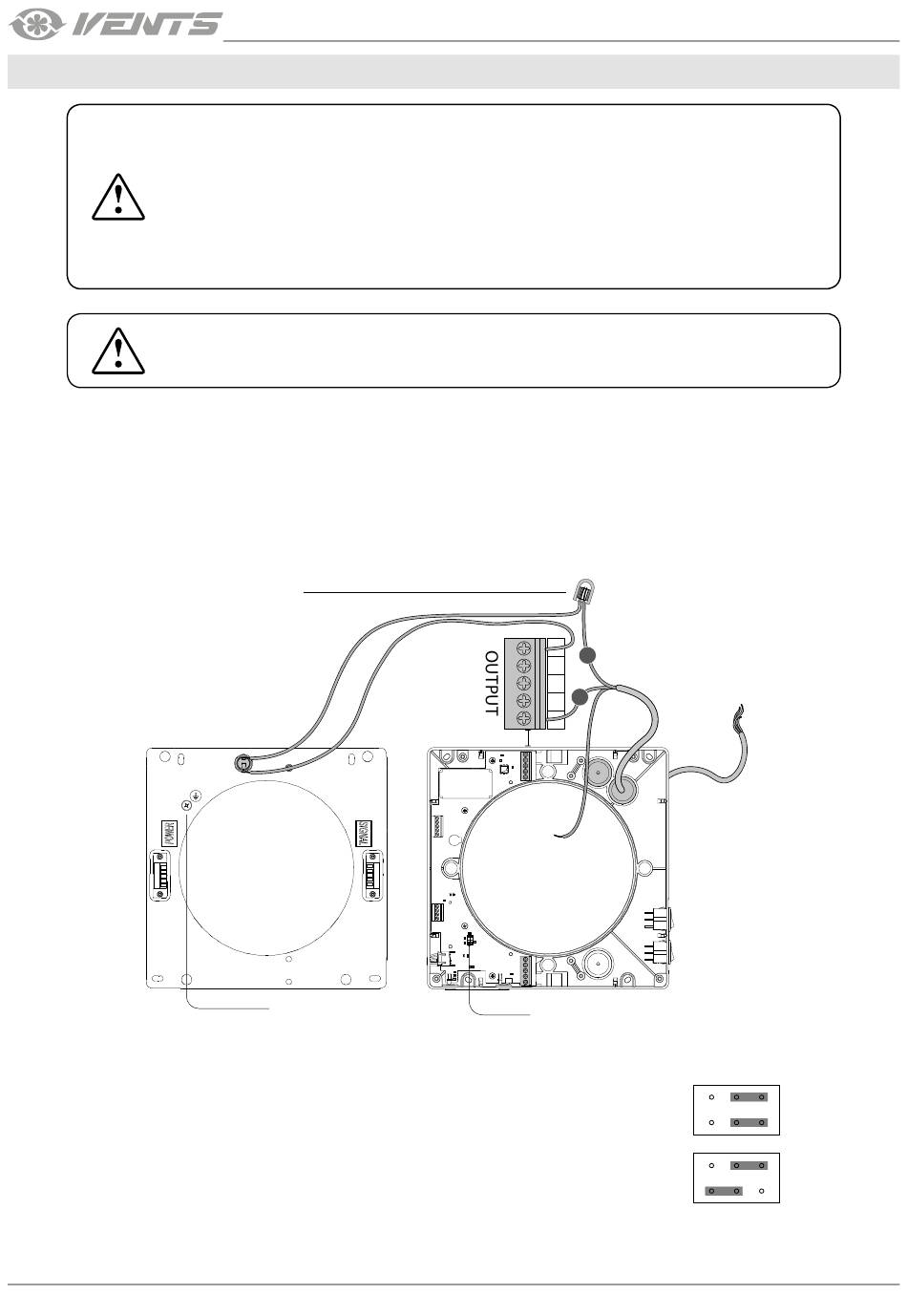

NETZANSCHLUSS

ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN
Die Lüftungsanlage ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Versorgungsspannung von
1~ 100-230 V 50/60 Hz bestimmt.
Schließen Sie die Lüftungsanlage über einen externen, in die Hausverkabelung integrierten Leitungsschutzschalter mit einem
elektromagnetischem Auslöser an das Stromnetz an.
Das Stromkabel ist an die obere Klemmleiste angeschlossen. Der Neutralleiter wird direkt mit der entsprechenden Buchse der
Klemmleiste verbunden, und der Phasenleiter wird mit der mitgelieferten isolierten Endkappe vom Sicherungshalter mit dem
Leiter verbunden. Führen Sie zum Anschließen die beiden abisolierten Leiter in die Kappe ein und schlagen Sie sie mit einem
Spezialwerkzeug an.
Spezialwerkzeug anschlagen.
Einstellung des Lüftungsbetriebs
Die Luftstromrichtung im Lüftungsbetrieb wird durch die Positionierung des Jumpers auf der
Steuerplatine bestimmt.
Die Steuerplatine der Lüftungsanlage befindet sich im Inneren der Ventilatoreinheit.
10
DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN.
DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM
LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES
ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND
Endkappe. Mit einem
Erdungsklemme
ANLAGEN BIS 1000 V VERFÜGT.
ANGEFÜHRT.
FÜHREN ZUM GARANTIEVERLUST.
Erdungsklemme
L
L
G
1~100-230 V 50/60 Hz
N
D
N
Zur
Jumpers zur
Einstellung des
Lüftungsbetriebs
TwinFresh Comfo RB(1)-50/85
Luftzufuhr
Luftabfuhr
