Uponor Smatrix Base PRO Kurzanleitung Seite 96

T-148
T-149 T-146
10
X-147
MEGJEGYZÉS
A jelen kézikönyvben a termosztátok általános kezelése
HU
az Uponor Smatrix Base Pro X-148 Modbus RTU
készülékre is érvényes.

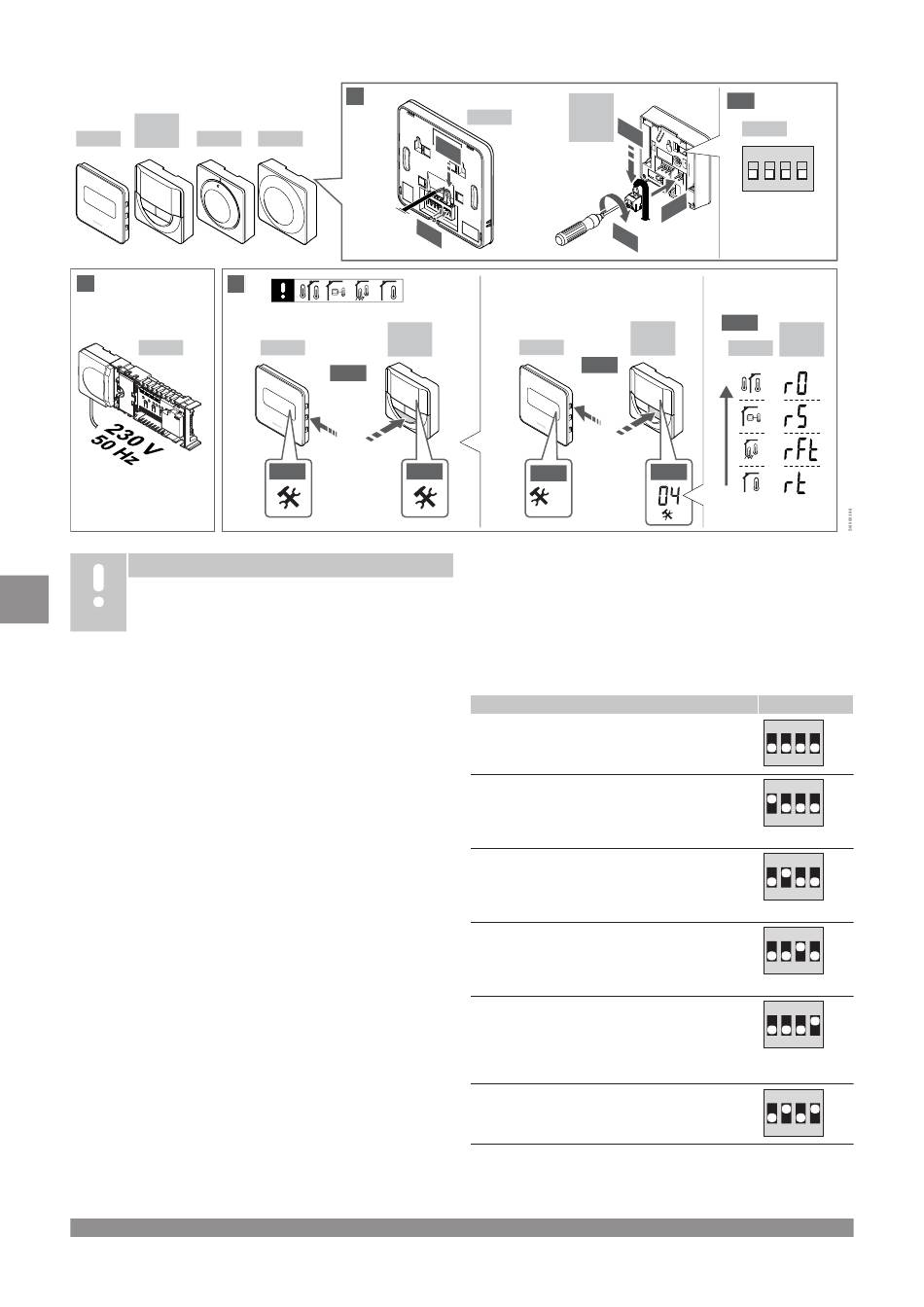

1―11. Az alkatrészek csatlakoztatása
1. Ha az egész berendezést vagy annak egy részét falra szereli,
használjon DIN-sínt vagy tiplis fali csavarokat.
2. Csatlakoztassa az állásszabályozókat.
3. A gyengeáramú kábelt a szabályozóhoz, a bővítőmodulhoz vagy
a külön megvásárolható csillagmodulhoz csatlakoztassa.
Megjegyzés: Javasoljuk, hogy a sínrendszer egységei láncban
kapcsolódjanak egymáshoz.
Lásd a következő részt: Adatátviteli kapcsolatok, Oldal 100
További információért.
4. A gyengeáramú kábelt a termosztáthoz vagy az időkapcsolóhoz
csatlakoztassa.
5. Csatlakoztasson egy rendszersín-adatátviteli kábelt a központi
egységek közé, és vezessen egy kábelt a
programozóegységhez. Megjegyzés: Javasoljuk, hogy a
sínrendszer egységei láncban kapcsolódjanak egymáshoz.
Lásd a következő részt: Adatátviteli kapcsolatok, Oldal 100
További információért.
6. Csatlakoztasson egy rendszersín-adatátviteli kábelt (6.1) és egy
tápkábelt (6.2) a programozóegységhez.
7. Ellenőrizze, hogy minden vezeték csatlakoztatása megtörtént és
megfelelő-e:
• Állásszabályozók
• Fűtés-/hűtés kapcsoló
• Keringtető szivattyú
8. Győződjön meg arról, hogy a központi egység 230 V váltóáramú
rekesze zárva van, a rögzítő csavar pedig meg van húzva.
9. Csatlakoztassa a külön megvásárolható külső érzékelőt
(amennyiben a termosztát kompatibilis), és állítsa be a DIP-
kapcsolót (csak a T-143 közületi termosztáton).
96 | Uponor Smatrix Base PRO
9
T-145 T-143
11
T-149
11.1
3 s
3 s
11.2
| Rövid szerelési útmutató
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
04
Funkció
Normál helyiségtermosztát
Normál helyiségtermosztát padlóhőmérséklet-
érzékelővel
Normál helyiségtermosztát vagy a rendszer
valamelyik készüléke kültérihőmérséklet-érzékelővel
Rendszerkészülék a fűtés-/hűtéskapcsoló funkcióhoz
tartozó hőmérséklet-érzékelővel
Olyan rendszerkészülék, amely az érzékelőből érkező
jeleket a Komfort/ECO üzemmód közötti átváltáshoz
használja**
Távérzékelő
* Ha a termosztát a fő központi egységen van regisztrálva, akkor
csak rendszerkészülékként regisztrálható a több központi
egységgel rendelkező Base PRO rendszeren.
9.4
T-148
T-146
9 . 1
T-143
T-143
1 2 3 4
9 . 3
9 . 2
11.5
T-148
T-146
T-149
11.3
11.4
ON DIP
T-148
T-146
Kapcsoló
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
