Uponor Smatrix Base PRO Kurzanleitung Seite 66

T-148
T-149 T-146
10
X-147
FI
HUOMAUTUS!
Tämän käyttöohjeen sisältämä termostaattien yleinen
käsittely pätee myös Uponor Smatrix Base PRO X-148
Modbus RTU:hun.

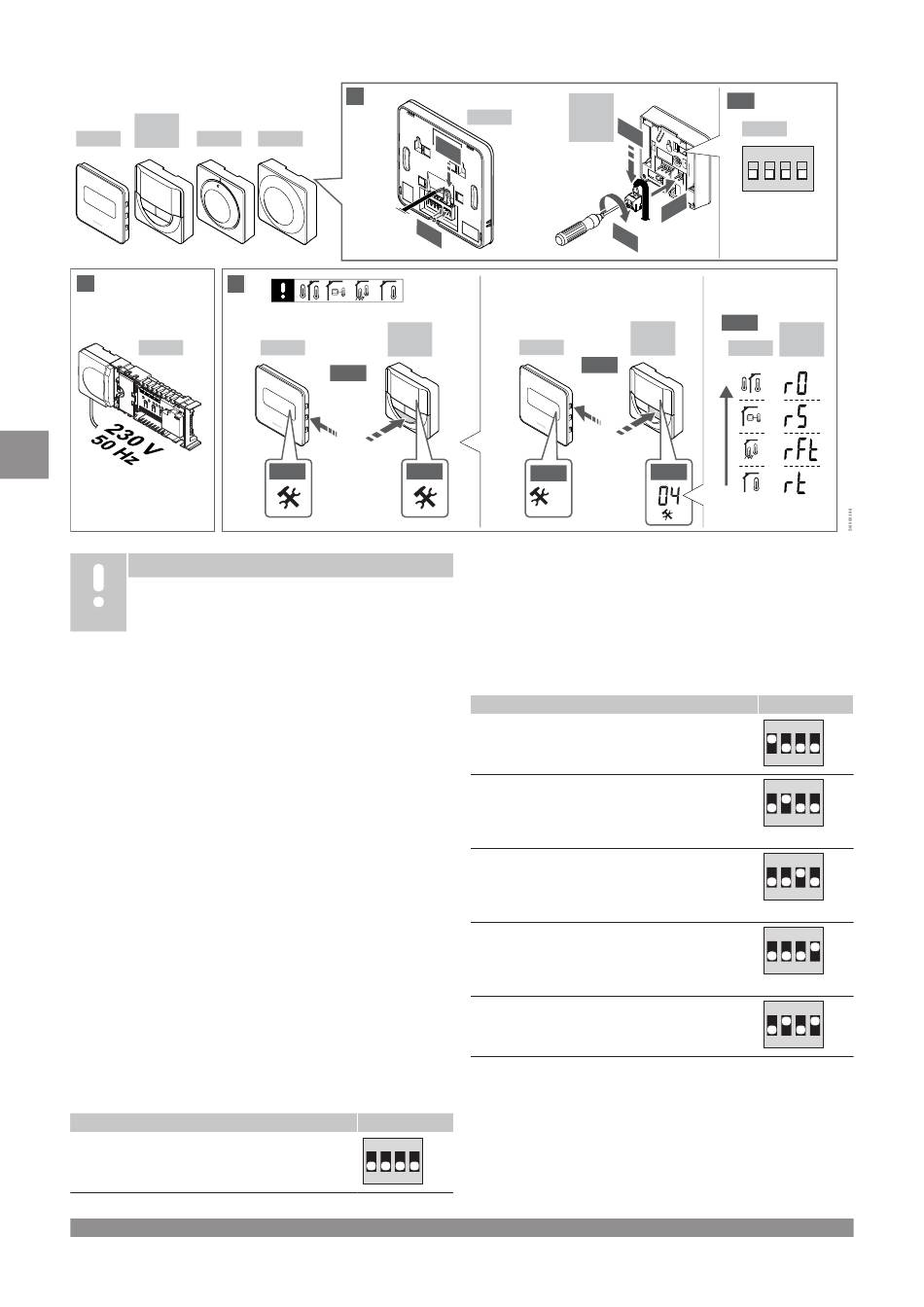

1–11 Liitä komponentit
1. Kiinnitä koko laitteisto, tai osa siitä, seinään joko DIN-kiskon tai
ruuvien ja tulppien avulla.
2. Kytke toimilaitteet.
3. Kytke termostaatin tiedonsiirtokaapeli keskusyksikköön,
lisäosaan ja/tai mahdolliseen tähtikytkentämoduuliin. Huom:
Suosittelemme sarjaankytkentää.
Ks. kappale Tiedonsiirtoprotokolla, Sivu 69 , lisätiedot.
4. Kytke termostaatin tiedonsiirtokaapeli termostaattiin/ajastimeen.
5. Kytke järjestelmäväylän tiedonsiirtokaapeli keskusyksiköiden
väliin ja reititä yksi kaapeli käyttöpaneeliin. Huom:
Suosittelemme sarjaankytkentää.
Ks. kappale Tiedonsiirtoprotokolla, Sivu 69 , lisätiedot.
6. Kytke järjestelmäväylän tiedonsiirtokaapeli (6.1) ja virtakaapeli
(6.2) käyttöpaneeliin.
7. Tarkista, että kaikki kytkennät on tehty loppuun ja oikealla
tavalla:
• Toimilaitteet
• Lämmitys/viilennys-vaihtokytkentä
• Kiertovesipumppu
8. Varmista, että keskusyksikön 230 V AC -kotelo on kiinni ja sen
kiinnitysruuvi on kiristetty.
9. Liitä lisävarusteena saatava ulkoinen anturi (vain yhteensopivat
termostaatit) ja määritä sen asetukset DIP-kytkimellä (vain
julkinen T-143-termostaatti).
Toiminto
Normaali huonetermostaatti
66 | Uponor Smatrix Base PRO
9
T-145 T-143
11
T-149
11.1
3 s
3 s
11.2
Kytkin
ON DIP
1 2 3 4
| Pikaopas
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
04
Toiminto
Normaali huonetermostaatti lattia-anturilla
Normaali huonetermostaatti tai järjestelmälaite
ulkolämpötila-anturilla
Järjestelmälaite lämpötila-anturilla lämmitys/viilennys
vaihtokytkentään
Järjestelmälaite, jonka anturituloliitäntää käytetään
Comfort/ECO-vaihtokytkentätoimintoa varten **
Etäanturi
* Useita keskusyksiköitä sisältävässä Base PRO -järjestelmässä
termostaatin rekisteröiminen järjestelmälaitteeksi edellyttää, että
se rekisteröidään pääkeskusyksikköön.
** Suljettu = ECO
9.4
T-148
T-146
9 . 1
T-143
T-143
1 2 3 4
9 . 3
9 . 2
11.5
T-148
T-146
T-149
11.3
11.4
ON DIP
T-148
T-146
Kytkin
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
