Uponor Smatrix Base PRO Kurzanleitung Seite 196

T-148
T-149 T-146
10
X-147
OBS!
Den allmänna hanteringen av termostater i denna
bruksanvisning gäller även Smatrix Base Pro X-148
Modbus RTU.

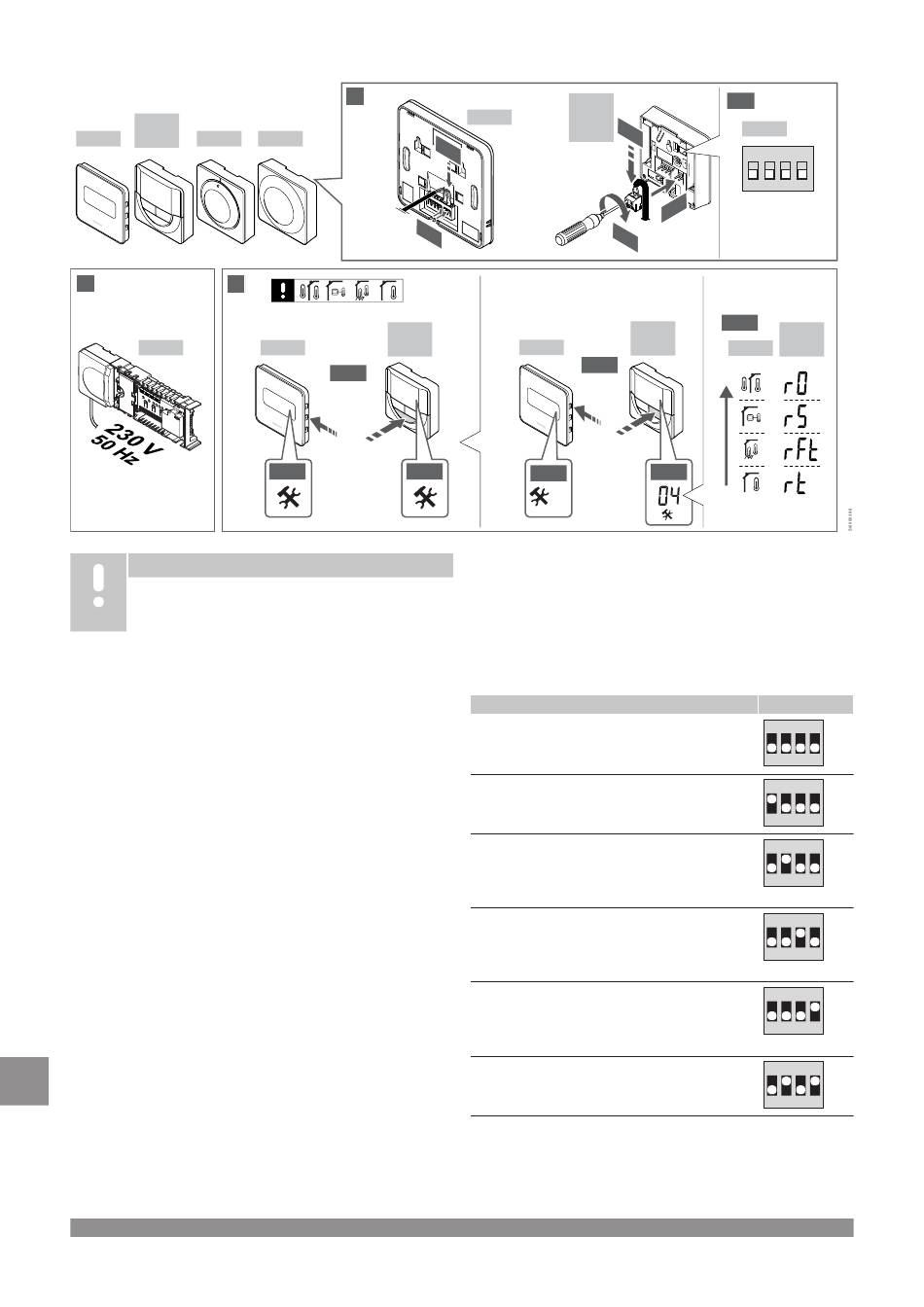

1―11 Anslut komponenterna
1. Montera den fullständiga utrustningen, eller delar av den, på
väggen med antingen en DIN-skena eller med skruv och plugg.
2. Anslut styrdonen.
3. Anslut en kommunikationskabel för termostat till reglercentralen,
slavmodulen och/eller den valfria kopplingsmodulen. Obs: För
nätverkstopologi rekommenderas busskoppling i linje.
Se avsnitt Kommunikationsprotokoll, Sida 199 för mer
information.
4. Anslut en kommunikationskabel för termostat till termostaten/
timern.
5. Anslut en systembusskommunikationskabel mellan
reglercentraler och dra en kabel till manöverpanelen. Obs: För
nätverkstopologi rekommenderas busskoppling i linje.
Se avsnitt Kommunikationsprotokoll, Sida 199 för mer
information.
6. Anslut en systembusskommunikationskabel (6.1) och en
nätkabel (6.2) till manöverpanelen.
7. Kontrollera att ledningsdragningen är komplett och korrekt
utförd:
• Styrdon
• H/C-omkopplare
• Cirkulationspump
SE
8. Se till att 230 V-facket på reglercentralen är stängt och att
fästskruven är åtdragen.
9. Anslut en valfri extern givare (endast kompatibla termostater)
och ställ in DIP-switchen (endast termostat för offentliga miljöer
T-143).
196 | Uponor Smatrix Base PRO
9
T-145 T-143
11
T-149
11.1
3 s
3 s
11.2
| Snabbguide
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
04
Funktion
Standardrumstermostat
Standardrumstermostat med golvtemperatursensor
Standardrumstermostat eller systemenhet med en
utomhustemperatursensor
Systemenhet tillsammans med en framlednings-
temperatursensor för växling mellan värme och kyla
Systemenhet där sensoringången används för växling
mellan komfort- och ECO-funktionerna **
Extern givare
* Termostaten kan endast registreras som en systemenhet till ett
Base PRO system med flera reglercentraler, om det är
registrerat till masterreglercentralen.
** Stängd = ECO
9.4
T-148
T-146
9 . 1
T-143
T-143
1 2 3 4
9 . 3
9 . 2
11.5
T-148
T-146
T-149
11.3
11.4
ON DIP
T-148
T-146
Brytare
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
