Uponor Smatrix Base PRO Kurzanleitung Seite 136

T-148
T-149 T-146
10
X-147
LET OP!
Het in deze handleiding beschreven algemene beheer
van ruimtethermostaten geldt ook voor Uponor Smatrix
Base Pro X-148 Modbus RTU.

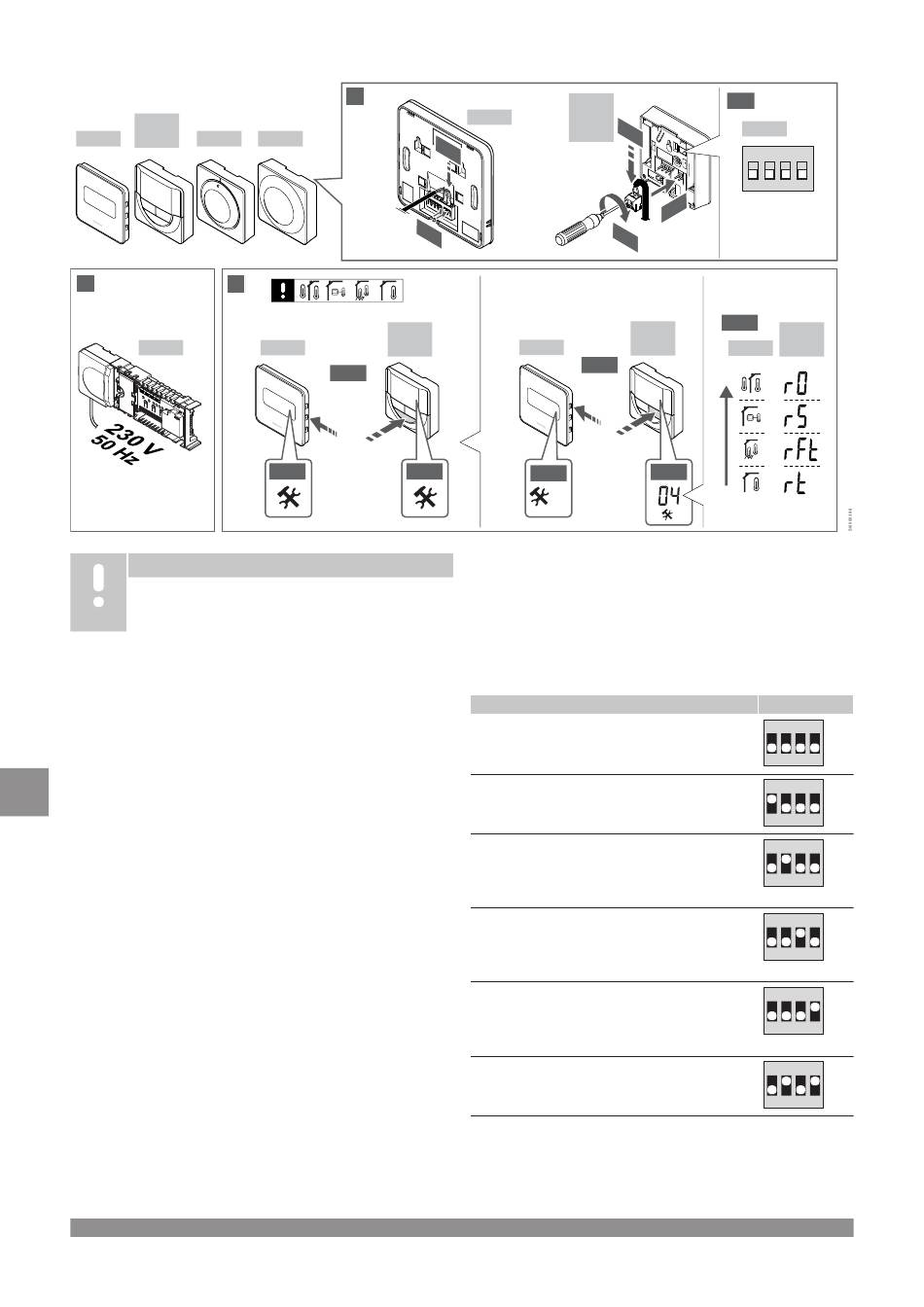

1―11 Onderdelen aansluiten
1. Bevestig de complete regelmodule, of delen ervan, aan de muur
met een DIN-rail of met schroeven en pluggen.
2. Sluit de thermische aandrijvingen aan.
3. Sluit een communicatiekabel voor een ruimtethermostaat aan op
de regelmodule, slave-module, en/of de optionele stermodule.
NL Opmerking: De aanbevolen bustopologie is doorlussen.
Zie paragraaf Communicatieprotocol, Pagina 139 voor meer
informatie.
4. Sluit een communicatiekabel voor een ruimtethermostaat aan op
de ruimtethermostaat/timer.
5. Sluit een communicatiekabel voor een systeembus aan tussen
de regelmodules en leid één kabel naar de bedieningsmodule.
Opmerking: De aanbevolen bustopologie is doorlussen.
Zie paragraaf Communicatieprotocol, Pagina 139 voor meer
informatie.
6. Sluit een communicatiekabel voor een systeembus (6.1) en een
netsnoer (6.2) aan op de bedieningsmodule.
7. Controleer of alle aansluitingen volledig en correct zijn:
• Aandrijvingen
• Schakelaar verwarmen/koelen
• Circulatiepomp
8. Zorg ervoor dat het 230 V AC compartiment van de regelmodule
gesloten is en dat de bevestigingsschroef is vastgedraaid.
9. Sluit optionele externe voelers aan (alleen bijpassende
ruimtethermostaten) en stel de DIP-switch in (uitsluitend
openbare ruimtethermostaat T-143).
136 | Uponor Smatrix Base PRO
9
T-145 T-143
11
T-149
11.1
3 s
3 s
11.2
| Snelgids
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
04
Functie
Standaard ruimtethermostaat
Standaard ruimtethermostaat met een vloervoeler
Standaard ruimtethermostaat, of systeemapparaat,
met een buitenvoeler
Systeemapparaat met een aanvoervoeler voor
verwarmen/koelen-omschakelfunctie
Systeemapparaat waarbij de voeleringang wordt
gebruikt voor de omschakelfunctie Comfort/ECO **
Externe voeler
* De ruimtethermostaat kan alleen worden geregistreerd als een
systeemapparaat in een Base PRO-systeem met meerdere
regelmodules als het is geregistreerd op de masterregelmodule.
** Dicht = ECO
9.4
T-148
T-146
9 . 1
T-143
T-143
1 2 3 4
9 . 3
9 . 2
11.5
T-148
T-146
T-149
11.3
11.4
ON DIP
T-148
T-146
Schakelaar
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
