NOTA!
La gestione generale dei termostati riportata nel presente
manuale si applica anche a Uponor Smatrix Base Pro
X-148 Modbus RTU.
IT

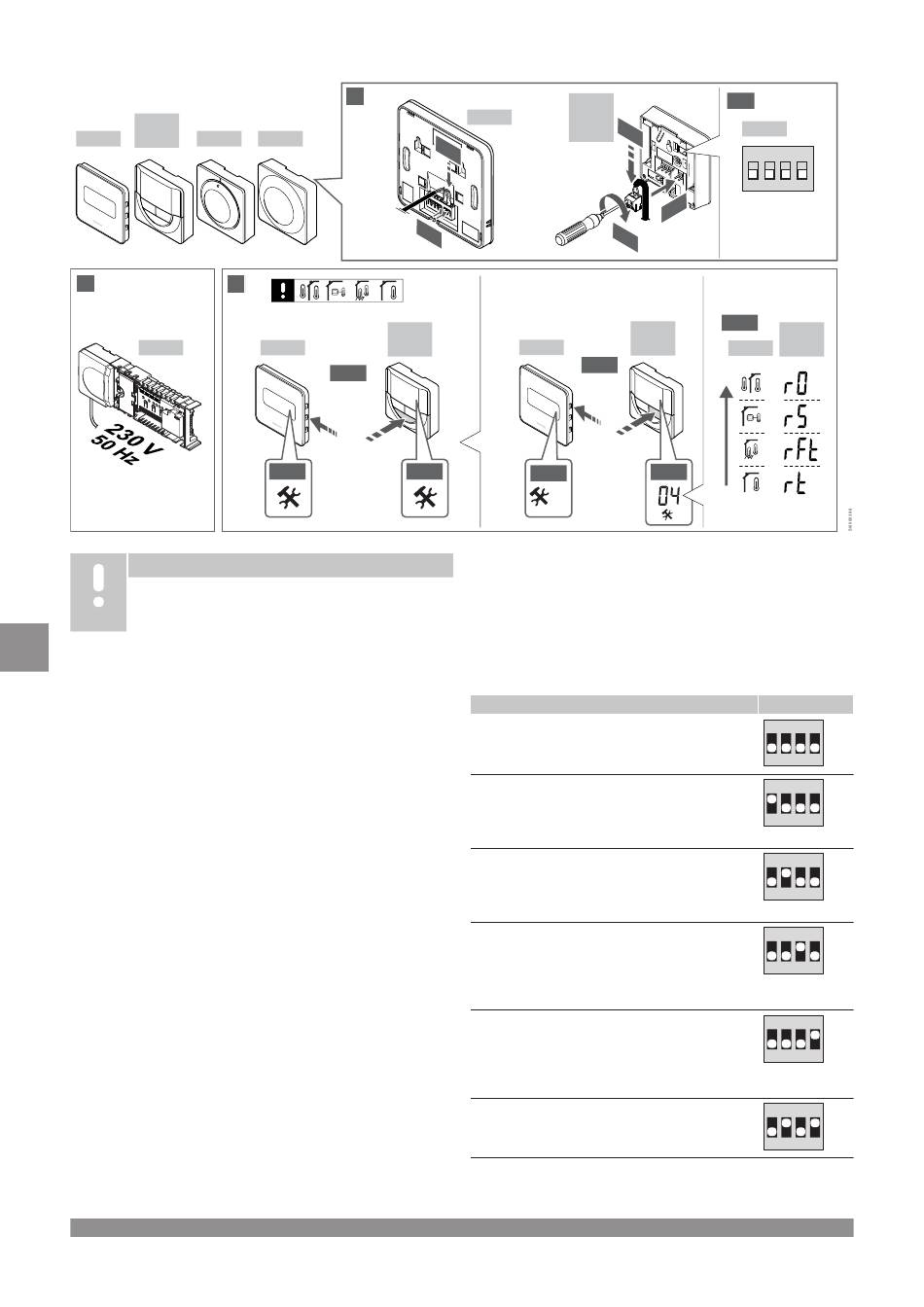

1―11 Collegamento dei componenti
1. Fissare il sistema completo, o parti di esso, al muro su una
guida DIN oppure utilizzando viti e tasselli.
2. Collegare gli attuatori.
3. Collegare un cavo di comunicazione termostato ad unità base,
modulo slave e/o modulo di collegamento a stella opzionale.
Nota: Si raccomanda il collegamento del bus a margherita.
Vedere la sezione Protocollo di comunicazione, Pagina 109 per
ulteriori informazioni.
4. Collegare un cavo di comunicazione termostato a termostato/
timer.
5. Collegare un cavo di comunicazione bus di sistema tra le unità
base e posare un cavo all'interfaccia. Nota: Si raccomanda il
collegamento del bus a margherita.
Vedere la sezione Protocollo di comunicazione, Pagina 109 per
ulteriori informazioni.
6. Collegare un cavo di comunicazione bus di sistema (6.1) e un
cavo di alimentazione (6.2) all'interfaccia.
7. Verificare che i cavi siano in ordine e corretti:
• Attuatori
• Interruttore di commutazione riscaldamento/raffrescamento
• Pompa di ricircolo
8. Verificare che lo scomparto 230 V c.a. dell'unità base sia chiuso
e che la vite di fissaggio sia serrata.
9. Collegare la sonda esterna opzionale (solo termostati
compatibili) e impostare il DIP switch (solo termostato pubblico
T-143).
106 | Uponor Smatrix Base PRO
9
T-145 T-143
11
T-149
11.1
3 s
3 s
11.2
| Guida rapida
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
04
Funzione
Termostato ambiente standard
Termostato ambiente standard con sensore di
temperatura a pavimento
Termostato ambiente standard, o dispositivo di
sistema, con sensore di temperatura esterna
Dispositivo di sistema con sensore di temperatura di
mandata per la funzione di commutazione
riscaldamento/raffrescamento
Dispositivo di sistema in cui l'ingresso del sensore è
utilizzato per la funzione di commutazione
Comfort/ECO **
Sonda remota
9.4
T-148
T-146
9 . 1
T-143
T-143
1 2 3 4
9 . 3
9 . 2
11.5
T-148
T-146
T-149
11.3
11.4
ON DIP
T-148
T-146
Interruttore
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
