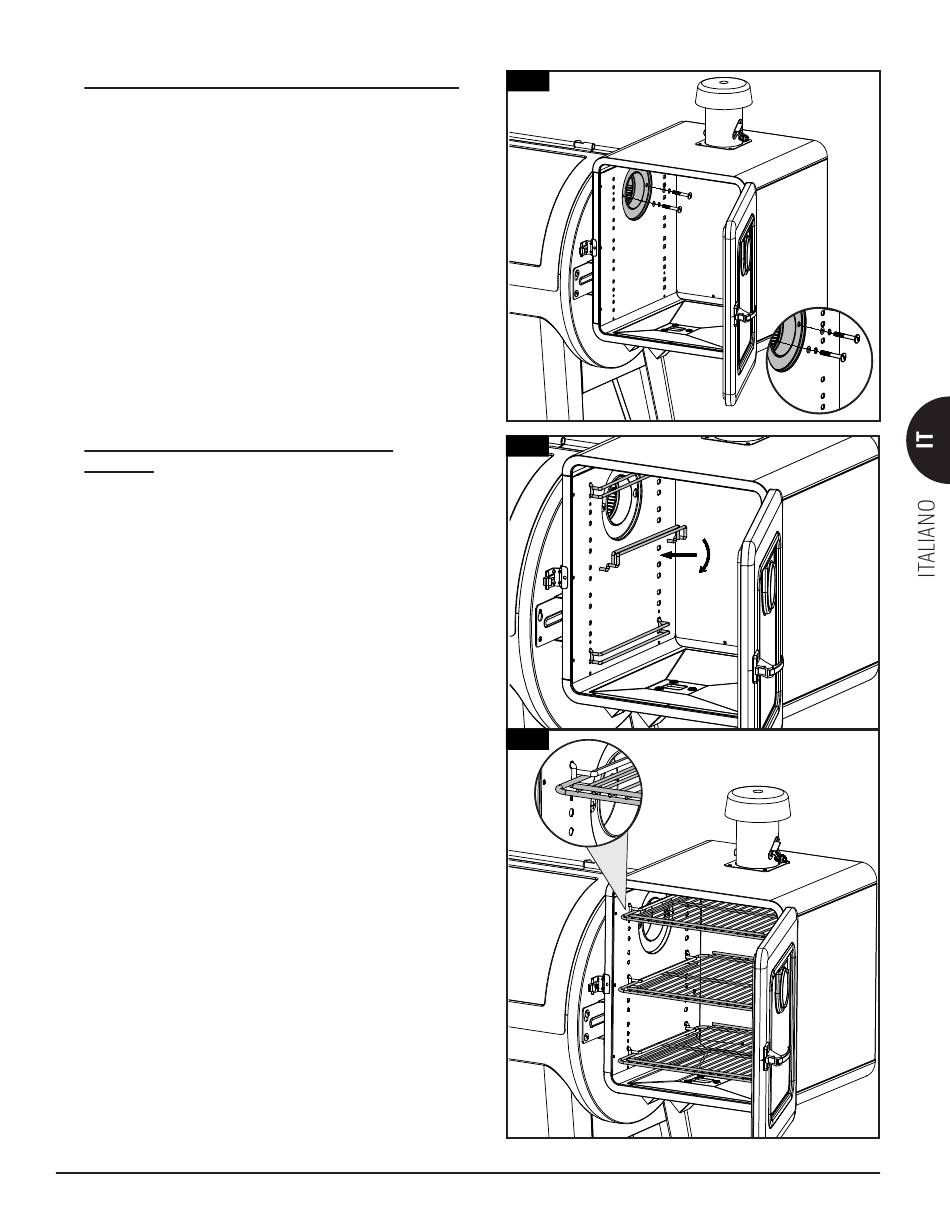

7. ASSICURARE L'AFFUMICATORE AL CORPO DEL GRILL

Componenti necessari:
2 x Rosetta (#B)
2 x Rosetta di sicurezza (#C)
Vite (#D)
2 x
Installazione:
• Dall'interno, assicurare l'Affumicatore Principale al
pannello laterale del Corpo del Grill utilizzando due viti,
rosette e rosette di sicurezza.
8. INSTALLAZIONE DEI COMPONENTI PER LA
COTTURA
Componenti necessari:
Staffe di supporto della griglia di cottura (#9)
6 x
Griglie di cottura (#8)
3 x
Installazione:
• Inserire tre Supporti per le Griglie nei fori della parete
interna sinistra dell'Affumicatore Principale. Una volta
posizionati nei fori, spingerli verso il basso per fissarli in
posizione. Osservare la figura 8A.
• Ripetere il procedimento, alle stesse altezze, per la parete
destra.
• Infine, posizionare le Griglie di Cottura, una alla volta,
sui Supporti per le Griglie all'interno dell'Affumicatore
Principale. Osservare la figura 8B.
• L'unità è ora completamente assemblata.
7
8A
9
8B
8
BCD
