Installation
2

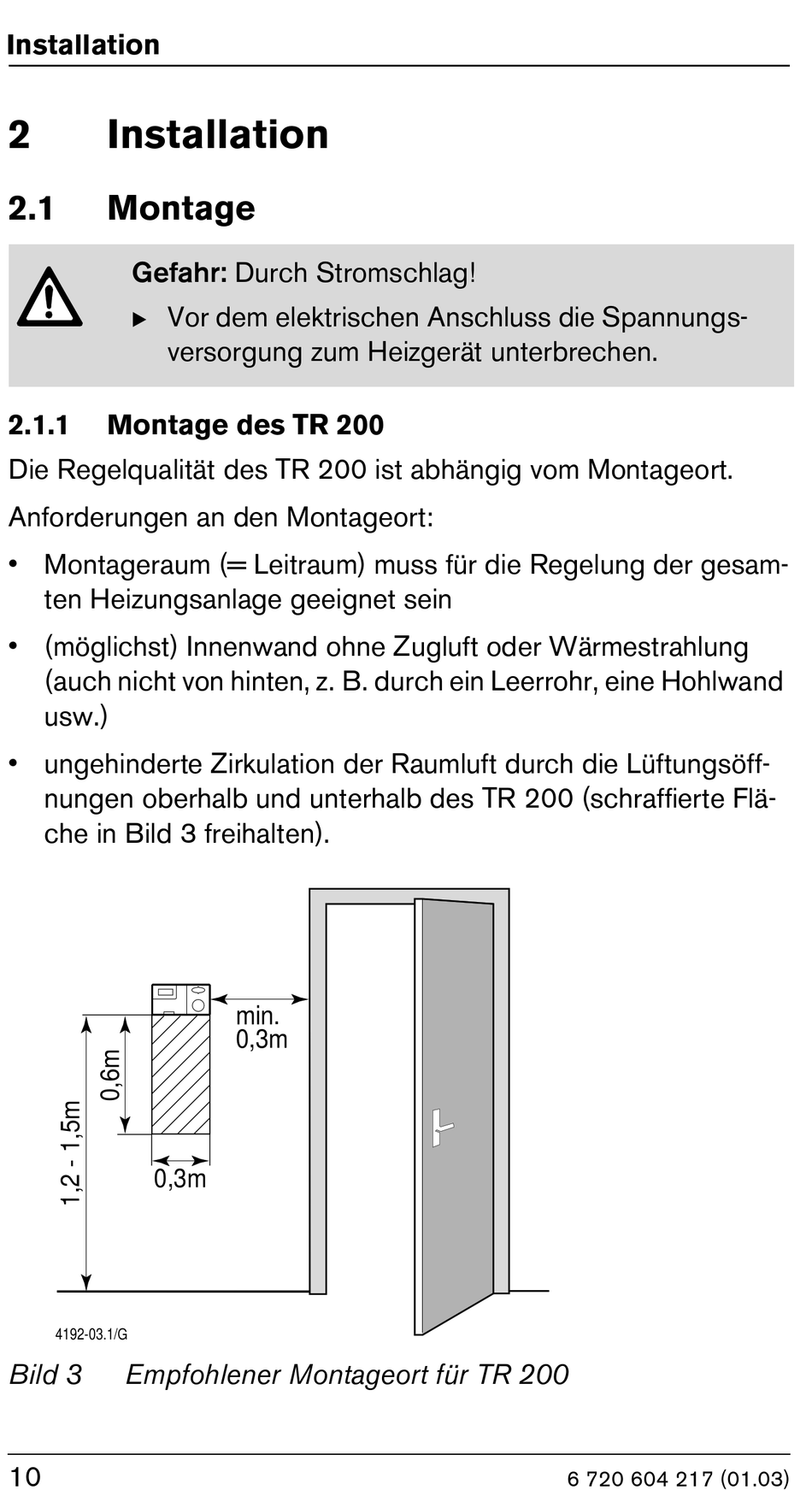

Installation
2.1
Montage
Gefahr: Durch Stromschlag!
B Vor dem elektrischen Anschluss die Spannungs-
2.1.1
Montage des TR 200
Die Regelqualität des TR 200 ist abhängig vom Montageort.
Anforderungen an den Montageort:
• Montageraum (= Leitraum) muss für die Regelung der gesam-
ten Heizungsanlage geeignet sein
• (möglichst) Innenwand ohne Zugluft oder Wärmestrahlung
(auch nicht von hinten, z. B. durch ein Leerrohr, eine Hohlwand
usw.)
• ungehinderte Zirkulation der Raumluft durch die Lüftungsöff-
nungen oberhalb und unterhalb des TR 200 (schraffierte Flä-
che in Bild 3 freihalten).
0,3m
4192-03.1/G
Bild 3
Empfohlener Montageort für TR 200
10
versorgung zum Heizgerät unterbrechen.
min.
0,3m
6 720 604 217 (01.03)
