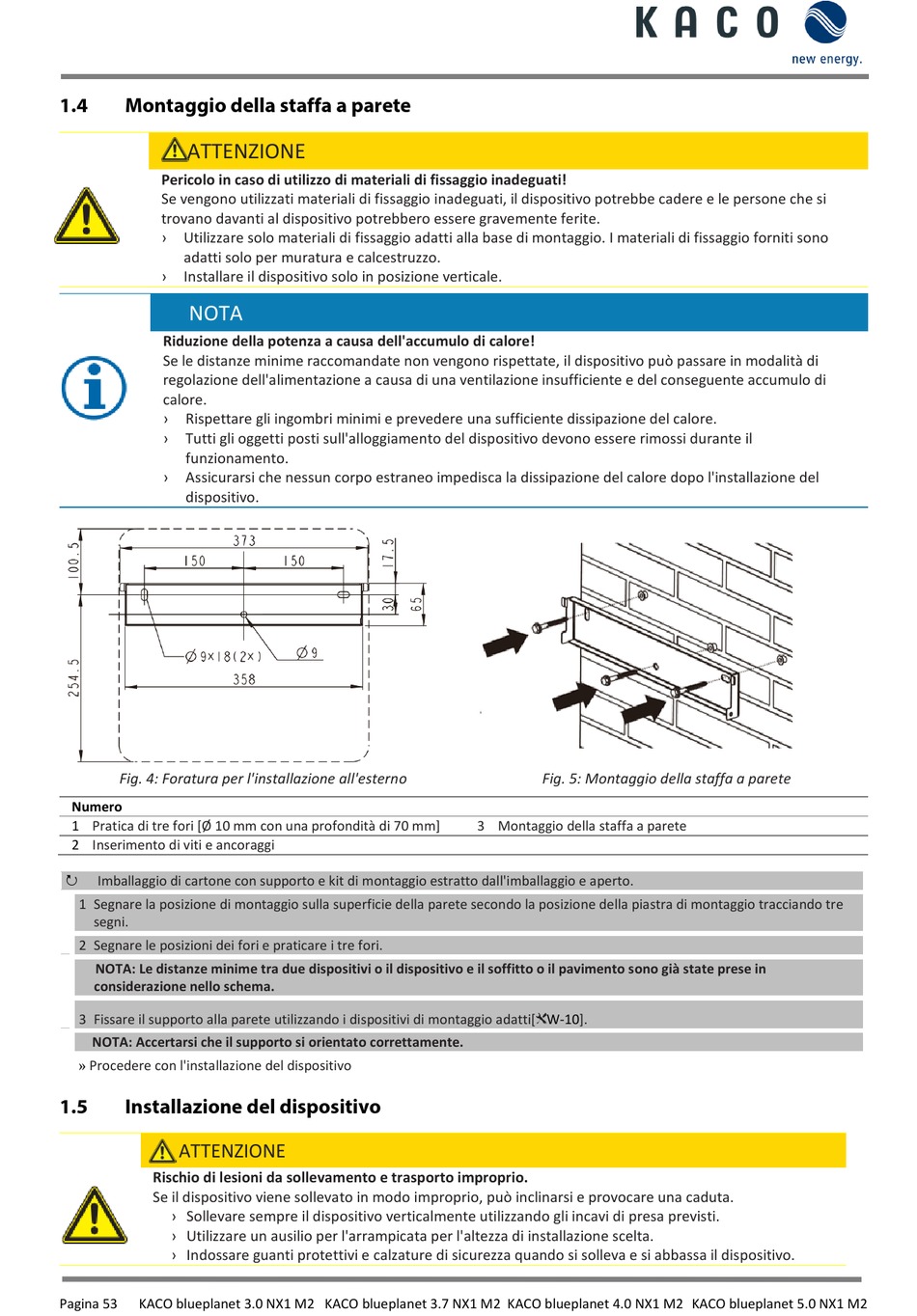

Montaggio Della Staffa A Parete; Installazione Del Dispositivo - Kaco blueplanet 3.0 NX1 M2 Schnellinstalationsanleitung

1.4

Montaggio della staffa a parete

ATTENZIONE
Pericolo in caso di utilizzo di materiali di fissaggio inadeguati!
Se vengono utilizzati materiali di fissaggio inadeguati, il dispositivo potrebbe cadere e le persone che si
trovano davanti al dispositivo potrebbero essere gravemente ferite.
› Utilizzare solo materiali di fissaggio adatti alla base di montaggio. I materiali di fissaggio forniti sono
adatti solo per muratura e calcestruzzo.
› Installare il dispositivo solo in posizione verticale.
NOTA
Riduzione della potenza a causa dell'accumulo di calore!
Se le distanze minime raccomandate non vengono rispettate, il dispositivo può passare in modalità di
regolazione dell'alimentazione a causa di una ventilazione insufficiente e del conseguente accumulo di
calore.
› Rispettare gli ingombri minimi e prevedere una sufficiente dissipazione del calore.
› Tutti gli oggetti posti sull'alloggiamento del dispositivo devono essere rimossi durante il
funzionamento.
› Assicurarsi che nessun corpo estraneo impedisca la dissipazione del calore dopo l'installazione del
dispositivo.
Fig. 4: Foratura per l'installazione all'esterno
Numero
1 Pratica di tre fori [Ø 10 mm con una profondità di 70 mm]
2 Inserimento di viti e ancoraggi
Imballaggio di cartone con supporto e kit di montaggio estratto dall'imballaggio e aperto.

1 Segnare la posizione di montaggio sulla superficie della parete secondo la posizione della piastra di montaggio tracciando tre
segni.
2 Segnare le posizioni dei fori e praticare i tre fori.
NOTA: Le distanze minime tra due dispositivi o il dispositivo e il soffitto o il pavimento sono già state prese in
considerazione nello schema.
3 Fissare il supporto alla parete utilizzando i dispositivi di montaggio adatti[ W-10].
» Procedere con l'installazione del dispositivo
NOTA: Accertarsi che il supporto si orientato correttamente.
1.5

Installazione del dispositivo

ATTENZIONE
Rischio di lesioni da sollevamento e trasporto improprio.
Se il dispositivo viene sollevato in modo improprio, può inclinarsi e provocare una caduta.
› Sollevare sempre il dispositivo verticalmente utilizzando gli incavi di presa previsti.
› Utilizzare un ausilio per l'arrampicata per l'altezza di installazione scelta.
› Indossare guanti protettivi e calzature di sicurezza quando si solleva e si abbassa il dispositivo.
Pagina 53 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Fig. 5: Montaggio della staffa a parete
3 Montaggio della staffa a parete
