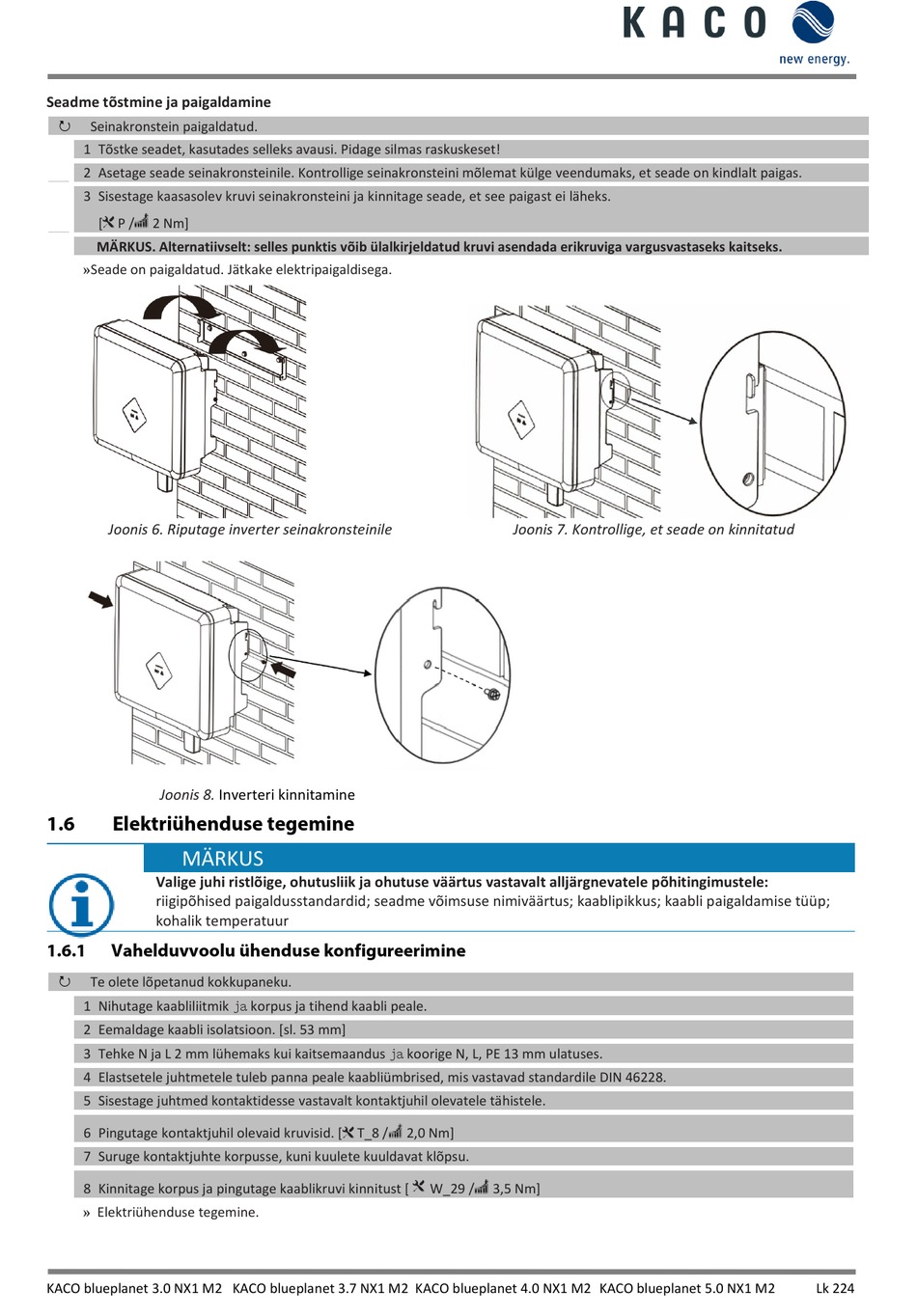

Seadme tõstmine ja paigaldamine
Seinakronstein paigaldatud.

1 Tõstke seadet, kasutades selleks avausi. Pidage silmas raskuskeset!
2 Asetage seade seinakronsteinile. Kontrollige seinakronsteini mõlemat külge veendumaks, et seade on kindlalt paigas.
3 Sisestage kaasasolev kruvi seinakronsteini ja kinnitage seade, et see paigast ei läheks.
[ P / 2 Nm]
»Seade on paigaldatud. Jätkake elektripaigaldisega.
MÄRKUS. Alternatiivselt: selles punktis võib ülalkirjeldatud kruvi asendada erikruviga vargusvastaseks kaitseks.
Joonis 6. Riputage inverter seinakronsteinile
Joonis 8. Inverteri kinnitamine
1.6 Elektriühenduse tegemine
MÄRKUS
Valige juhi ristlõige, ohutusliik ja ohutuse väärtus vastavalt alljärgnevatele põhitingimustele:
riigipõhised paigaldusstandardid; seadme võimsuse nimiväärtus; kaablipikkus; kaabli paigaldamise tüüp;
kohalik temperatuur
1.6.1 Vahelduvvoolu ühenduse konfigureerimine
Te olete lõpetanud kokkupaneku.

1 Nihutage kaabliliitmik ja korpus ja tihend kaabli peale.
2 Eemaldage kaabli isolatsioon. [sl. 53 mm]
3 Tehke N ja L 2 mm lühemaks kui kaitsemaandus ja koorige N, L, PE 13 mm ulatuses.
4 Elastsetele juhtmetele tuleb panna peale kaabliümbrised, mis vastavad standardile DIN 46228.
5 Sisestage juhtmed kontaktidesse vastavalt kontaktjuhil olevatele tähistele.
6 Pingutage kontaktjuhil olevaid kruvisid. [ T_8 /
7 Suruge kontaktjuhte korpusse, kuni kuulete kuuldavat klõpsu.
» Elektriühenduse tegemine.
8 Kinnitage korpus ja pingutage kaablikruvi kinnitust [
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Joonis 7. Kontrollige, et seade on kinnitatud
2,0 Nm]
W_29 / 3,5 Nm]
