Kaco blueplanet 50.0 TL3 M1 WM OD IIGS Handbuch
  1. Anleitungen
  2. Marken
  3. Kaco Anleitungen
  4. Solarwechselrichter
  5. KACOblueplanet 50.0 TL3 M1 WM OD IIGS
  6. Handbuch
Kaco blueplanet 50.0 TL3 M1 WM OD IIGS Handbuch

Kaco blueplanet 50.0 TL3 M1 WM OD IIGS Handbuch

Vorschau ausblenden Andere Handbücher für blueplanet 50.0 TL3 M1 WM OD IIGS:

Werbung

Quicklinks

Diese Anleitung herunterladen

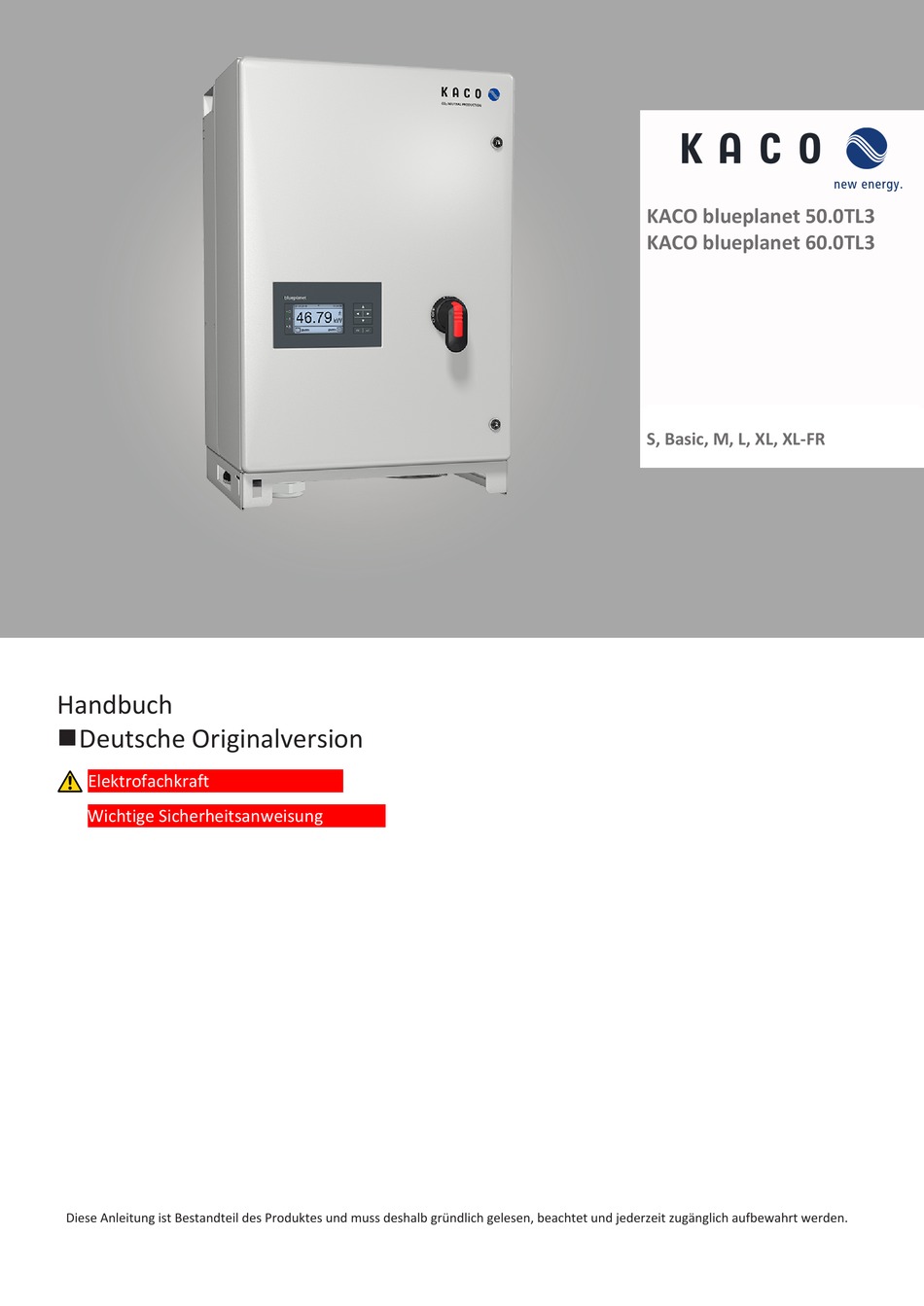

Handbuch
nDeutsche Originalversion
Elektrofachkraft
Wichtige Sicherheitsanweisung
Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.
KACO blueplanet 50.0TL3
KACO blueplanet 60.0TL3
S, Basic, M, L, XL, XL-FR

Werbung

loading

Verwandte Anleitungen für Kaco blueplanet 50.0 TL3 M1 WM OD IIGS

Inhaltszusammenfassung für Kaco blueplanet 50.0 TL3 M1 WM OD IIGS

  • Seite 1 KACO blueplanet 50.0TL3 KACO blueplanet 60.0TL3 S, Basic, M, L, XL, XL-FR Handbuch nDeutsche Originalversion Elektrofachkraft Wichtige Sicherheitsanweisung Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.
  • Seite 2 | Rechtliche Bestimmungen Handbuch Rechtliche Bestimmungen Die in diesem Dokument enthaltenen Informationen sind Eigentum der KACO new energy GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der KACO new energy GmbH. KACO Garantie Die aktuellen Garantiebedingungen können Sie im Internet unter http://www.kaco-newenergy.com...
  • Seite 3 7.7 Überspannungsschutz einsetzen ....31 15 Anhang..............102 7.8 Potentialausgleich herstellen ......31 15.1 EU-Konformitätserklärung ......102 7.9 Schnittstellen anschließen......32 15.2 Normen&Richtlinien........102 7.10 Anschlussbereich verschließen...... 36 8 Inbetriebnahme ..........37 MNL_blueplanet Handbuch KACO blueplanet 50.0TL3 KACO blueplanet 60.0TL3 Seite iii 50.0-60.0TL3_06_de...
  • Seite 4 KACO blueplanet 50.0 TL3 M1 WM OD IIGM [1001336; 1001582; [KACO Art. Nr.] 1001613; 1001851 ] KACO blueplanet 50.0 TL3 M1 WM OD HUGM [1001780 ] KACO blueplanet 50.0 TL3 M1 WM OD IIGB [1001450; 1001653; 1001730; 1001832; 1001840; 1001850 ] KACO blueplanet 50.0 TL3 M1 WM OD IIGX...
