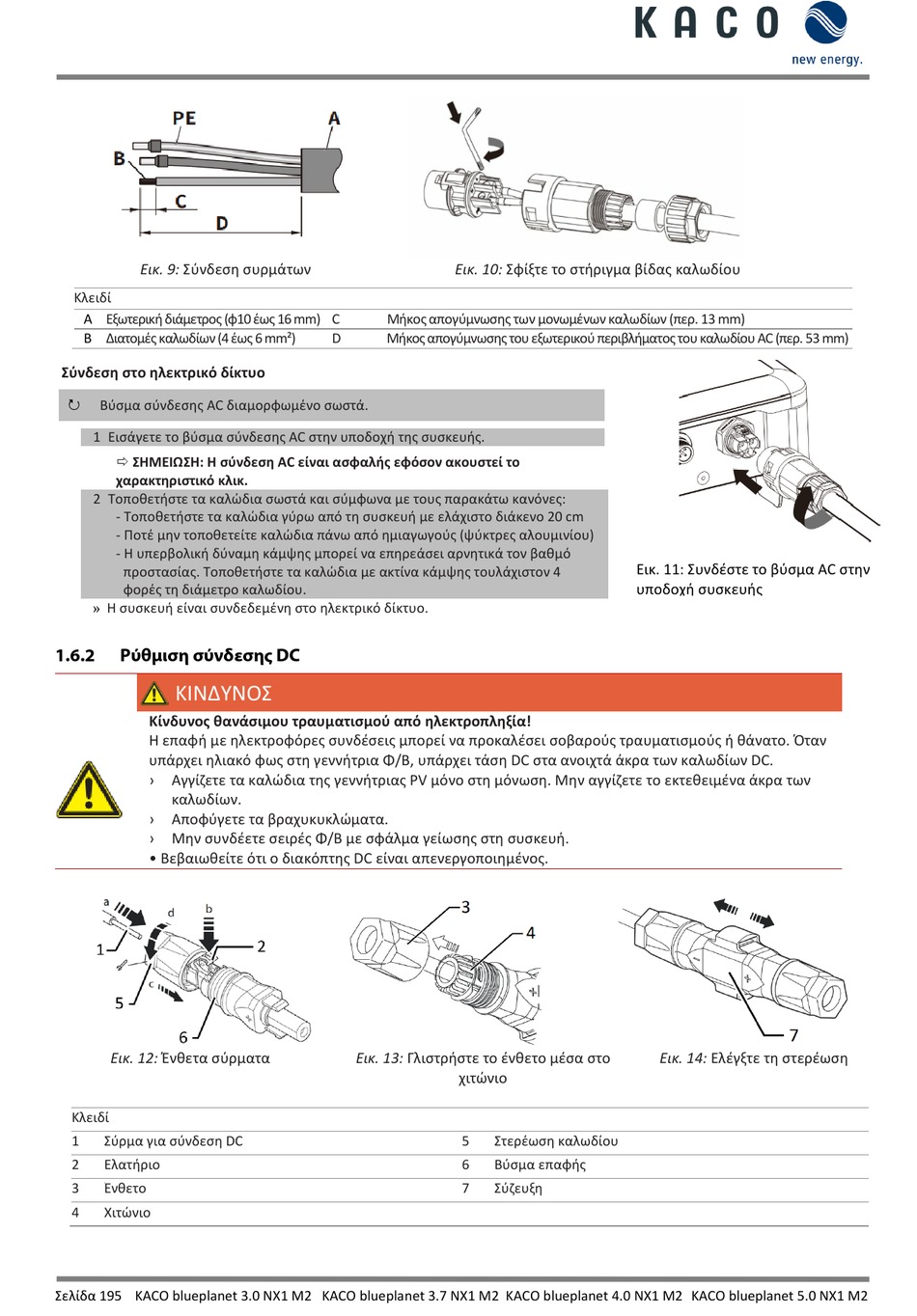

Ρύθμιση Σύνδεσης Dc - Kaco blueplanet 3.0 NX1 M2 Schnellinstalationsanleitung

Εικ. 9: Σύνδεση συρμάτων
Κλειδί
A Εξωτερική διάμετρος (φ10 έως 16 mm) C
B Διατομές καλωδίων (4 έως 6 mm²)
Σύνδεση στο ηλεκτρικό δίκτυο
Βύσμα σύνδεσης AC διαμορφωμένο σωστά.

1 Εισάγετε το βύσμα σύνδεσης AC στην υποδοχή της συσκευής.
 ΣΗΜΕΙΩΣΗ: Η σύνδεση AC είναι ασφαλής εφόσον ακουστεί το
χαρακτηριστικό κλικ.
2 Τοποθετήστε τα καλώδια σωστά και σύμφωνα με τους παρακάτω κανόνες:
- Τοποθετήστε τα καλώδια γύρω από τη συσκευή με ελάχιστο διάκενο 20 cm
- Ποτέ μην τοποθετείτε καλώδια πάνω από ημιαγωγούς (ψύκτρες αλουμινίου)
- Η υπερβολική δύναμη κάμψης μπορεί να επηρεάσει αρνητικά τον βαθμό
προστασίας. Τοποθετήστε τα καλώδια με ακτίνα κάμψης τουλάχιστον 4
» Η συσκευή είναι συνδεδεμένη στο ηλεκτρικό δίκτυο.
φορές τη διάμετρο καλωδίου.
1.6.2 Ρύθμιση σύνδεσης DC
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάσιμου τραυματισμού από ηλεκτροπληξία!
Η επαφή με ηλεκτροφόρες συνδέσεις μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή θάνατο. Όταν
υπάρχει ηλιακό φως στη γεννήτρια Φ/Β, υπάρχει τάση DC στα ανοιχτά άκρα των καλωδίων DC.
› Αγγίζετε τα καλώδια της γεννήτριας PV μόνο στη μόνωση. Μην αγγίζετε το εκτεθειμένα άκρα των
καλωδίων.
› Αποφύγετε τα βραχυκυκλώματα.
› Μην συνδέετε σειρές Φ/Β με σφάλμα γείωσης στη συσκευή.
• Βεβαιωθείτε ότι ο διακόπτης DC είναι απενεργοποιημένος.
Εικ. 12: Ένθετα σύρματα
Κλειδί
1 Σύρμα για σύνδεση DC
2 Ελατήριο
3 Ένθετο
4 Χιτώνιο
Σελίδα 195 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Εικ. 10: Σφίξτε το στήριγμα βίδας καλωδίου
Μήκος απογύμνωσης των μονωμένων καλωδίων (περ. 13 mm)
D Μήκος απογύμνωσης του εξωτερικού περιβλήματος του καλωδίου AC (περ. 53 mm)
Εικ. 13: Γλιστρήστε το ένθετο μέσα στο
χιτώνιο
5 Στερέωση καλωδίου
6 Βύσμα επαφής
7 Σύζευξη
Εικ. 11: Συνδέστε το βύσμα AC στην
υποδοχή συσκευής
Εικ. 14: Ελέγξτε τη στερέωση
