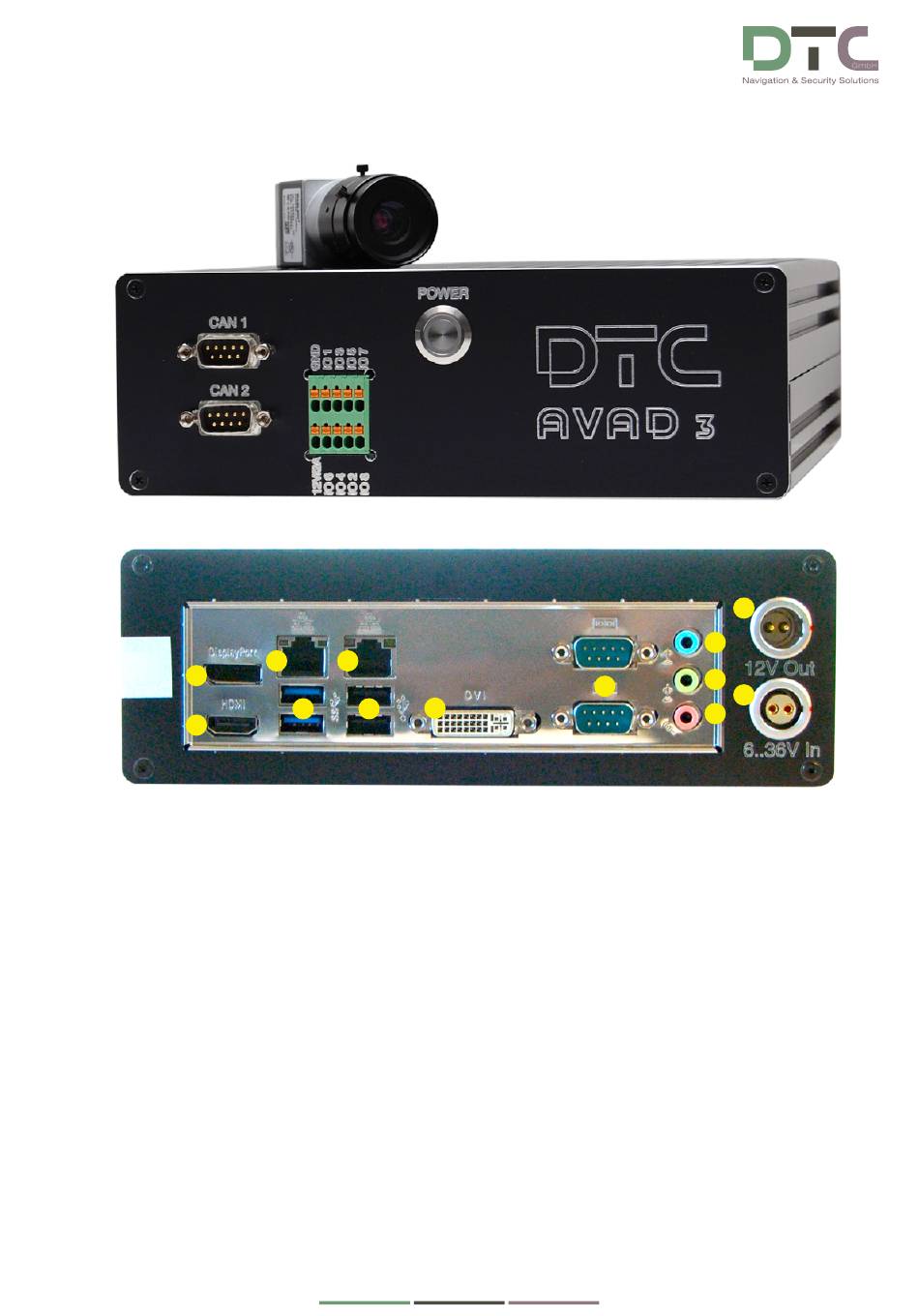

Anschlüsse hinten
1: DVI Display-Anschluss. Mit Adapter (Lieferumfang) auch als 15-pol VGA-Anschluss
2: Displayport Anschluss
3: HDMI Display-Anschluss
4: 2 × USB3.0 für USB-Kameras
5: 2 × USB2.0 für Maus, Tastatur etc.
6: Gigabit Ethernet 1; bezieht IP-Adresse über DHCP .
7: Gigabit Ethernet 2; feste IP 195.0.0.10/24 (Netzwerkmaske: 255.255.255.0)
8: 2 × COM-Port RS-232 bis 115200 KBaud
9: Mikrofon-Eingang Klinke 3,5mm
10: Lautsprecher-Ausgang Klinke 3,5mm
11: Audio Line-In
12: 6 – 36V DC Spannungseingang Lemo-Buchse
13: 12V DC Spannungsausgang Lemo-Stecker (30W max.)
