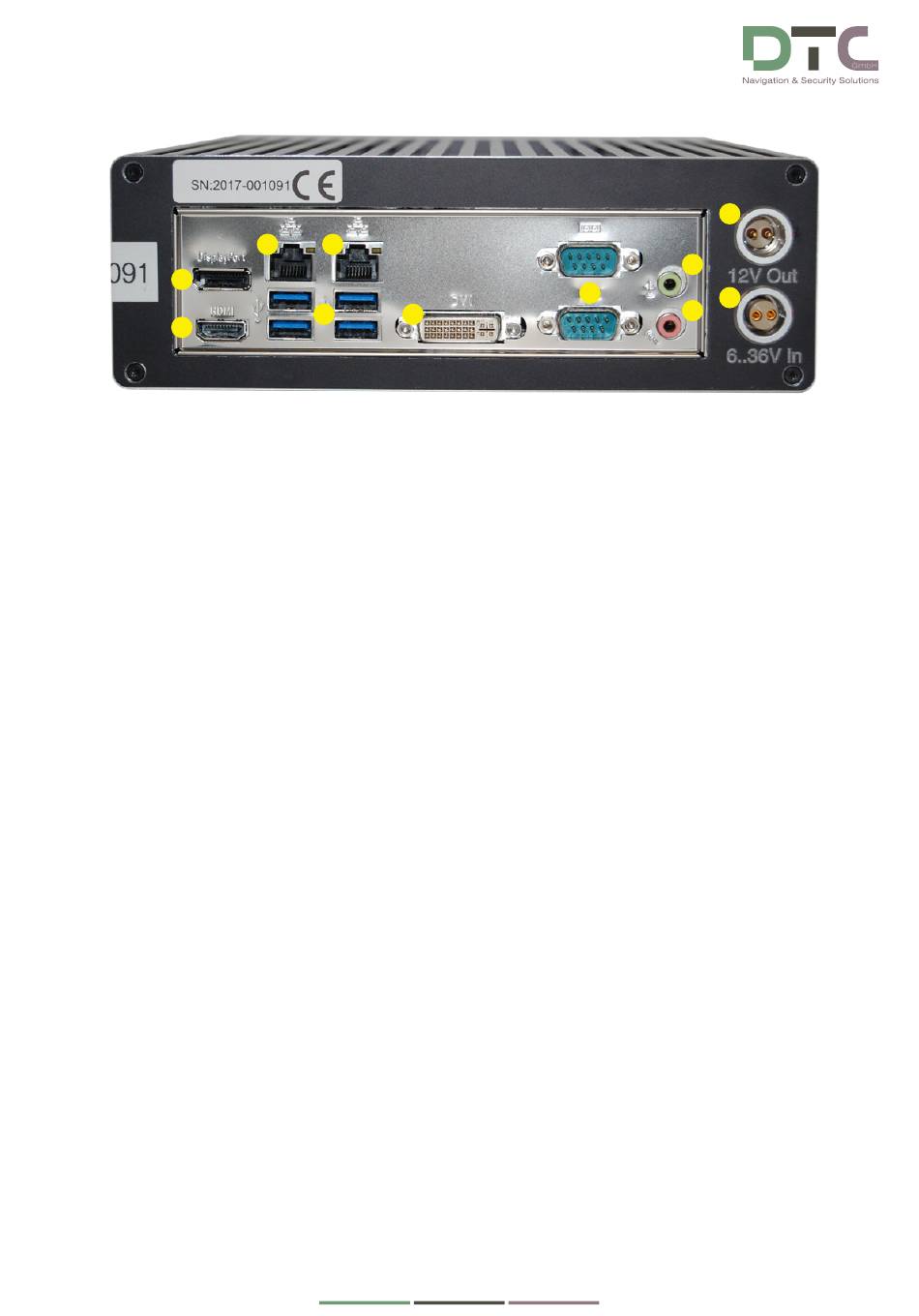

Anschlüsse hinten
1: DVI Display-Anschluss. Mit Adapter (Lieferumfang) auch als 15-pol VGA-Anschluss
2: Displayport Anschluss
3: HDMI Display-Anschluss
4: 4 × USB3.0
5: Gigabit Ethernet 1; bezieht IP-Adresse über DHCP .
6: Gigabit Ethernet 2; feste IP 195.0.0.10/24 (Netzwerkmaske: 255.255.255.0)
7: 2 × COM-Port RS-232 bis 115200 KBaud
8: Mikrofon-Eingang Klinke 3,5mm
9: Lautsprecher-Ausgang Klinke 3,5mm
10: 6 – 36V DC Spannungseingang Lemo-Buchse
11: 12V DC Spannungsausgang Lemo-Stecker (30W max.)
Unterschiede zu Revision 2: Das Gerät besitzt 4 USB3.0 Anschlüsse für bis
zu 4 Kameras.
Zwei CAN-Kanäle sind zu einer Steckerausführung zusammengefasst. Ein passendes
Splitter-Kabel bekommen Sie als Zubehör. Die Belegung des Steckers ist im Anhang
aufgeführt.
Insgesamt verfügt das Gerät über mehr Speicherplatz und etwas mehr Leistung als
seine Vorgänger-Revisionen.

Signal-I/O

Die Signal-I/O ist nun als 15-polige Buchse ausgeführt, Ausbruchsadapter für eine
leichte Montage von Kabeln sowie komplette Breakout-Boxen erhalten Sie als Zube-
hör. Die Belegung der Buchse sowie die technischen Spezifikationen sind im Anhang
aufgeführt.
Mit dieser Revision erhalten Sie 4 isolierte (galvanisch getrennte) Eingänge und 4
isolierte Ausgänge.
Über verschiedene Breakout-Boxen können wahlweise zusätzliche Ein-/Ausgänge
oder auch unterschiedliche Sensoren (Temperatur, Vibration, Druck, ...)
angeschlossen werden.
