14. Ethernet Settings

Die Übertragung von Messwerten über Netzwerk (Ethernet mit TCP/IP v4; TCP/IP v6 in Vorbereitung) gewinnt inzwischen
immer mehr an Bedeutung. Die möglichen Datenraten von 1/10/40/100GBit Netzwerken sind im Vergleich zu den Fähigkeiten
des CAN-Busses astronomisch hoch.
Der AVAD3 bietet zurzeit eine vereinfachte Schnittstelle für die Messdatenausgabe über Ethernet an. Dabei kann sowohl
das verbindungsorientierte TCP als auch das verbindungslose UDP Protokoll für das Senden verwendet werden.
Der AVAD3 in den Revisionen 2 und 3 bietet dazu zwei Gigabit Ethernet Anschlüsse, der AVAD3 in der Revision 1 sogar
insgesamt sechs Gigabit Ports.
Sollten Sie die Streaming-Video Option des AVAD3 besitzen und im Einsatz haben, gibt es im Moment noch die Einschrän-
kung, dass Sie diese Option nicht parallel zu einer Ethernet-Datenausgabe nutzen können. Die Streaming-Video Funktion
macht ebenfalls Gebrauch von der in der AVAD3-Software enthaltenen Ethernet-Funktionalität.
Seite 72 von 109 | AVAD3 Benutzerhandbuch |

14.1 Die Konfiguration

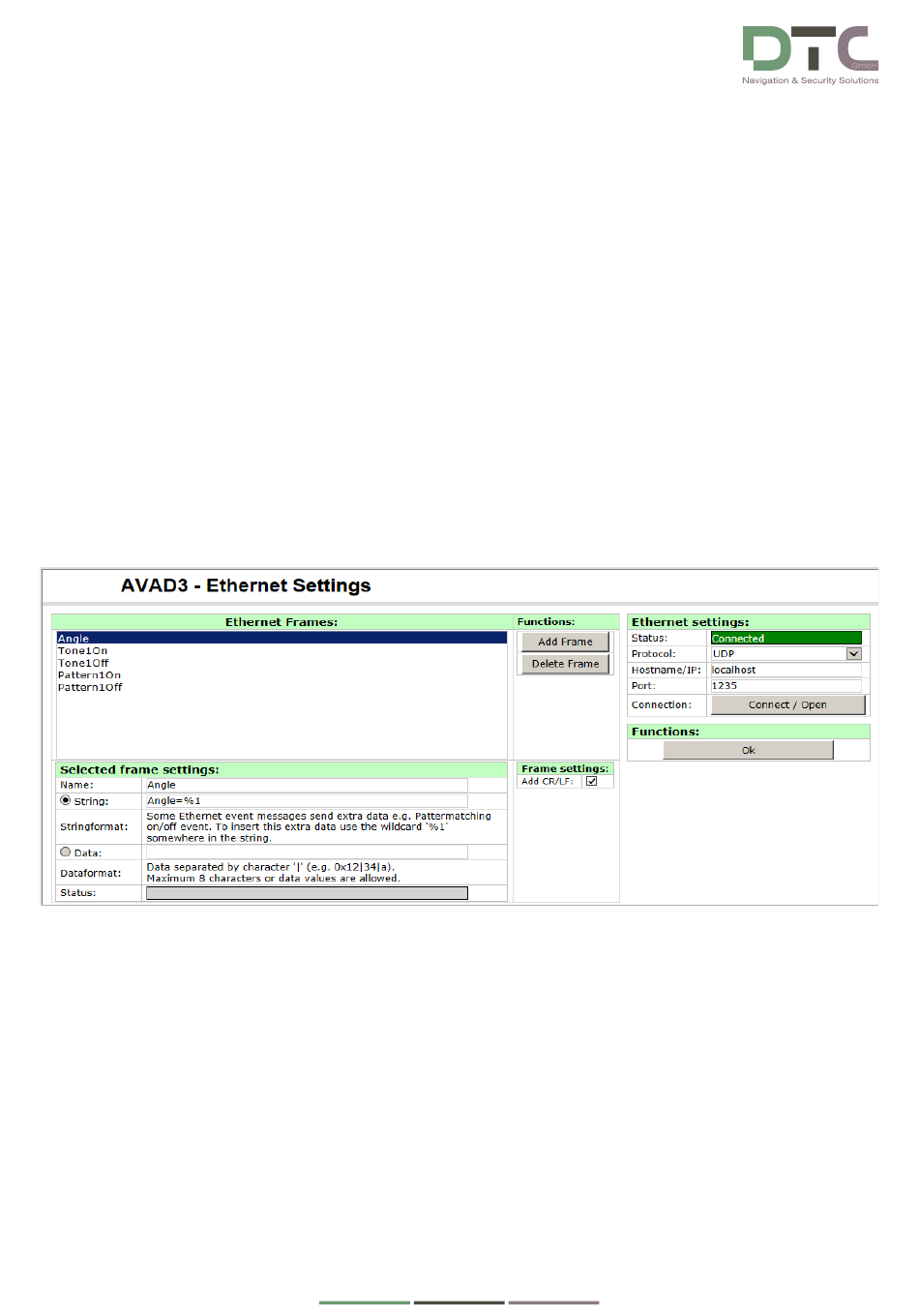

Nach dem Start der Ethernet-Konfiguration gelangen Sie in den oben sichtbaren
Bildschirm.
Sollten Sie die Streaming-Video Option besitzen, sind bereits die wichtigsten Ether-
net-Botschaften dafür vordefiniert. Sie finden sie in der Liste im Abschnitt Ethernet
Frames.
Für die Streaming-Video Möglichkeit verwendet der AVAD3 eine zusätzliche Hard-
ware/Software Kombination mit bis zu vier Streaming-Kameras. Diese Strea-
ming-Software erwartet die Kommunikation mit dem AVAD3 über UDP auf dem
