CCS120D
6.1

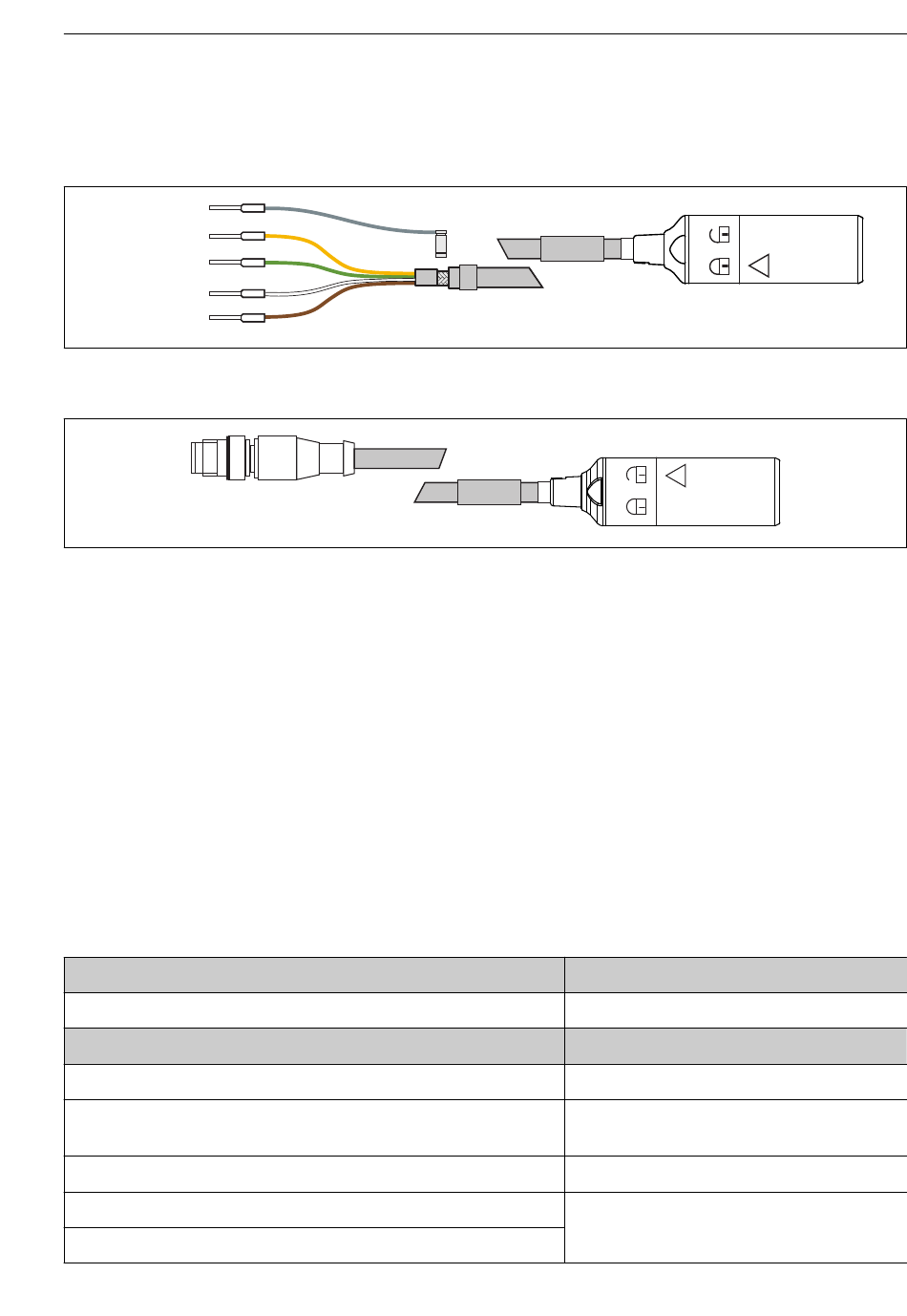

Sensor anschließen
Der elektrische Anschluss an den Messumformer erfolgt über das Messkabel CYK10 oder
CYK20.
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
9
Messkabel CYK10/CYK20
10
Elektrischer Anschluss, M12-Stecker
6.2
Schutzart sicherstellen
Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Andernfalls können, z. B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
6.3
Anschlusskontrolle
Gerätezustand und -spezifikationen
Sind Sensor, Armatur oder Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Sind montierte Kabel zugentlastet und nicht verdrillt?
Sind Kabeladern lang genug abisoliert und sitzen diese richtig in der
Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
Endress+Hauser
E
/ Y
N
G
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
Bei seitlichen Kabeleinführungen: Kabelschlei-
fen nach unten, damit Wasser abtropfen kann
Elektrischer Anschluss
A0024019
A0018861
23
