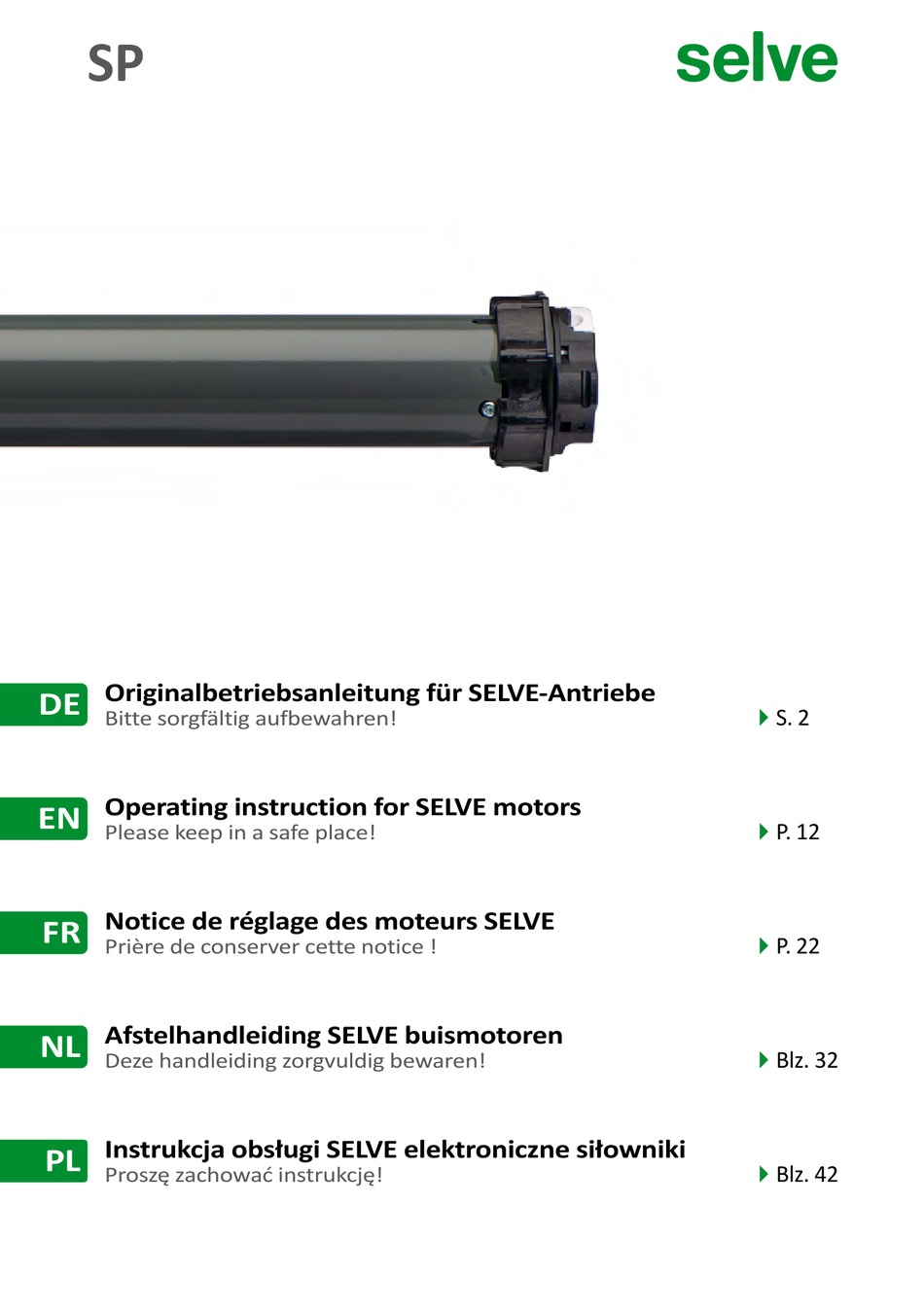

Originalbetriebsanleitung für SELVE-Antriebe
DE
Bitte sorgfältig aufbewahren!
Operating instruction for SELVE motors
EN
Please keep in a safe place!
Notice de réglage des moteurs SELVE
FR
Prière de conserver cette notice !
Afstelhandleiding SELVE buismotoren
NL
Deze handleiding zorgvuldig bewaren!
Instrukcja obsługi SELVE elektroniczne siłowniki
PL
Proszę zachować instrukcję!
S. 2
P. 12
P. 22
Blz. 32
Blz. 42
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Selve SP

Inhaltszusammenfassung für Selve SP

  • Seite 1 Bitte sorgfältig aufbewahren!  Operating instruction for SELVE motors P. 12 Please keep in a safe place!  Notice de réglage des moteurs SELVE P. 22 Prière de conserver cette notice !  Afstelhandleiding SELVE buismotoren Blz. 32 Deze handleiding zorgvuldig bewaren! ...

  • Seite 2: Sicherheitshinweise

    DE Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Be trieb! Warnung! Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·...
  • Seite 3 Zustand angeschlossen werden. Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter und Kupplungen aus dem aktuellen SELVE­Katalog verwendet werden. Der kleinste Wellendurchmesser beträgt für BR 1 (= Baureihe 1) mind. 40 mm, für BR 2 mind. 50 mm und für BR 3 mind.
  • Seite 4 Gewaltanwendung, Fremdeingriff in den Antrieb oder nachträg­ liche Veränderungen an der Anlage sowie Nichtbeachtung der Sicherheitshinweise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVE­Originalteile und ­Zube­ hör. Bitte beachten Sie hierfür den aktuellen SELVE­Katalog und die SELVE­Website www.selve.de.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVE­Antriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVE­Antriebs und beachten Sie die Sicherheitshinweise.

  • Seite 6: Bestimmungsgemäße Verwendung

    DE Montage und elektrischer Anschluss 2. Bestimmungsgemäße Verwendung Die Antriebstypen SP dürfen nur für den Betrieb von Rollläden, Markisen und (Zip­) Screens eingesetzt werden. 3. Montage und elektrischer Anschluss 3.1. Einbau des Antriebs in die Welle 1. Laufring und Kupplung am Motor anbringen und mit der Kupplungsicherung befestigen.

  • Seite 7: Montage Und Demontage Der Steckerleitung

    Montage und elektrischer Anschluss Wird der Motorkopf direkt mit einem Kopfstück verschraubt oder wird ein Flansch vorgeschraubt, muss berücksichtigt werden, dass bei Antrieben der BR 2 unbedingt die äußeren Schraublöcher (48 mm Abstand) verwendet werden! Die inneren Schraublöcher (29 mm Abstand) können keine Drehmomente übertragen. Da in den äußeren Schraublöchern kein Gewinde vorhanden ist, müssen hier spezielle Schrauben verwendet werden.

  • Seite 8: Elektrischer Anschluss

    3 = AUF, braun 4 = N, blau Je nach Einbaulage müssen eventuell die Anschlüsse für die Laufrichtung getauscht werden. Antriebe des Typs SP dürfen nicht parallel geschaltet werden. 4. Einstellung der Endlagen Zum Anschluss des Einstellschalters für Antriebe ist folgendes zu beachten:...

  • Seite 9: Einstellung Der Endlagen

    Einstellung der Endlagen Funktionsbeschreibung Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird gelten grundsätz­ lich folgende Regeln: • Endschaltereinstellung obere Rollladenposition, Einstellschraube (1) drehen • Endschaltereinstellung untere Rollladenposition, Einstellschraube (2) drehen • Einstellschraube im Uhrzeigersinn (+) drehen, bedeutet längeren Rollladenweg •...

  • Seite 10: Technische Daten

    SP 1/4 0,45 SP 1/6 0,45 SP 1/7 0,45 SP 1/10 0,45 SP 1/13 0,45 SP 2/7 0,41 SP 2/7 S 0,41 SP 2/10 0,45 SP 2/10 S 0,45 SP 2/15 0,66 SP 2/20 0,75 SP 2/30 0,95 SP 2/40...

  • Seite 11: Allgemeine Konformitätserklärung

    Allgemeine Konformitätserklärung/Fehlersuche 6. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb SP in Über­ einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2006/42/EG, 2014/53/EU, und 2011/65/EU befindet. Die Konformitätserklärung ist einsehbar unter www.selve.de.
  • Seite 52 SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany Tel.: +49 2351 925-0 · Fax: +49 2351 925-111 · www.selve.de · info@selve.de...
