DE Montage und elektrischer Anschluss
2. Bestimmungsgemäße Verwendung
Die Antriebstypen SP dürfen nur für den Betrieb von Rollläden, Markisen und (Zip­)
Screens eingesetzt werden.

3. Montage und elektrischer Anschluss

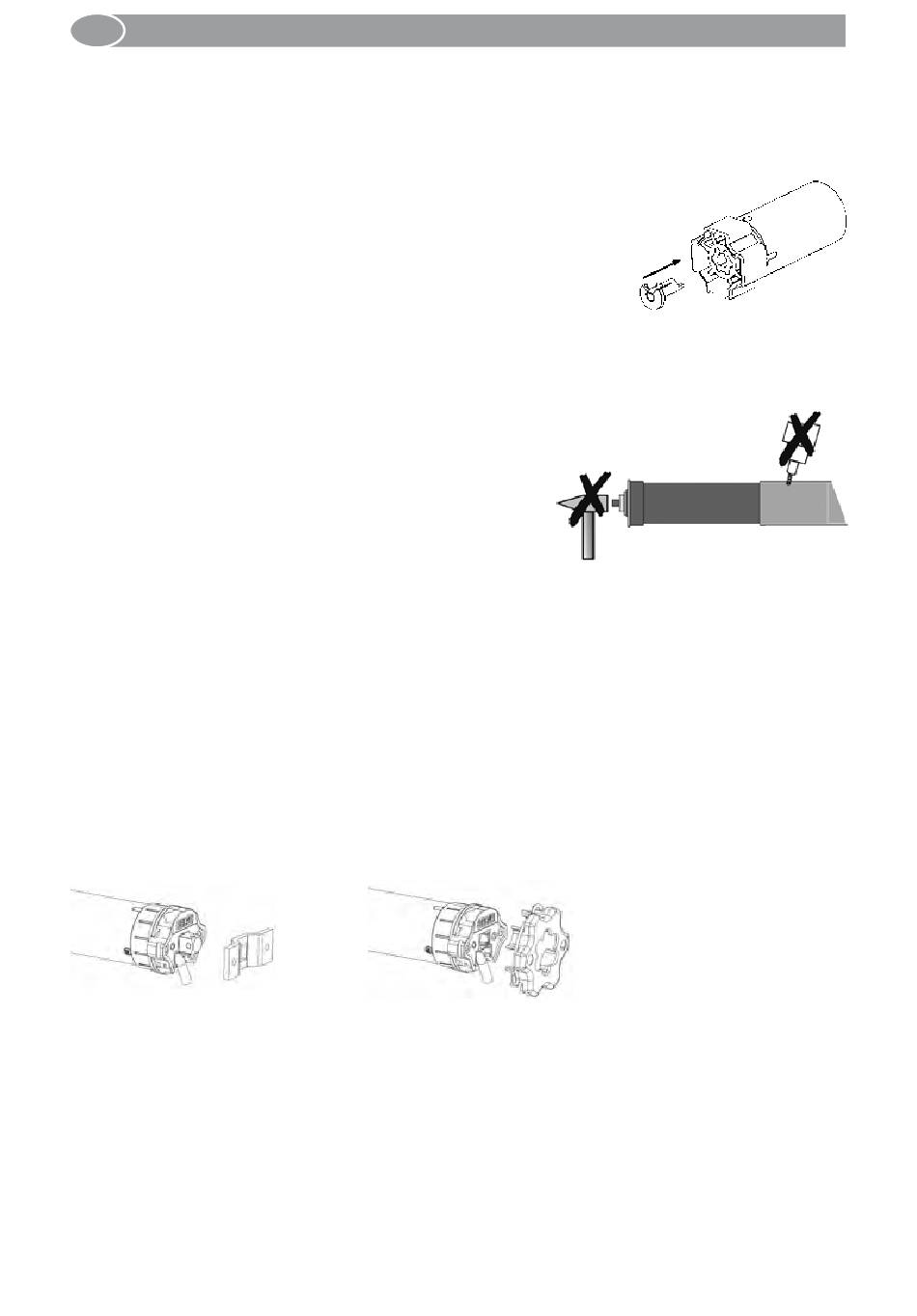

3.1. Einbau des Antriebs in die Welle

1. Laufring und Kupplung am Motor anbringen und mit der
Kupplungsicherung befestigen.
2. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei
keine Schläge bekommen. Laufring­ und Kupplungsadapter dürfen in der Welle
kein Spiel haben.
3. Den Antrieb falls notwendig axial sichern, z. B. durch Verschrauben
der Welle mit dem Kupplungsadapter. Nicht im Bereich des Antriebs
bohren!
4. Die Welle mit dem Antrieb und der Wellenkapsel in den Lagern befestigen.
Die Motorleitung nicht knicken und so verlegen, dass keine Schäden an der
Leitung entstehen können. Um zu verhindern, dass Wasser in den Antrieb läuft,
die Motorleitung in einem Bogen nach unten verlegen, damit Fließwasser
abtropfen kann.
5. Den Behang an der Welle befestigen.
3.2. Ablagerung der Antriebe
Generell können SELVE­Antriebe über die Außenkontur des Motorkopfes oder über
einen eingesteckten Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten
stehen verschiedene Motorlager zur Verfügung.
Außerdem können verschiedene Flansche oder Montageplatten vorgeschraubt werden.
Bei Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer Anschlag
vorhanden sein, um ein axiales Verschieben des Vierkants zu verhindern.
