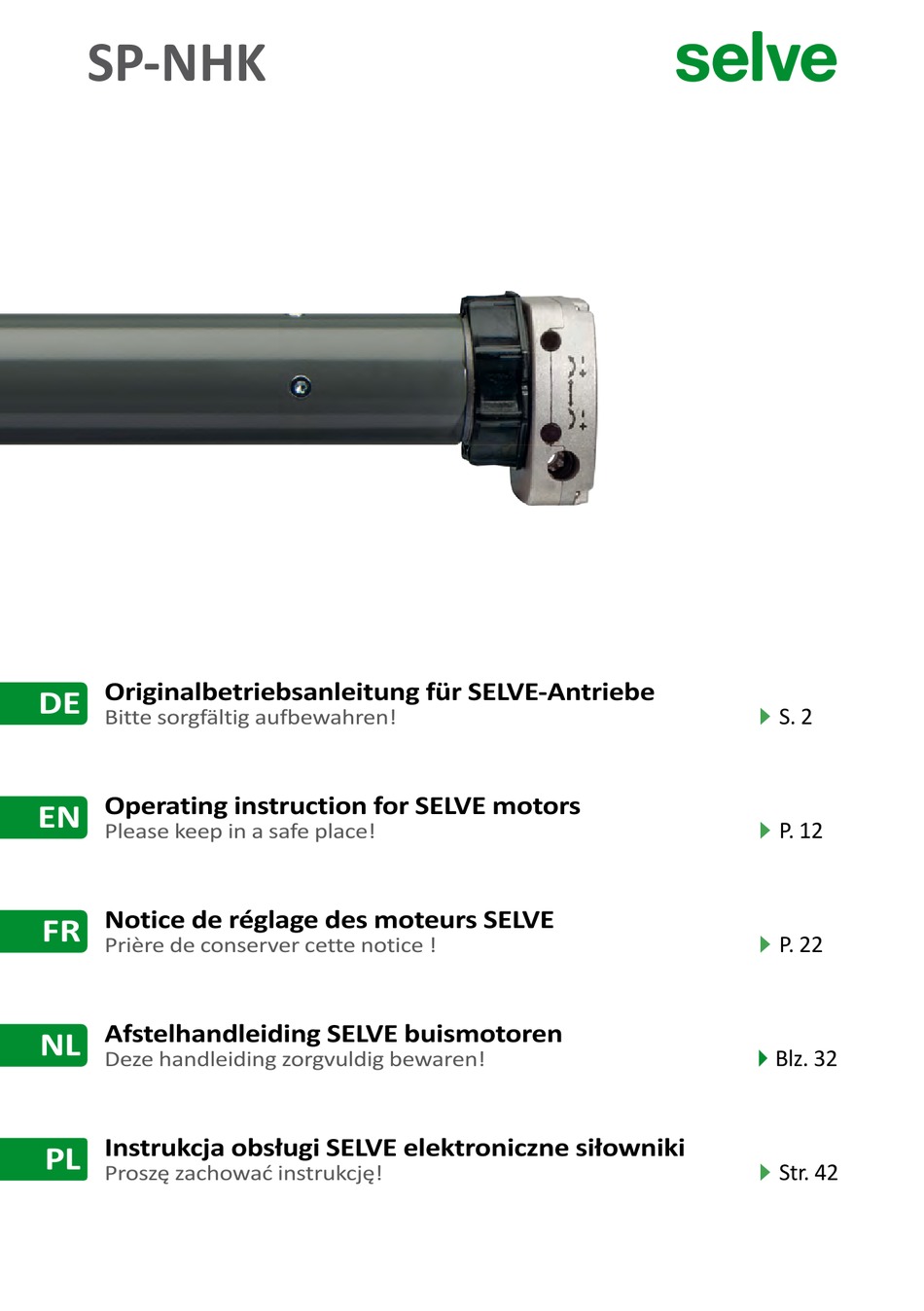

Selve SP-NHK Originalbetriebsanleitung
Originalbetriebsanleitung für antriebe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SP-NHK
Originalbetriebsanleitung für SELVE-Antriebe
DE
Bitte sorgfältig aufbewahren!
Operating instruction for SELVE motors
EN
Please keep in a safe place!
Notice de réglage des moteurs SELVE
FR
Prière de conserver cette notice !
Afstelhandleiding SELVE buismotoren
NL
Deze handleiding zorgvuldig bewaren!
Instrukcja obsługi SELVE elektroniczne siłowniki
PL
Proszę zachować instrukcję!
S. 2
P. 12
P. 22
Blz. 32
Str. 42
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Selve SP-NHK
Inhaltszusammenfassung für Selve SP-NHK
- Seite 1 Bitte sorgfältig aufbewahren! Operating instruction for SELVE motors P. 12 Please keep in a safe place! Notice de réglage des moteurs SELVE P. 22 Prière de conserver cette notice ! Afstelhandleiding SELVE buismotoren Blz. 32 Deze handleiding zorgvuldig bewaren! ...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Betrieb! Für die Sicherheit von Personen ist es wichtig, diese Anwei- Warnung! sungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·... - Seite 3 Zustand angeschlossen werden. Zur Kopp- lung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter und Kupplungen aus dem aktuellen SELVE-Katalog verwendet wer- den. Der kleinste Wellendurchmesser für SELVE-Antriebe der Bau- reihe 1 (z. B. SE.. 1/…) beträgt 40 mm, für Baureihe 2 (z. B.
- Seite 4 Fremdeingriff in den Antrieb oder nachträgliche Verän- derungen an der Anlage sowie Nichtbeachtung der Sicherheitshin- weise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVE-Originalteile und -Zubehör. Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und die SELVE-Website www.selve.de...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVE-Antriebs und beachten Sie die Sicherheitshinweise. -
Seite 6: Informationen Zu Eigenschaften Des Antriebs
2.1. Bestimmungsgemäße Verwendung Der Antrieb SP-NHK ist ein Antrieb mit mechanischer Endabschaltung und Notbedienung über eine Handkurbel. Der Antrieb SP-NHK darf nur für den Betrieb von Rollläden, Markisen und (Zip-)Screens einge- setzt werden. Es werden feste Anschläge für die obere Endlage empfohlen! 2.2. -
Seite 7: Montage
Montage 3. Montage 3.1. Einbau des Antriebs in die Welle 1. Laufring und Kupplung entsprechend der Wellengröße festlegen. 2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionieren. 3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken. 4. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei keine Schläge bekommen. -
Seite 8: Ablagerung Des Antriebs
Montage/Elektrischer Anschluss 3.2. Ablagerung des Antriebs Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über einen Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen verschiedene Motorlager zur Verfügung. Vierkantflansch Art.-Nr. 282010 inkl. Schrauben M5 x 10 Adaption Gelenklager mit Sechskant-Stab 7 mm z. -
Seite 9: Einstellung Der Endlagen
Einstellung der Endlagen 5. Einstellung der Endlagen Den Antrieb jetzt ohne angehängten Rollladen abwärts fahren, bis der Antrieb selbsttätig abschaltet. Mit der entsprechenden Einstellschraube die untere Endlage so einstellen (siehe weiter hinten in diesem Kapitel), dass der Rollladen befestigt werden kann. Nach der Einstellung der unteren Endposition den Rollladen an der Welle befestigen und anschließend die Aufwärtsrichtung betätigen. -
Seite 10: Einstellung Der Endlagen/Technische Daten
Einstellung der Endlagen/Technische Daten Einstellung der Endlagen, Leitungsaustritt auf der Vorderseite: Die auf der Abschaltung aufgedruckten geraden Pfeile geben die Drehrichtung der Rollladen- welle an. Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird, gelten grund- sätzlich folgende Regeln: •... -
Seite 11: Allgemeine Konformitätserklärung
Allgemeine Konformitätserklärung/Entsorgung/Fehlersuche 7. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb in Über einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtli- nien 2006/42/EG, 2014/30/EU und 2011/65/EU befindet. Die Konformitäts erklärung ist ein- sehbar unter www.selve.de... - Seite 52 SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany Tel.: +49 2351 925-0 · Fax: +49 2351 925-111 · www.selve.de · info@selve.de...
