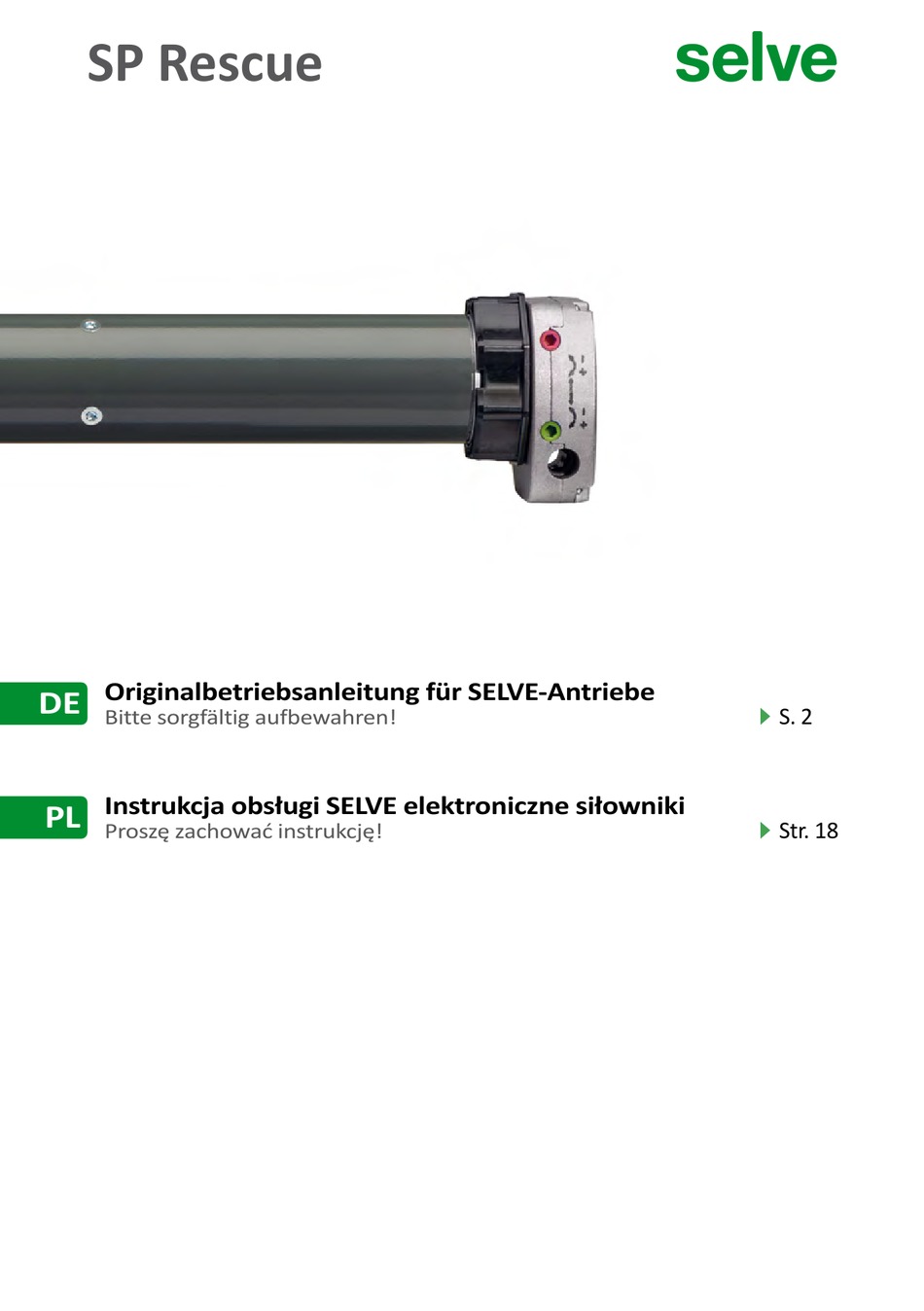

- Seite 1 SP Rescue Originalbetriebsanleitung für SELVE-Antriebe S. 2 Bitte sorgfältig aufbewahren! Instrukcja obsługi SELVE elektroniczne siłowniki Str. 18 Proszę zachować instrukcję! ...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Betrieb! Für die Sicherheit von Personen ist es wichtig, diese Anwei- Warnung! sungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·... - Seite 3 Zustand angeschlossen werden. Zur Kopp- lung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter und Kupplungen aus dem aktuellen SELVE-Katalog verwendet wer- den. Der kleinste Wellendurchmesser für SELVE-Antriebe der Bau- reihe 1 (z. B. SE.. 1/…) beträgt 40 mm, für Baureihe 2 (z. B.
- Seite 4 Fremdeingriff in den Antrieb oder nachträgliche Verän- derungen an der Anlage sowie Nichtbeachtung der Sicherheitshin- weise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVE-Originalteile und -Zubehör. Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und die SELVE-Website www.selve.de...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVE-Antriebs und beachten Sie die Sicherheitshinweise. -
Seite 6: Informationen Zu Eigenschaften Des Antriebs
2. Informationen zu Eigenschaften des Antriebs 2.1. Bestimmungsgemäße Verwendung Der Antrieb SP Rescue ist ein Antrieb, der für den zweiten Flucht- und Rettungsweg entwi- ckelt wurde und über eine Notentriegelung verfügt. Der Antrieb darf nur für den Betrieb von Rollläden eingesetzt werden. -
Seite 7: Montage
Montage 3. Montage 3.1. Einbausituationen Wichtig! Die Einbausituation des Antriebes muss festgelegt werden, um die Federwelle des Systems richtig vorzubereiten. Beispiel Vorbauelement Rechtseinbau Linkseinbau Antrieb von der Revisionsseite aus betrachtet Antrieb von der Revisionsseite aus betrachtet rechts eingebaut links eingebaut Abwärtsrichtung Abwärtsrichtung Generell gilt:... -
Seite 8: Vorbereitung Der Federwelle
Montage 3.2. Vorbereitung der Federwelle Die Federwelle ist im Auslieferungszustand für den Rechtseinbau des Antriebes vorgese- hen. In diesem Zustand ist die Walzenkapsel über eine Verzahnung mit der Feder verbunden, der Mitnehmer lässt sich leicht drehen. Walzenkapsel Mitnehmer Bei Linkseinbau des Antriebes muss die Federwelle umgebaut werden. Um die Federwelle für den Linkseinbau des Antriebes vorzubereiten, müssen die Sicherungsringe von Walzenkapsel und Mitnehmer entfernt und Kapsel und Mitnehmer abgezogen werden. -
Seite 9: Einbau Der Federwelle In Die Teleskopwelle
Montage 3.3. Einbau der Federwelle in die Teleskopwelle 1. Zum Einbau der Federwelle in die Teleskopwelle muss zuerst der Sicherungsring des Mit- nehmers mit einer geeigneten Zange entfernt werden und der Mitnehmer abgezogen wer- den. 2. Anschließend die Federwelle in die Teleskopwelle einschieben, den Mitnehmer wieder montieren und mit dem Sicherungsring befestigen. -
Seite 10: Einbau Des Antriebs In Die Achtkantwelle
Montage 3.4. Einbau des Antriebs in die Achtkantwelle 1. Laufring und Kupplung entsprechend der Wellengröße festlegen. 2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionieren. 3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken. 4. Vor dem Einschieben des Antriebes in die Achtkantwelle muss die richtige Lage des Schne- ckenrades im Antriebskopf kontrolliert werden. -
Seite 11: Ablagerung Des Antriebs
Montage 3.5. Ablagerung des Antriebs Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über einen Vierkant abgelagert werden. Für alle Ablagerungsmöglichkeiten stehen verschiedene Motor- lager zur Verfügung. Vierkantflansch Art.-Nr. 282010 inkl. Schrauben M5 x 10 Adaption Gelenklager mit Sechskant-Stab 7 mm z. -
Seite 12: Vorbereitungen Zum Einstellen Der Endlagen
Vorbereitungen zum Einstellen der Endlagen 4. Vorbereitungen zum Einstellen der Endlagen 1. Die Betätigerstange mit Sechskantstab und Gelenklager so montieren, dass die grüne Seite des Betätigergriffes nach vorne zeigt. Dabei dar- auf achten, dass das Schneckenrad nicht gedreht wird und der Antrieb verriegelt bleibt. -
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss 5. Elektrischer Anschluss Achtung! Verletzungsgefahr durch Stromschlag! Anschluss nur im spannungsfreien Zustand! Der Antrieb ist nur im eingebauten Zustand funktionsfähig. Warnung! 1 = PE, gelb-grün 2 = AB, schwarz 3 = AUF, braun 4 = N, blau Je nach Einbaulage müssen eventuell die Anschlüsse für die Laufrichtung getauscht werden. -
Seite 14: Einstellung Der Endlagen
Einstellung der Endlagen 6. Einstellung der Endlagen Den Antrieb mit Rollladenwelle jetzt ohne angehängten Rollladen abwärts fahren, bis die benötigte An zahl von Wellenumdrehungen zur Vorspannung der Feder erreicht ist (Empfeh- lung: 4 Um dre hungen für Fenster, 7 Umdrehungen für Türen). Dafür mit der entsprechenden Einstellschraube die untere Endlage einstellen (siehe weiter hinten in diesem Kapitel). -
Seite 15: Testlauf Und Anpassen Der Federspannung
Testlauf und Anpassen der Federspannung 7. Testlauf und Anpassen der Federspannung 7.1. Testlauf Um die Anlage zu testen, muss die untere Endlage angefahren und die Verriegelung des Antriebes durch Drehen des Betätigergriffes um 180 Grad gelöst werden, so dass dessen rote Seite nach vorne zeigt. -
Seite 16: Technische Daten
Technische Änderungen vorbehalten. 9. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb in Über einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtli- nien 2006/42/EG, 2014/30/EU und 2011/65/EU befindet. Die Konformitäts erklärung ist ein-... -
Seite 17: Entsorgung
5 bis 20 Minuten warten ausgelöst Die Richtungen AUF und AB Schwarze und braune Ader Adern tauschen sind vertauscht falsch am Schalter angeschlos- (Schwarz = Rechtsdrehung, braun = Linksdrehung) 12. SELVE-Service-Hotline Hotline: Telefon 02351 925-299 Download der Betriebsanleitung unter www.selve.de oder QR-Scan... - Seite 36 SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany Tel.: +49 2351 925-0 · Fax: +49 2351 925-111 · www.selve.de · info@selve.de...
