NL Montage en elektrische aansluiting

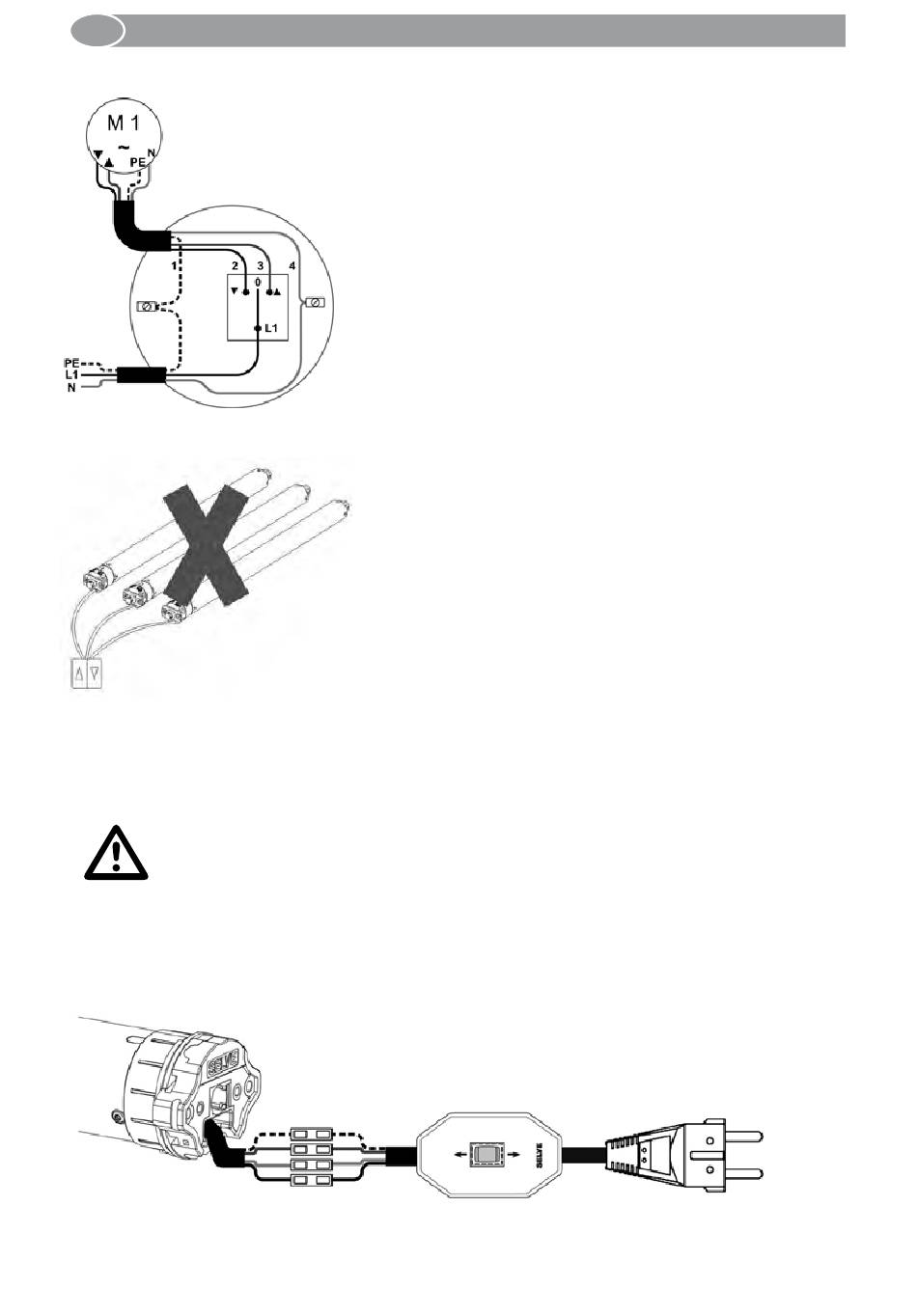

3.4. Elektrische aansluiting

4. Instelling van de eindstanden

Alvorens de instelschakelaar aan te sluiten moet worden gelet op het volgende:
Gevaar! Risico van verwonding door een elektrische schok!
Aansluitingswerken uitsluitend uitvoeren in spanningsvrije toestand!
Waar-
schuwing!
De 4 aders van de kabel van de instelschakelaar (ref.­nr. 290101) moeten zo worden
aangesloten dat de kleuren van netsnoer en motor met elkaar overeenstemmen.
1 = PE, geelgroen
2 = NEER, zwart
3 = OP , bruin
4 = N, blauw
Afhankelijk van de inbouwlocatie moeten de aansluit­
draden bruin/zwart voor de correcte looprichting moge­
lijk worden verwisseld.
SP motoren mogen nooit parallel worden
geschakeld.
PE = geelgroen
N = blauw
Richting 1 = bruin
Richting 2 = zwart
38
