FR Montage et branchement électrique

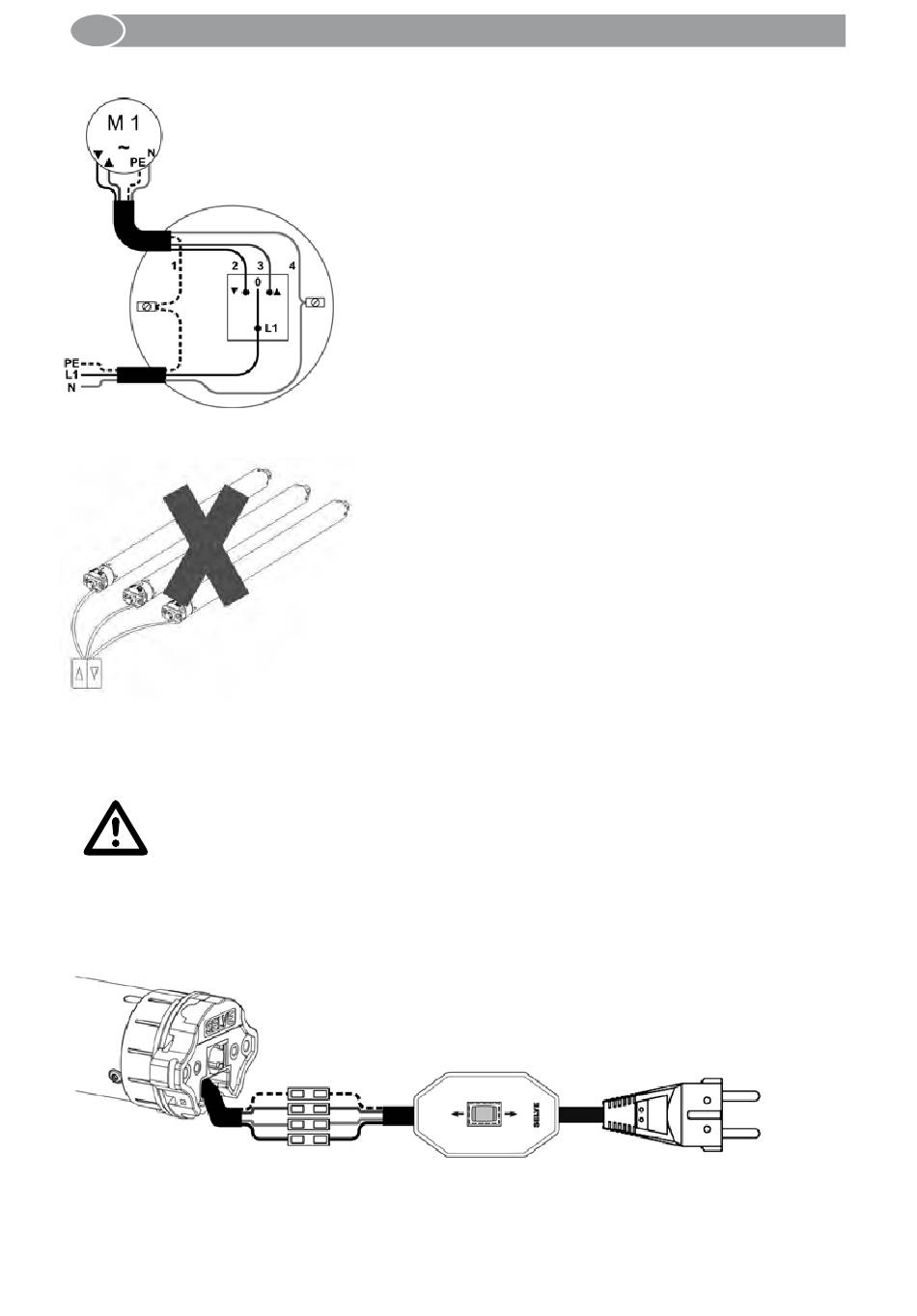

3.4. Raccordement électrique
4. Réglage des Fins de Courses
Avant le branchement du câble de réglage, veillez à :
Attention ! Risque d'électrocution !
Effectuez le branchement quand l'installation n'est pas sous tension !
Attention !
Relier les 4 conducteurs du câble de l'interrupteur de réglage (29 01 01) au câble de
raccordement de la motorisation en veillant à respecter les couleurs.
1 = PE, jaune­vert
2 = Fermer, noir
3 = Ouvrir, brun
4 = N, bleu
Le sens des flèches de l'inverseur peuvent ne pas corres­
pondre au sens de rotation du moteur. Il suffit d'inverser
les raccordements des fils noir et brun.
Les entraînements du type SP ne peuvent être
montés en parallèle.
PE = jaune­vert
N = bleu
Ouvrir = brun
Fermer = noir
