FR Montage et branchement électrique

2. Domaine d'application

Les moteurs SP sont prévus pour la motorisation de volet roulants, stores ou (zip­)
screens.
3. Montage et branchement électrique

3.1. Montage du moteur dans le tube

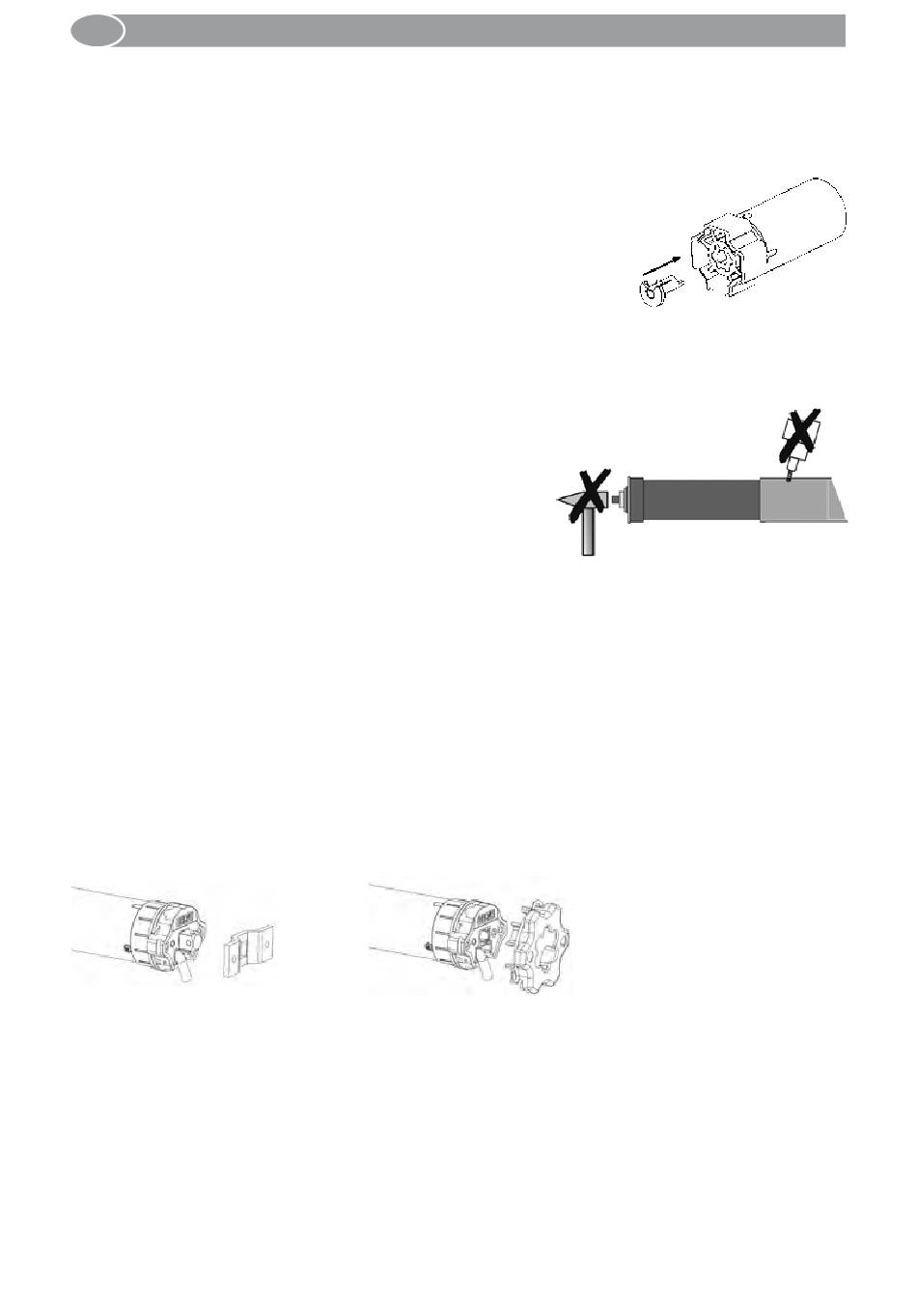

1. Installer couronne et roue sur le moteur et bloquer la roue
avec le clip.
2. Introduire le moteur tubulaire dans le tube. Ne frappez en aucun cas sur
le moteur, pendant cette opération. Il ne doit pas y avoir de jeu entre roue +
couronne et le tube.
3. Si nécessaire visser la roue à travers le tube pour bloquer
le déplacement axial. Ne jamais percer le tube dans la
zone du moteur.
4. Fixer l'embout du tube motorisé sur la joue. Veillez à positionner le câble
d'alimentation à ne pas les endommager. Afin d'éviter les infiltrations d'eau,
introduisez le câble avec une boucle vers le bas pour évacuer l'eau de ruisselle­
ment.
5. Attachez le tablier ou store sur le tube.

3.2. Fixation du moteur

Le carré de 12 mm se fixe sur une bride adaptée. La géométrie de la tête du moteur
est compatible avec un grand nombre de clips de fixation. De nombreux clips et
systèmes pour la fixation du moteur sur la joue, sont disponibles dans notre gamme
de composants.
Des flasques ou plaques de montage peuvent être pré­montées ou vissées sur la tête
du moteur. Pour la mise en oeuvre du carré de 12 mm, il faut installer une plaque en
acier derrière la bride, pour garantir son positionnement axial.
