Montage et branchement électrique

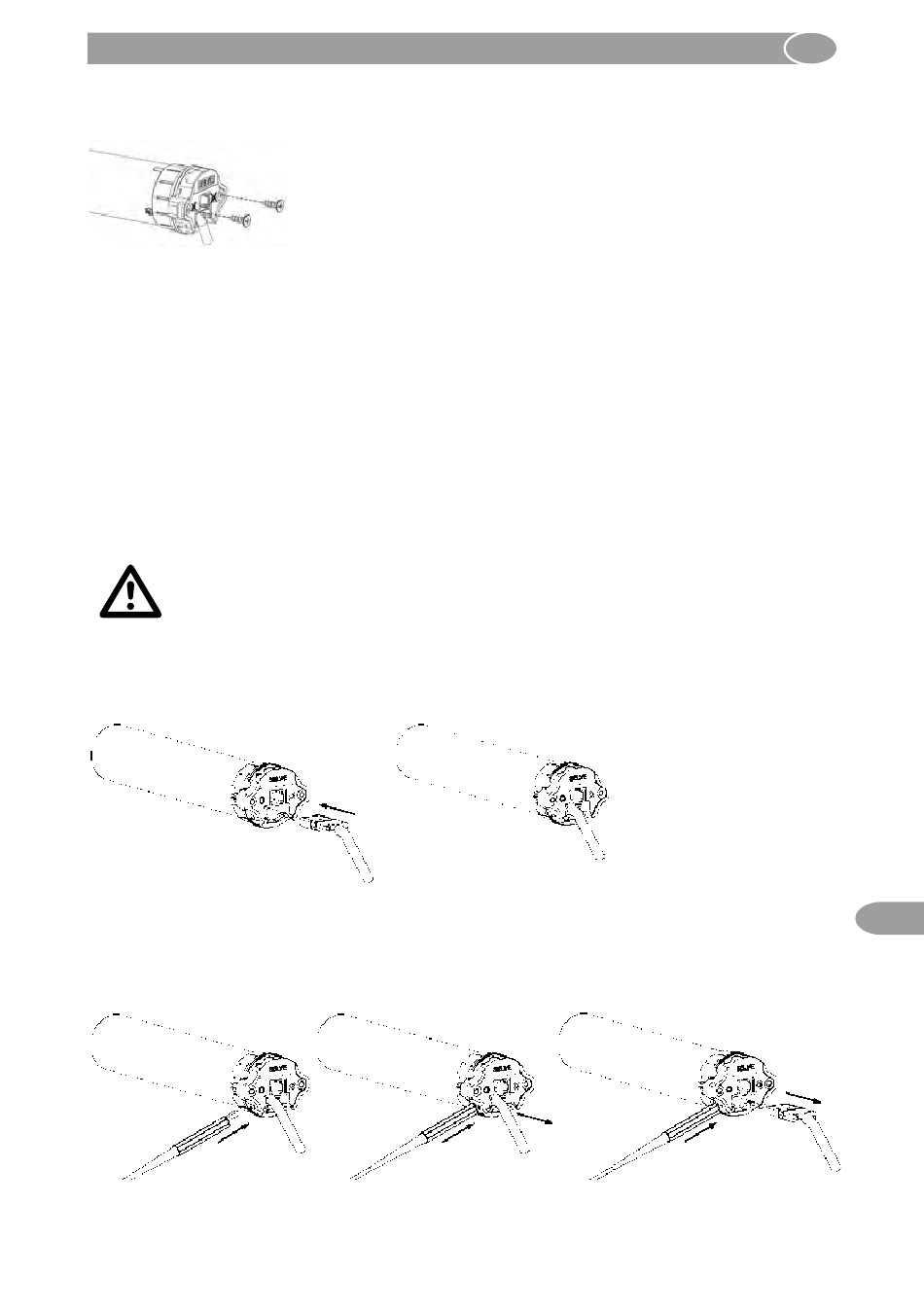

Lorsque la tête du moteur BR­2 (diam. 45 mm) est vissée, veillez à bien utiliser impé­
rativement les trous extérieurs : entraxe 48 mm !
Les trous intérieurs sur le moteur BR­2 (diam. 45 mm) : entraxe 29 mm, ne peuvent
supporter aucun effort.
Les trous sur le moteur BR­1 (diam. 35 mm) : entraxe 29 mm, sont compatibles avec
le vissage par vis autotaraudeuses.
Les trous pour le vissage ne sont pas taraudés. Il est impératif d'utiliser des vis auto­
taraudeuses.
Veuillez impérativement utiliser les vis :
• BR­1 : vis autotaraudeuse KN 1041 STS 40x12 T20
• BR­2 matière plastique : vis autotaraudeuse KN 1033 STS 50x14­Z
• BR­2 acier : vis autotaraudeuse KN 3041 SLS L40x12 T20
3.3. Connexion et déconnexion du câble débrochable
Attention ! Risque d'électrocution !
Effectuez le branchement quand l'installation n'est pas sous tension !
Le câble débrochable ne peut être connecté que lorsque l'installation est
Attention !
hors tension !
Lors du branchement du câble dans son logement, pousser le connecteur à fond
jusqu'à ce que vous entendiez le connecteur s'enclencher et se verrouiller !
Avant de démonter le câble, veuillez le débrancher pour le mettre hors tension. Déver­
rouiller la prise par le trou latéral, dans la tête moteur. Vous pouvez utiliser un petit
tournevis ou l'outil spécial SELVE. Veuillez simultanément pousser sur le clip de ver­
rouillage avec le tournevis et tirer le câble hors du connecteur, pour l'extraire.
