SITZ

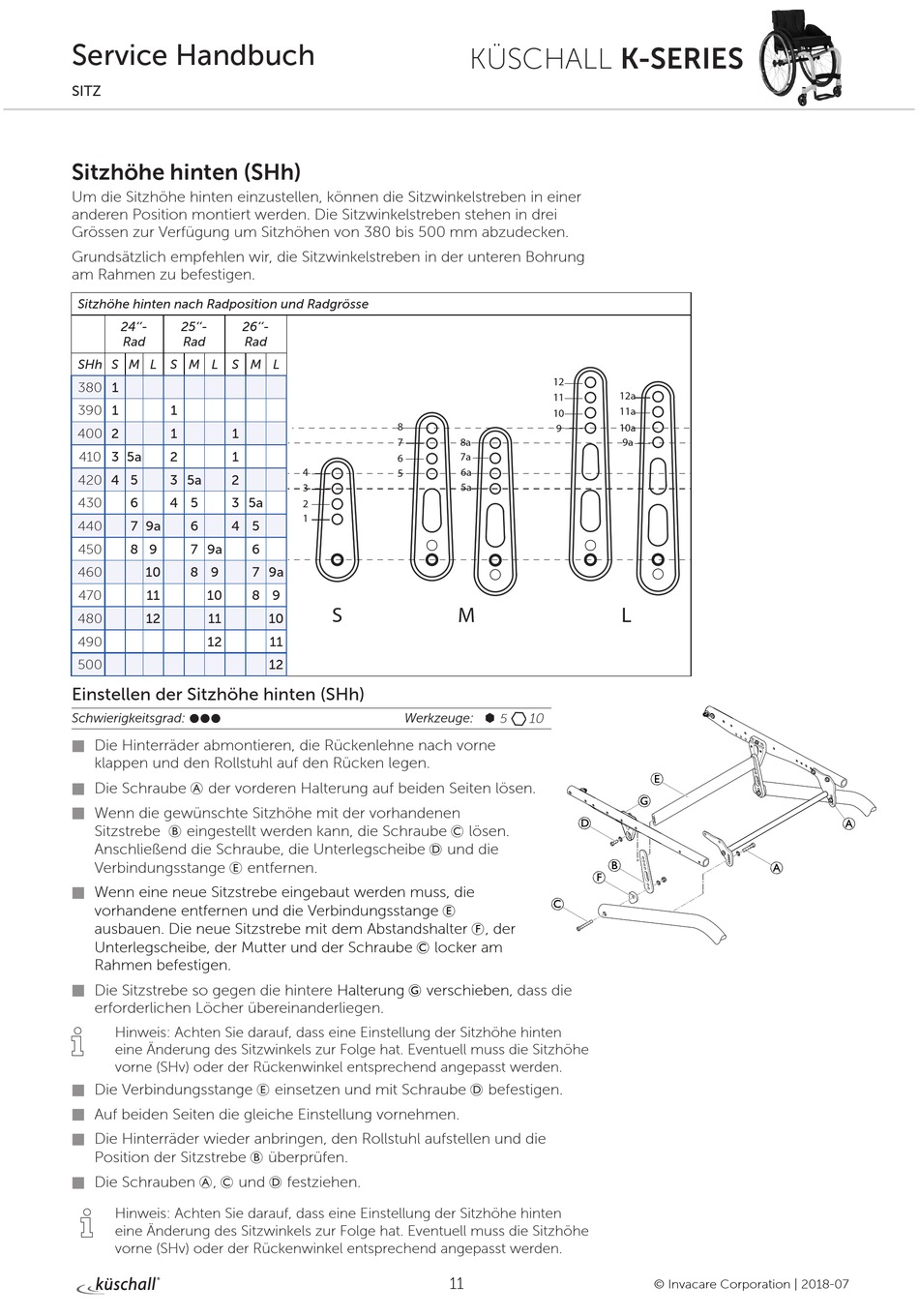

Sitzhöhe hinten (SHh)
Um die Sitzhöhe hinten einzustellen, können die Sitzwinkelstreben in einer
anderen Position montiert werden. Die Sitzwinkelstreben stehen in drei
Grössen zur Verfügung um Sitzhöhen von 380 bis 500 mm abzudecken.
Grundsätzlich empfehlen wir, die Sitzwinkelstreben in der unteren Bohrung
am Rahmen zu befestigen.
Sitzhöhe hinten nach Radposition und Radgrösse
24''- 25''-
Rad Rad
SHh S M L S M L S M L
380 1
390 1 1
400 2 1 1
410 3 5a 2 1
420 4 5 3 5a 2
430 6 4 5 3 5a
440 7 9a 6 4 5
450 8 9 7 9a
10 8 9
460
11 10
470
12 11
480
490 12
500
Einstellen der Sitzhöhe hinten (SHh)
Schwierigkeitsgrad:
˜˜˜
Die Hinterräder abmontieren, die Rückenlehne nach vorne

klappen und den Rollstuhl auf den Rücken legen.
Die Schraube A der vorderen Halterung auf beiden Seiten lösen.

Wenn die gewünschte Sitzhöhe mit der vorhandenen

Sitzstrebe B eingestellt werden kann, die Schraube C lösen.
Anschließend die Schraube, die Unterlegscheibe D und die
Verbindungsstange E entfernen.
Wenn eine neue Sitzstrebe eingebaut werden muss, die

vorhandene entfernen und die Verbindungsstange E
ausbauen. Die neue Sitzstrebe mit dem Abstandshalter F, der
Unterlegscheibe, der Mutter und der Schraube C locker am
Rahmen befestigen.
Die Sitzstrebe so gegen die hintere

erforderlichen Löcher übereinanderliegen.
i Hinweis: Achten Sie darauf, dass eine Einstellung der Sitzhöhe hinten
eine Änderung des Sitzwinkels zur Folge hat. Eventuell muss die Sitzhöhe
vorne (SHv) oder der Rückenwinkel entsprechend angepasst werden.
Die Verbindungsstange E einsetzen und mit Schraube D befestigen.

Auf beiden Seiten die gleiche Einstellung vornehmen.

Die Hinterräder wieder anbringen, den Rollstuhl aufstellen und die

Position der Sitzstrebe B überprüfen.
Die Schrauben A, C und D festziehen.

i Hinweis: Achten Sie darauf, dass eine Einstellung der Sitzhöhe hinten
eine Änderung des Sitzwinkels zur Folge hat. Eventuell muss die Sitzhöhe
vorne (SHv) oder der Rückenwinkel entsprechend angepasst werden.
26''-
Rad
8
7
6
4
5
3
2
1
6
7 9a
8 9
S
10
11
12
Werkzeuge:
Halterung G verschieben,
KÜSCHALL K-SERIES
12
12a
11
11a
10
10a
9
8a
9a
7a
6a
5a
M L
10
à 5
dass die
11
