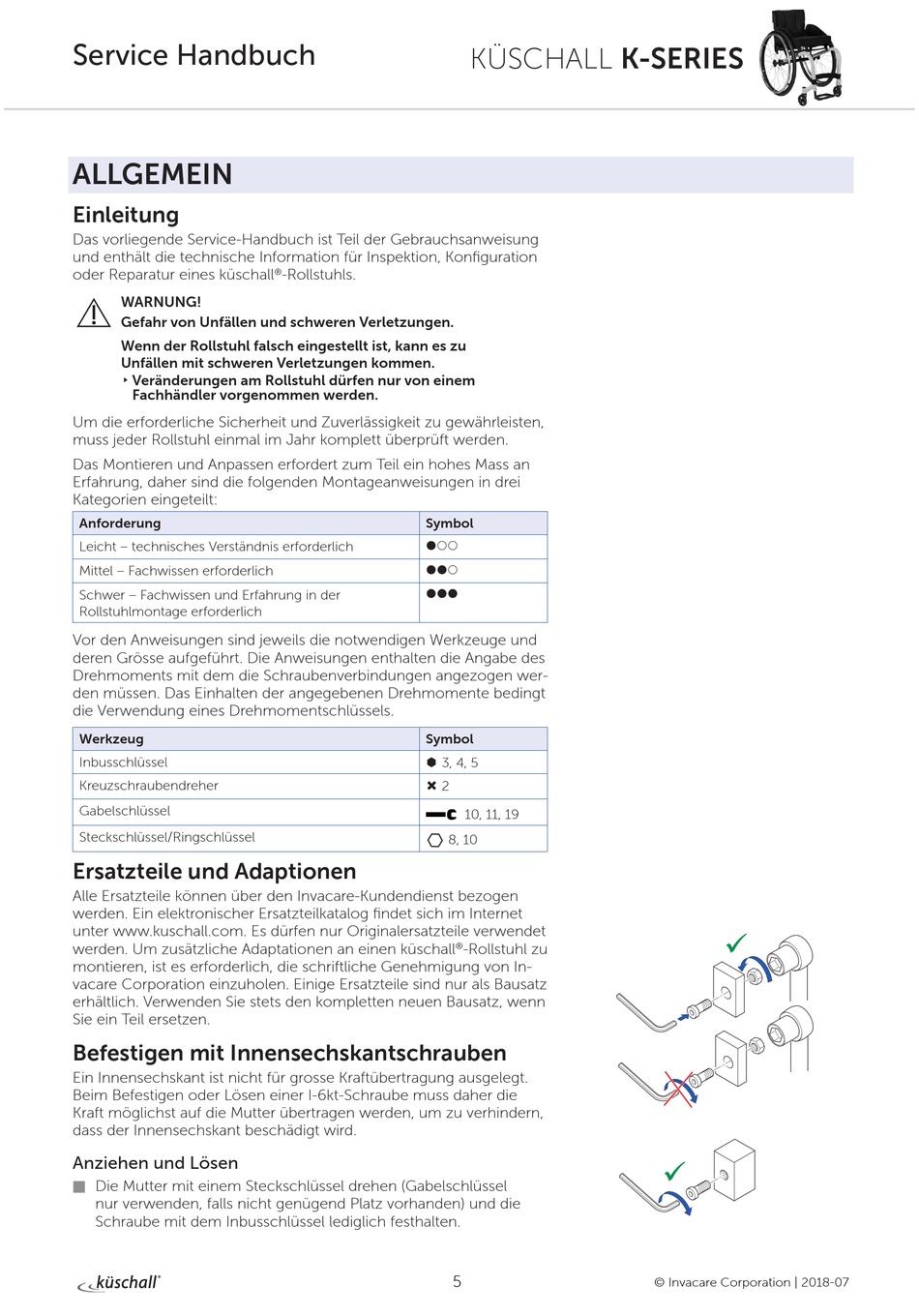

Service Handbuch

ALLGEMEIN

Einleitung

Das vorliegende Service-Handbuch ist Teil der Gebrauchsanweisung
und enthält die technische Information für Inspektion, Konfiguration
oder Reparatur eines küschall
WARNUNG!
Gefahr von Unfällen und schweren Verletzungen.
Wenn der Rollstuhl falsch eingestellt ist, kann es zu
Unfällen mit schweren Verletzungen kommen.
▸ Veränderungen am Rollstuhl dürfen nur von einem
Fachhändler vorgenommen werden.
Um die erforderliche Sicherheit und Zuverlässigkeit zu gewährleisten,
muss jeder Rollstuhl einmal im Jahr komplett überprüft werden.
Das Montieren und Anpassen erfordert zum Teil ein hohes Mass an
Erfahrung, daher sind die folgenden Montageanweisungen in drei
Kategorien eingeteilt:
Anforderung
Leicht – technisches Verständnis erforderlich
Mittel – Fachwissen erforderlich
Schwer – Fachwissen und Erfahrung in der
Rollstuhlmontage erforderlich
Vor den Anweisungen sind jeweils die notwendigen Werkzeuge und
deren Grösse aufgeführt. Die Anweisungen enthalten die Angabe des
Drehmoments mit dem die Schraubenverbindungen angezogen wer-
den müssen. Das Einhalten der angegebenen Drehmomente bedingt
die Verwendung eines Drehmomentschlüssels.
Werkzeug
Inbusschlüssel
Kreuzschraubendreher
Gabelschlüssel
Steckschlüssel/Ringschlüssel

Ersatzteile und Adaptionen

Alle Ersatzteile können über den Invacare-Kundendienst bezogen
werden. Ein elektronischer Ersatzteilkatalog findet sich im Internet
unter www.kuschall.com. Es dürfen nur Originalersatzteile verwendet
werden. Um zusätzliche Adaptationen an einen küschall
montieren, ist es erforderlich, die schriftliche Genehmigung von In-
vacare Corporation einzuholen. Einige Ersatzteile sind nur als Bausatz
erhältlich. Verwenden Sie stets den kompletten neuen Bausatz, wenn
Sie ein Teil ersetzen.

Befestigen mit Innensechskantschrauben

Ein Innensechskant ist nicht für grosse Kraftübertragung ausgelegt.
Beim Befestigen oder Lösen einer I-6kt-Schraube muss daher die
Kraft möglichst auf die Mutter übertragen werden, um zu verhindern,
dass der Innensechskant beschädigt wird.
Anziehen und Lösen
Die Mutter mit einem Steckschlüssel drehen (Gabelschlüssel

nur verwenden, falls nicht genügend Platz vorhanden) und die
Schraube mit dem Inbusschlüssel lediglich festhalten.
® -Rollstuhls.
Symbol
˜™™
˜˜™
˜˜˜
Symbol
à 3, 4, 5
Ò 2
KÜSCHALL K-SERIES
10, 11, 19
8, 10
® -Rollstuhl zu
5
