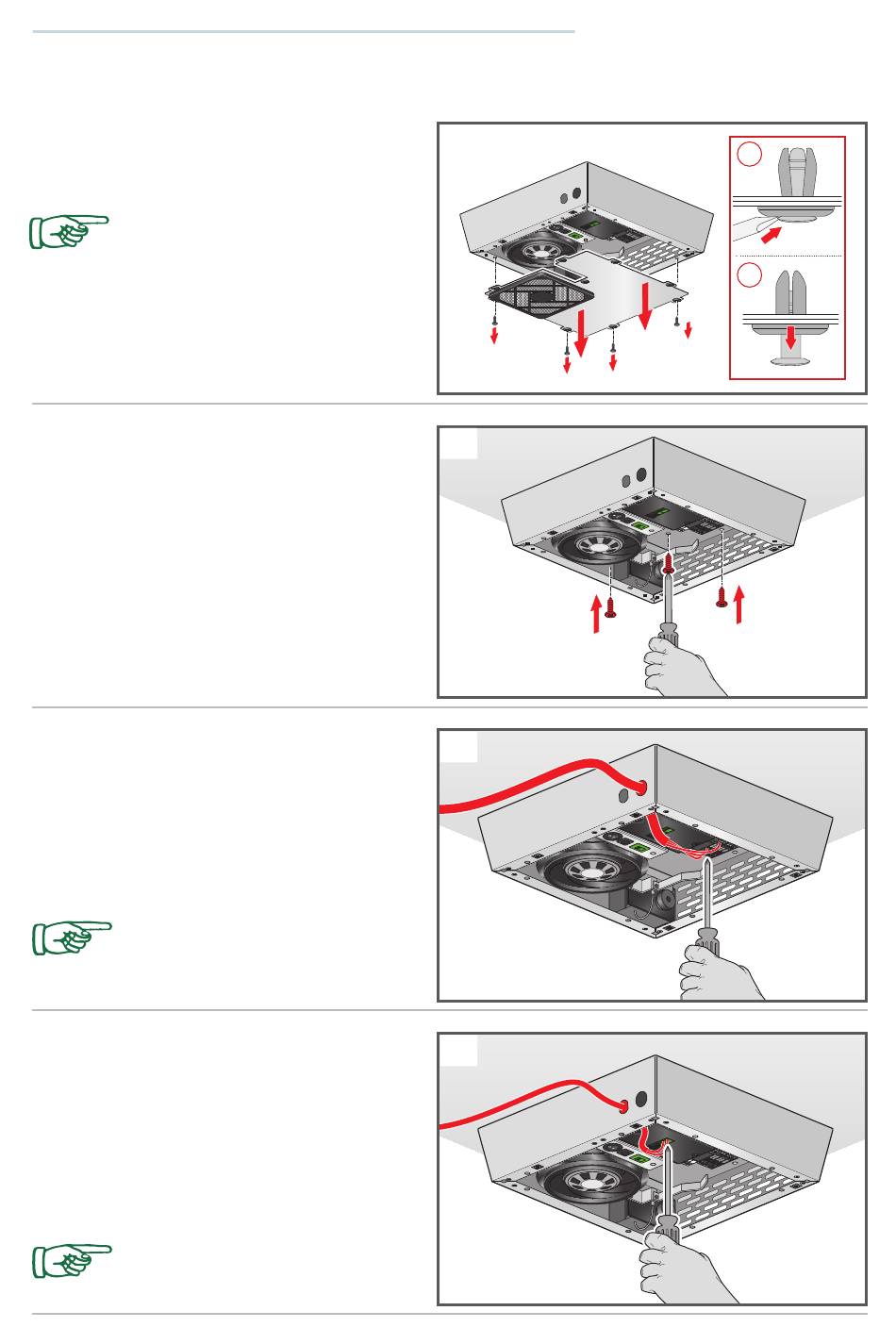

Abb. 07: Entfernen Sie die Kunststoff-
Befestigungsnieten und die Abdeckplatte
entfernen.
Achtung, an der Abdeckplatte
ist der Filter befestigt.
Darauf achten, ihn nicht zu
beschädigen.
Abb. 08 Das Gerät an der Decke oder an
der Wand mithilfe der drei entsprechenden
Löcher befestigen.
Das für die Art der Decke oder Wand
geeignete Befestigung wählen.
Abb. 09: Das Gerät an die Stromleitung
anschließen. Ein Stromkabel mit
angemessenen Abmessungen verwenden.
Die Kabelführung durch die spezielle
Hülle führen. Das Kabel gemäß dem
beiliegenden Schaltplan verdrahten.
ACHTUNG: das Stromkabel ist
NICHT im Lieferumfang des
Geräts enthalten.
Abb. 10: Die Elektronik-Platine kann ein
externes Signal geben, das an eine Steuer-
und
Signalvorrichtung
ist. Falls vorgesehen, das Signalkabel an
die
Elektronik-Platine
Kabelführung durch die spezielle Hülle des
Geräts führen. Das Signalkabel gemäß
dem beiliegenden Schaltplan verdrahten.
ACHTUNG: das Signalkabel ist
NICHT im Lieferumfang des
Geräts enthalten.
anzuschließen
anschließen.
Die
J O N I X
07
08
09
10
21
u p I N
1
2
