SPECTRON TP CA72TP-A/B
Endress+Hauser

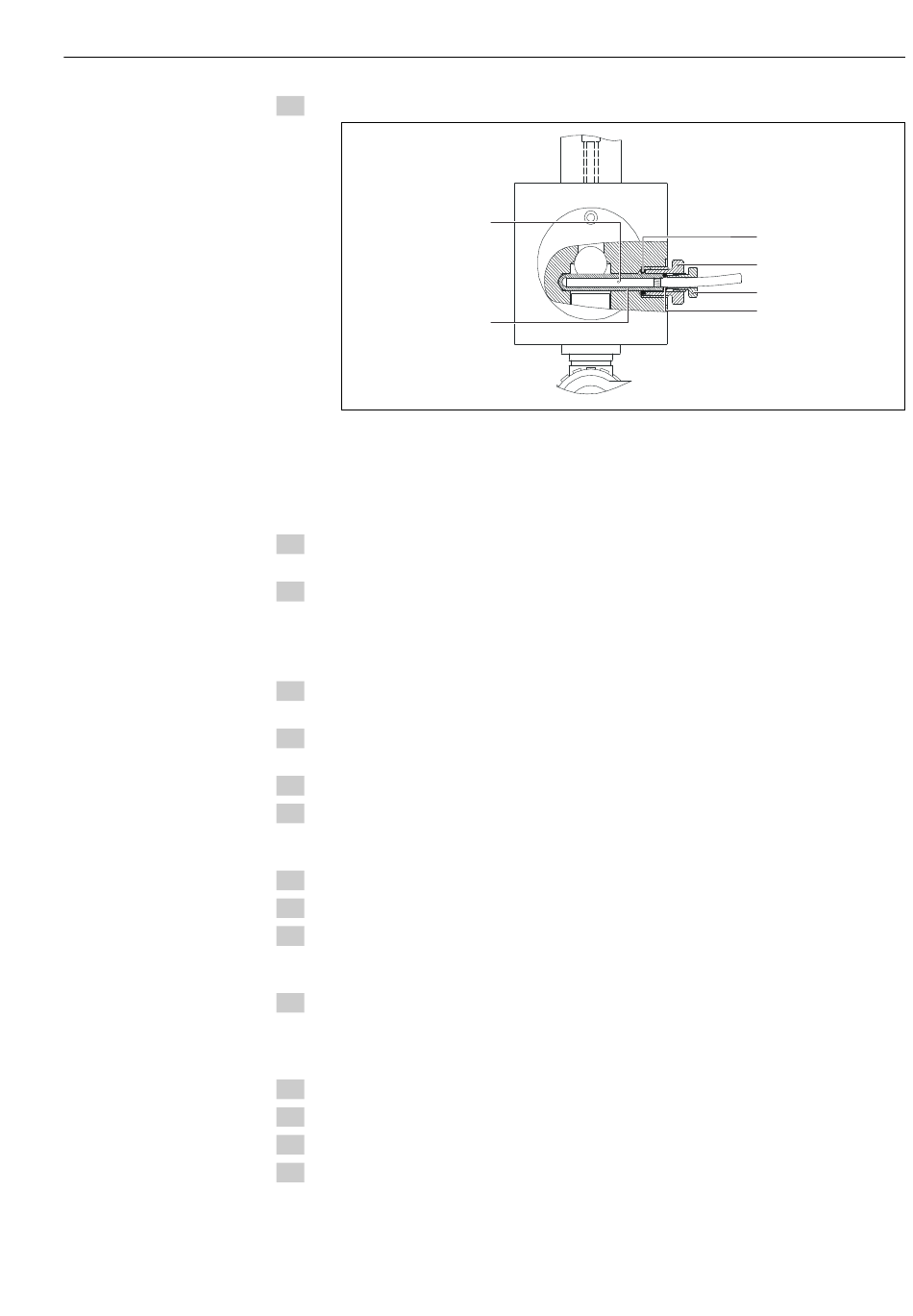

6. Schrauben Sie die Heizung (2) auf und ziehen Sie diese heraus.
1
O-Ring ID 7x2 mm für Glasrohr
2
Verschraubung für Heizung
3
Verschraubung für Kabel
4
Dichtung für Kabel
5
Glasrohr (Heizungshülse)
6
Heizelement
7. Reinigen Sie nun gründlich alle Bohrungen des Messblocks mit VE-Wasser und Fla-
schenbürste.
8. Reinigen Sie ebenso alle demontierten Teile gründlich.
Zusammenbau
Bauen Sie den Messzellenblock in umgekehrter Reihenfolge zusammen:
1. Setzen Sie nach der Reinigung das Glasrohr (3) der Dosierung zusammen mit Halte-
ring und O-Ring (5) oben auf dem Messblock (4).
2. Drücken Sie das Glasrohr bis auf Anschlag nach unten und ziehen Sie die drei Schlitz-
schrauben fest.
3. Bauen Sie die Heizung wieder ein.
4. Setzen Sie das Spulengehäuse des Magnetventils (C) in das Ventilgehäuse (A) so ein,
dass die Gerätesteckdose nach rechts zeigt. Zum leichteren Einsetzen kann der O-
Ring leicht mit VE-Wasser angefeuchtet werden.
5. Schrauben Sie die Überwurfmutter (B) des Magnetventils mit Handkraft fest.
6. Setzen Sie die O-Ringe (5) ein.
7. Setzen Sie die Stufenscheiben (6) mit dem Saugnapf in die Optikzelle. Achten Sie
darauf, dass der Saugnapf gereinigt ist und keine Spuren auf den Stufenscheiben hin-
terlässt.
8. Schrauben Sie den Detektorhalter (10) auf. Achten Sie hier auf die Markierungen, die
die richtige Position des Detektors vorgeben. Sollte keine Markierung vorhanden
sein, achten Sie auf die Blende des Detektors. Sie muss in horizontaler Position einge-
baut werden
9. Schrauben Sie den Lampenhalter auf.
10. Anschließend befestigen Sie den Detektor (10) am Messblock.
11. Setzen Sie das Lichtleiterkabel (11) ein und ziehen Sie die Überwurfmutter an.
12. Die Dichtigkeit der Messzelle kann geprüft werden, sobald das Magnetventil, die Stu-
fenscheiben und die Heizung montiert sind. Füllen Sie die Messzelle mit Wasser bis
zu den Kühlrippen.
6
5
Wartung
1
2
3
4
A0026589
61
