SPECTRON TP CA72TP-A/B
Endress+Hauser
5.1.3

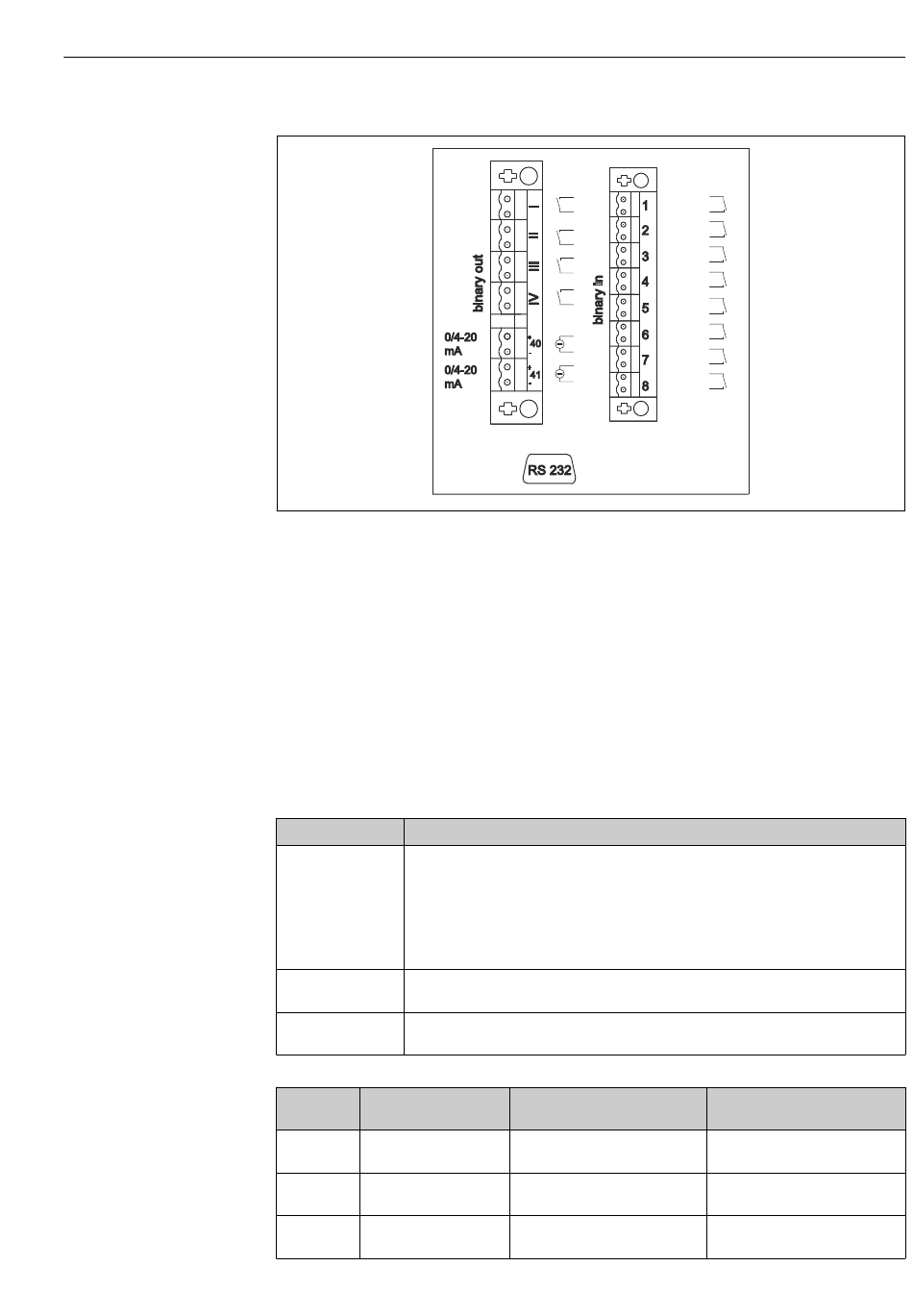

Signalanschluss
0/4-20
mA
0/4-20
mA
6
Signalanschluss
I
Störmeldungen
II
Sammelalarm für Grenzwerte
III
Standby
VI
Betriebskontrolle
40
Signalausgang Kanal 1
41
Signalausgang Kanal 2 (optional)
Signalausgänge
Beschreibung
Meldungen I ... IV
potenzialfreier Relaiskontakt (max. 0,2 A und 50 V), normal geschlossen (Öffner)
Relaiskontakt I geschlossen = keine Störmeldungen
Relaiskontakt II geschlossen = kein Sammelalarm
Relaiskontakt III geschlossen = Standby
Relaiskontakt IV geschlossen = Betriebskontrolle
Am Ende eines Messzyklusses öffnet das Relais IV für 2 Sekunden, um das Ende des
Messzyklusses anzuzeigen.
Signalausgänge
0 ... 20 mA oder 4 ... 20 mA umschaltbar, galvanisch getrennt, Bürde max. 500 Ω
40 ... 41
Signaleingänge 1 ...
24 V DC aktiv, Bürde max. 500 Ω
8
Signalein-
Beschreibung
gang
1
Externe Auslösung
Kalibrierung
2
Externe Auslösung Jus-
tierung
3
Externe Auslösung Sieb-
spülung
1
1
1
+24VDC
1
GND
2
2
2
1
1
+24VDC
1
2
GND
2
2
2
1
1
+24VDC
3
1
GND
2
2
2
1
1
+24VDC
4
GND
2
2
1
1
1
+24VDC
2
5
GND
2
2
+24VDC
+24VDC
1
1
6
GND
GND
+
2
2
40
+24VDC
1
1
-
7
GND
2
2
+
41
+24VDC
1
1
-
8
GND
2
2
RS 232
1
Externe Auslösung Kalibrierung
2
Externe Auslösung Justierung
3
Externe Auslösung Siebspülung
4
Externe Auslösung Laugenspülung
5
nicht belegt
6
nicht belegt
7
Externe Auslösung Standby
8
Nicht belegt
Schaltzustand aus (offen)
Analysator befindet sich im
Messbetrieb
Analysator befindet sich im
Messbetrieb
Analysator befindet sich im
Messbetrieb
Elektrischer Anschluss
A0025210
Schaltzustand an (geschlossen)
Kalibrierung wird ausgelöst
Justierung wird ausgelöst
Siebspülung wird ausgelöst
