Montage

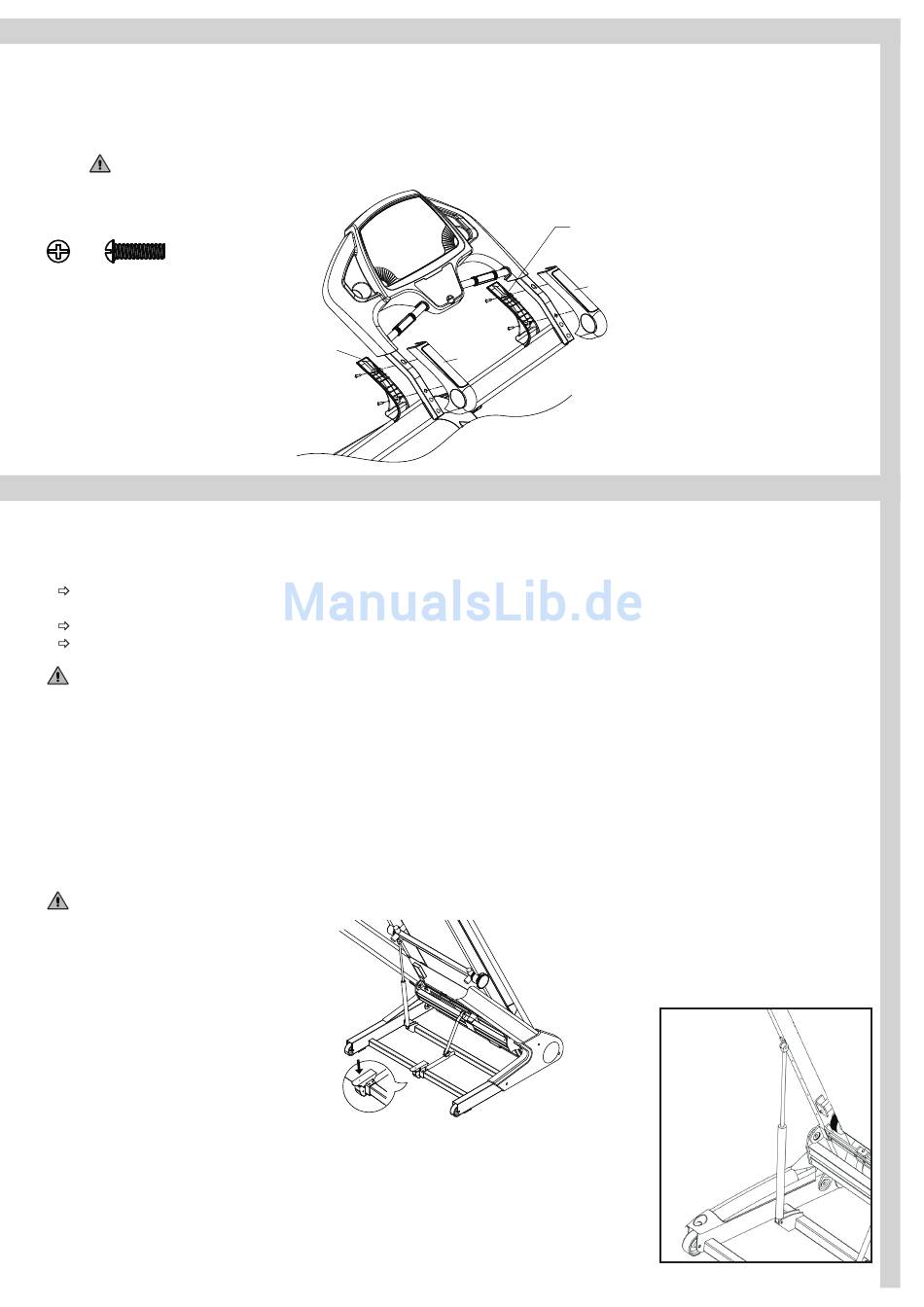

Schritt 4: Montage der Handlaufabdeckungen
Befestigen Sie nun die unteren Handlaufabdeckungen (E) und oberen Handlauf-
abdeckungen (F), wie im Bild gezeigt mit den Schrauben (d)
ACHTUNG: Achten Sie unbedingt darauf, dass hierbei nicht die Kabel beschädigt
werden.
Blechschraube
Menge: 4 Stück

Technische Informationen

Klappmechanismus
Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. Befolgen Sie bitte unbedingt
nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche hochklappen:
Überprüfen Sie die Steigungseinstellung des Laufbandes, diese muss vor dem Hochklappen der Lauffläche
auf 0% sein.
Das Laufband muss vor dem Hochklappen der Lauffläche über den ON/OFF-Schalter ausgeschaltet werden.
Entfernen Sie das Netzkabel vom Laufband
Niemals die Lauffläche hochklappen, wenn das Laufband noch eingeschaltet ist oder/und noch läuft.
Hochklappen der Lauffläche
Fassen Sie die Lauffläche am hinteren Ende mit beiden Händen und heben Sie diese soweit an, bis der Sicherungs-
hebel einrastet. Die Lauffläche des Laufbandes ist nun sicher hoch geklappt und Sie können das Laufband mittels der
Transportrollen verschieben.
Herunterklappen der Lauffläche
Fassen Sie mit beiden Händen den hinteren Teil der aufrecht stehenden Lauffläche. Drücken Sie nun mit Ihrem Fuß den
Sicherungshebel nach unten und ziehen Sie die Lauffläche herunter. Lassen Sie die Lauffläche erst dann los, wenn die
hinteren Rollen Bodenkontakt habe.
Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden.
Hydraulikzylinder
Die Basis des Klappmechanismus bildet der Hydraulik-zylinder. Dieser ist mit Öl
gefüllt und steht unter Hochdruck.
Sollte der Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche
nicht mehr gewährleistet. Tauschen Sie in diesem Fall den hydraulikzylinder
unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.
E
Blechschraube
Blechschraube
Sicherungshebel
E
F
Blechschraube
F
