Maxxus TX 710 Bedienungsanleitung Seite 6

Montage

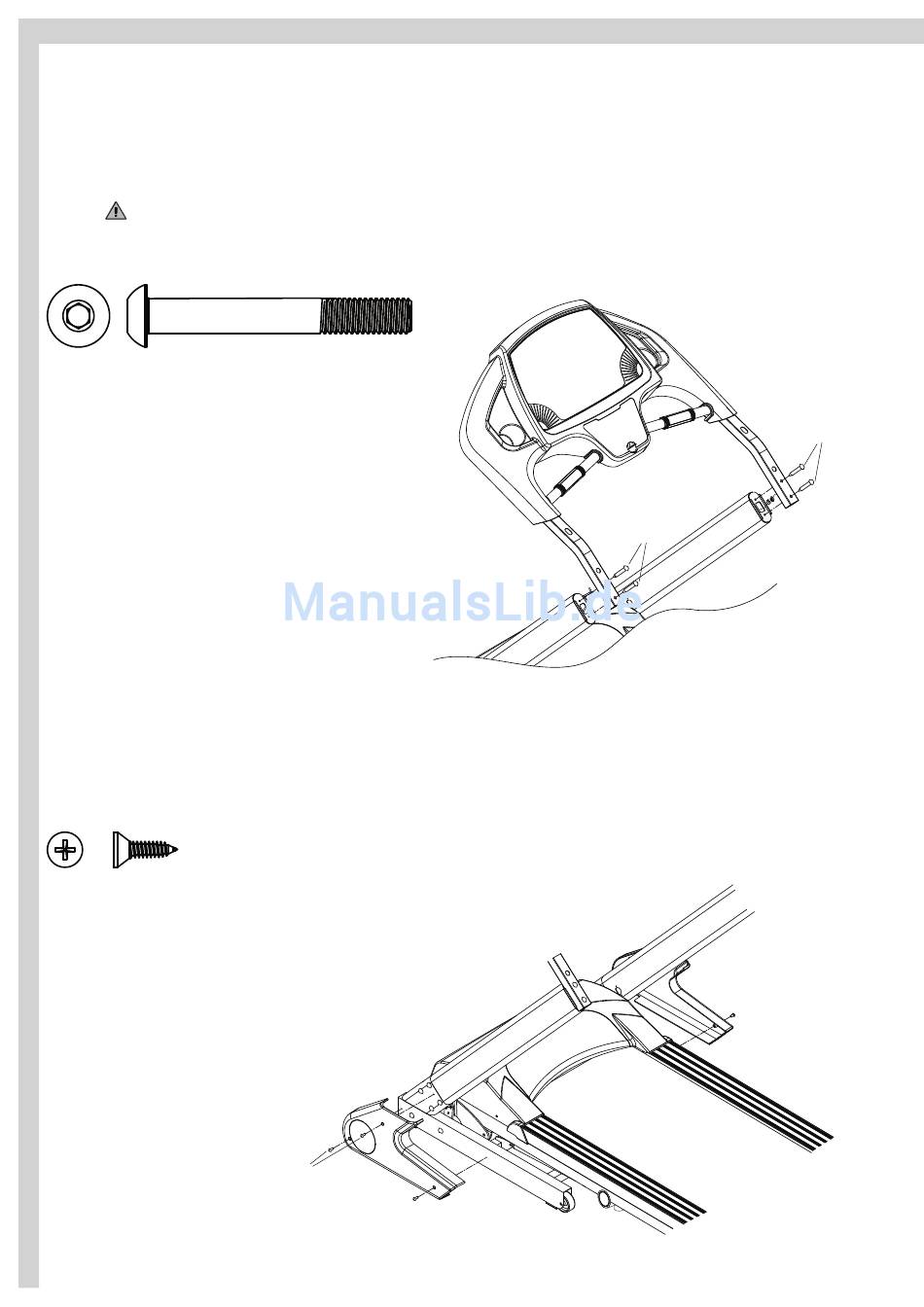

Schritt 2: Montage des Cockpits
Verbinden Sie die Kabel, die aus dem Cockpitrahmen ragen mit den Kabeln, die Sie bei
Schritt 1 durch den rechten Seitenrahmen (D) nach oben gezogen habe. Schieben Sie das überstehende
Kabel vorsichtig zurück in die obere Öffnung des Seitenholms (D).
Setzen Sie nun das Cockpit auf die aufrechten Seitenrahmen (C/D) und befestigen Sie es mit je
zwei Inbusschrauben M8x45 pro Seitenrahmen
Achten Sie beim Einsetzen und Befestigen des Cockpits unbedingt darauf, dass
Sie die Kabel nicht quetschen oder beschädigen!
Inbusschraube M8x60
Menge: 4 Stück
Schritt 3: Befestigen der seitlichen Adbeckungen
Setzen Sie die seitliche Abdeckung, links (G), wie im Bild gezeigt auf den Rahmen und
befestigen Sie diese mit drei Linsenkopfschrauben.
Verfahren Sie nun ebenso mit der rechten seitlichen Abdeckung (H)
Linsenkopfschraube
Menge: 6 Stück
6
G
Linsenkopfschraube
Linsenkopfschraube
Inbusschraube M8x60
H
Linsenkopfschraube
Inbusschraube M8x60
