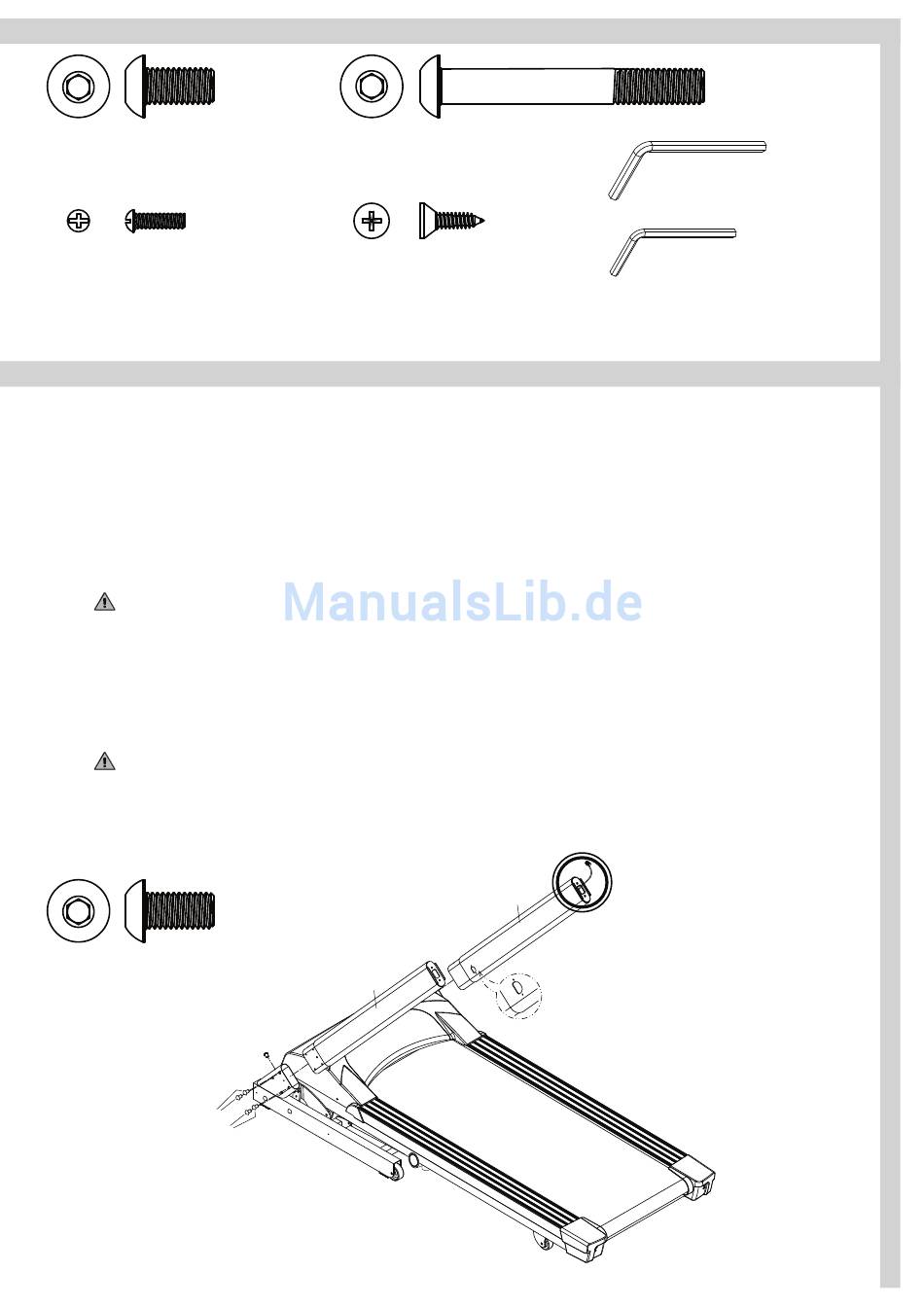

Montagematerial
Inbusschraube M8x15
Menge: 10 Stück
Blechschraube
Menge: 4 Stück
Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei
nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.
Montage
Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die
Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage
des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.
Schritt 1:
Montage der aufrechten Seitenrahmen
Setzen Sie den linken aufrechten Seitenrahmen (C) in die linke Aufnahme des Basisrahmens und
befestigen Sie ihn mit drei Inbusschrauben M8x15.
Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Befestigen Sie das Kontrollkabel, das sich in der rechten Aufnahme des Basisrahmens
befindet an dem unteren Endes des Drahtes, der sich im Inneren des rechten
aufrechten Seitenrahmens (D) befindet. Ziehen Sie nun das Kontrollkabel mittels des
Drahtes durch den rechten Seitenrahmen (D) nach oben.
Setzen Sie dann den rechten aufrechten Seitenrahmen in die rechte Aufnahme des
Basisrahmens und befestigen Sie ihn mit vier Inbusschrauben M8x15.
Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Achten Sie beim Einsetzen und Befestigen des rechten Seitenrahmens
unbedingt darauf, dass Sie das Kontrollkabel nicht quetschen oder beschädigen!
Inbusschraube M8x15
Menge: 6 Stück
Inbusschraube M8x15
Inbusschraube M8x15
Inbusschraube M8x60
Menge: 4 Stück
Linsenkopfschraube
Menge: 6 Stück
D
C
Inbusschlüssel, 6 mm
Inbusschlüssel, 5 mm
5
