Stromanschluss Feuerautomatik

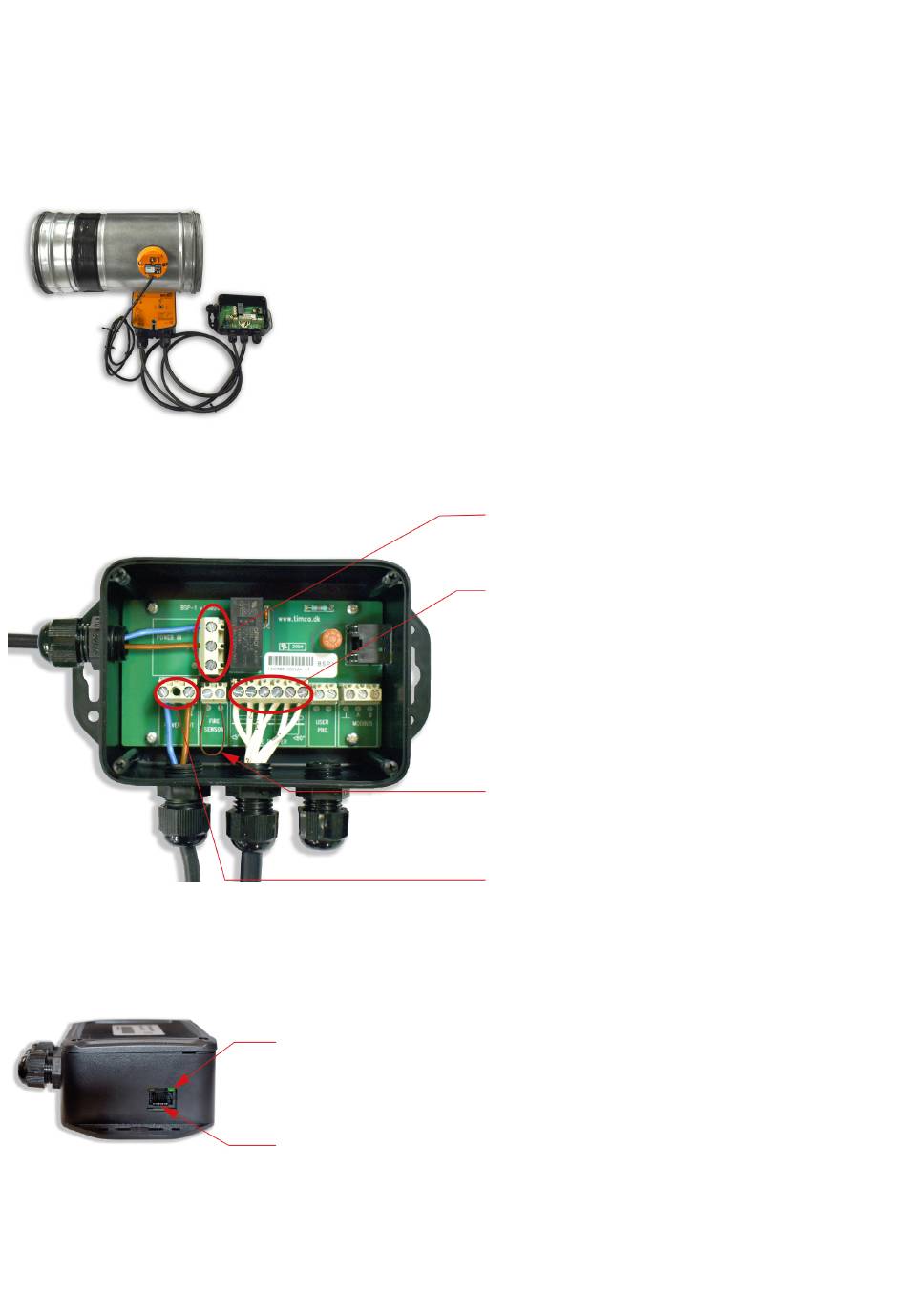

Anschluss von Feuerklappe

Es ist möglich Nilans Feuer Coonection Box zum Anschluss an die Feuerklappe zuzukaufen.
Die Feuerautomatik ist in der Steuerung integriert.
Belimo Feuerklappe
26
Grüne LED für aktive Klappe
RJ45-Verbindung zu Nilans Lüftungsgerät
Anschluss an das Kabelnetz 24 /230V AC
Null (blau) wird in N angeschlossen
Phase (braun) wird in F angeschlossen
Anschluss Signalkabel von Feuerautomatik
S1 (weiß) wird in Klemme S1 (GND) angeschlossen
S2 (weiß) wird in Klemme S2 (Klappe geschlossen, Sig-
nal) angeschlossen
S3 (weiß) wird in Klemme S3 angeschlossen
S4 (weiß) wird in Klemme S4 (GND) angeschlossen
S5 (weiß) wird in Klemme S5 angeschlossen
S6 (weiß) wird in Klemme S4 (Klappe offen, Signal) an-
geschlossen
Anschluss von externem Feuerthermostat
Wenn ein externer Feuerthermostat/Rauchthermos-
tat angeschlossen werden soll, muss die Kurzschluss-
brücke in der Reihenklemme entfernt und der externe
Feuer-/Rauchthermostat hier angeschlossen werden.
Anschluss von Feuerautomatik 24 / 230V AC
N (blau) wird in N1 angeschlossen
L1 (braun) wird in S angeschlossen
