Inhaltszusammenfassung für nilan CTS150

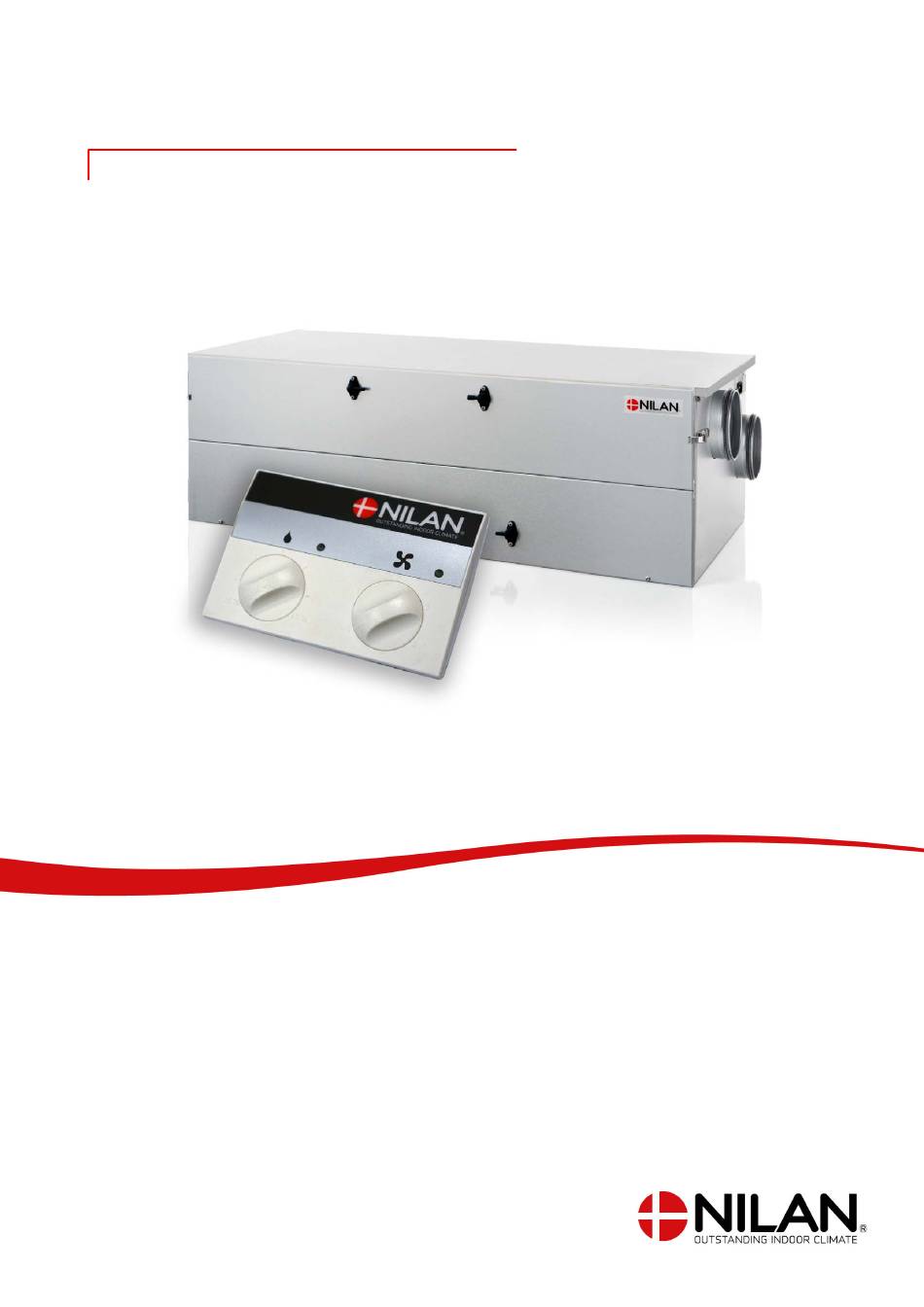

- Seite 1 MONTAGEANLEITUNG CTS150 BY NILAN Comfort CT150 / CT200 (Deutsch) Version 2.22 - 22.06.2018...
-
Seite 2: Inhaltsverzeichnis
.................................................. Montagebeschlag hinten (Zubehör) ......................................... Montagebeschlag Seite (Zubehör) ........................................Elektrische Montagearbeiten Stromanschlüsse ....................................................Sicherheit ......................................................Anschlussübersicht ................................................Bedieneinheit ......................................................CTS150-Bedieneinheit ..............................................Anschluss an Bedieneinheit ............................................Elektroanschluss für das Gerät ............................................Versorgung ....................................................Aggregat ......................................................Elektroanschluss für Zubehör .............................................. Benutzerwahl/Abzugshaube .......................................... - Seite 3 Comfort CT150 / CT200 (Deutsch) BY NILAN Abluft ........................................................Zuluft ........................................................Dachhaube ...................................................... Einstellen ........................................................Wichtige Informationen ..............................................Einstellstutzen ................................................... Druckabfall-Diagramm ..............................................Software-Einstellungen Bedieneinheit ......................................................Funktionen ....................................................Alarmmeldungen ..................................................Einstellen ........................................................Installieren des PC-Programm ..........................................PC-Einstellungs-Tool ................................................. Übersicht über verstellbare Parameter...
-
Seite 4: Sicherheit
Der Strom zum Gerät ist immer zu unterbrechen, bevor die Türen z. B. für Installation, Inspektion, Reinigung und Filterwechsel geöffnet werden. Entsorgung Lüftungsgerät Die Geräte von Nilan bestehen größtenteils aus wiederverwertbaren Materialien. Diese dürfen daher nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen an einer entsprechenden Sammelstelle vor Ort abgegeben werden. -
Seite 5: Allgemeine Informationen Einleitung
Bei weiteren Fragen zur Montage der Anlage nach dem Lesen der Anleitung wenden Sie sich bitte an einen Nilan-Fachhändler in Ihrer Nähe, den Sie auf http://www.nilan.de finden können. Zweck dieser Bedienungsanleitung ist es, dem Installateur Anweisungen für die korrekte Installation und Wartung des Gerätes an die Hand zu geben. -
Seite 6: Gerätetyp

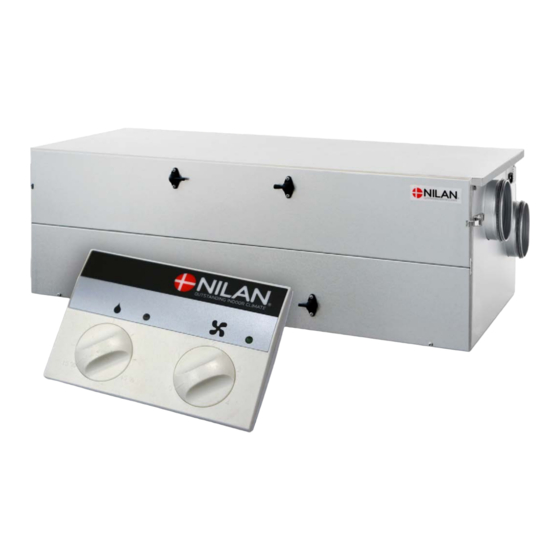

Gerätetyp Produktbeschreibung Die Comfort CT150 / CT200 ist ein Lüftungsaggregat mit Wärmerückgewinnung. Das Gerät sind für Luftmengen von bis zu 175 / 200 m /h bei einem externen Kanaldruck von 100 Pa ausgelegt. Das Aggregat leitet die feuchte, verbrauchte Luft über Bad, WC, Küche und Hauswirtschaftsraum aus der Wohnung und führt Frischluft über Wohnzimmer, Büro und allen anderen Wohnräumen zu. -
Seite 7: Maße
Comfort CT150 / CT200 (Deutsch) BY NILAN Maße Alle Angaben in mm Zuluft Seite links: Ø 125 1040 1000 Anschlüsse: 1. Außenluft 2. Zuluft 3. Abluft 4. Fortluft 5. Kondenswasserablauf... - Seite 8 Zuluft Seite rechts: 1040 Ø 125 1000 90,1 Anschlüsse: 1. Außenluft 2. Zuluft 3. Abluft 4. Fortluft 5. Kondenswasserablauf...
-
Seite 9: Zubehör
Überprüfen Sie regelmäßig, dass sich Wasser im Siphon befindet. Während des Sommers, wenn keine Kondensatwasserbildung stattfindet, kann der Siphon austrocknen. Im Siphon von Nilan gibt es einen Ball, der dafür sorgt, dass keine Luft in das Gerät eingesaugt wird, sodass das Kondensatwasser ungehindert... -
Seite 10: Schalldämmender Flexschlauch
Schalldämmender Flexschlauch Um eine spätere Wartung der Lüftung zu erleichtern, empfehlen wir die Montage einer Flexverbindung zwischen Lüftungsgerät und Kanalsystem. Durch Nilans schalldämmenden Flexschlauch wird gleichzeitig eine gute Schalldämmung für das Kanalsystem und die Fortlufthauben erzielt. Seiten - Montagewinkel für senkrechte Montage Zur senkrechten Montage des Gerätes kann eine Wandhalterung erworben werden, in der die Kanäle auch verdeckt geführt werden können. -
Seite 11: Aufstellen Montage
Neigung Richtung des Kondensat Ablaufes vorhanden sein. Montagefehler können Feuchtigkeit und Wasserschäden mit sich führen. Sollten Sie Ihre Nilan Comfort Anlage nicht an der Wand oder Decke aufhängen, MUSS das Gerät auf eine waagerechte, feste Unterlage montiert werden. Zuluft Seite links... -
Seite 12: Montageschienen
Montageschienen Bei der Comfort CT150 befindet sich stets ein Satz Montageschienen im Lieferumfang. Die Schienen sind in einem Abstand von 1045 mm befestigt. Schieben Sie das Gerät in die Schienen ein und fixieren Sie es, indem Sie die Enden der Schienen nach oben biegen. Mit diesem einfachen Verfahren wird vermieden, dass Sie das Gerät gleichzeitg halten und verschrauben müssen. -
Seite 13: Montagebeschlag Seite (Zubehör)
Comfort CT150 / CT200 (Deutsch) BY NILAN Montagebeschlag Seite (Zubehör) Ein Montagebeschlag zur Montage seitlich am Aggregat ist als kostenpflichtiges Zubehör erhältlich. Comfort CT150 ist für die Montage eines Seitenbeschlags an der linken oder rechten Seite vorbereitet. Die Kanäle lassen sich hinter den Beschlag führen, sodass die Installation ansprechend aussieht. -
Seite 14: Elektrische Montagearbeiten Stromanschlüsse
Elektrische Montagearbeiten Stromanschlüsse Sicherheit ACHTUNG Alle Arbeiten müssen von qualifiziertem Personal und in Übereinstimmung mit geltenden Gesetzen und Bestimmungen durchgeführt werden. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Geräts muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel bei Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. -
Seite 15: Bedieneinheit
Comfort CT150 / CT200 (Deutsch) BY NILAN Bedieneinheit CTS150-Bedieneinheit Die Bedieneinheit wird standardmäßig mit einem 4 m langen Kabel mit RJ11-Stecker an jeder Seite geliefert. Ein Stecker befindet sich in der Bedieneinheit, über den andere Elemente mit dem Gerät verbunden werden können. -
Seite 16: Elektroanschluss Für Das Gerät
Elektroanschluss für das Gerät Versorgung WARNUNG Die Stromversorgung, einschließlich Sicherheitsschalter, ist von einem fachkundigen Elektriker zu installieren. Ein Stromkabel für den Anschluss an eine Steckdose befindet sich im Lieferumfang. Das Gerät muss unbedingt geerdet werden. Aggregat Stromversorgung 230V 50Hz max. 13A Sicherheitsschalter... -
Seite 17: Elektroanschluss Für Zubehör
BY NILAN Elektroanschluss für Zubehör Benutzerwahl/Abzugshaube Die Benutzerwahl an der CTS150-Steuerung ist ein Verteilerstecker, der an das Aggregat angeschlossen wird. Bei Aktivierung der Benutzerwahl wird das Aggregat in Stufe 4 laufen und andere Funktionen übersteuern. Der Benutzerwahl kann dazu benutzt werden, um den Dunstabzugshaube über das Gerät zu laufen. Es ist auch möglich den Zuluft und Abluft ungleich laufen zu lassen. -
Seite 18: Externes Elektro-Vorheizregister
Externes Elektro-Vorheizregister Wenn das Aggregat nicht als Polar-Ausführung mit eingebautem Vorheizregister erworben wurde, kann ein externes Vorheizregister für die nachträgliche Montage hinzugekauft werden. Das Elektro-Vorheizregister wird mit dem notwendigen Temperaturfühler im Außenluftkanal vor dem Aggregat montiert und an die externe Stromversorgung angeschlossen. Min. -
Seite 19: Sanitäre Arbeiten Kondenswasserablauf
Mindestanforderungen, hat einen geringeren Nachfüllbedarf. INFO Nilan bietet auch einen Siphon mit einem Ball an. Der Ball sorgt dafür, dass keine Luft durch den Kondenswasserablauf in das Gerät gesogen wird, wenn der Siphon ausgetrocknet ist. Auf diese Weise wird sichergestellt, dass das Wasser stets aus der Auffangschale abgeleitet werden kann. -
Seite 20: Anschluss Siphon
Anschluss Siphon Ø20 mm Ø20 mm Ø20 mm min. 50 mm min. 112,5 mm min. 50 mm min. 170 mm Anschluss Siphon allgemeine Anschließen Nilan Siphon mit Ball Der Siphon kann gedreht werden... -
Seite 21: Sanitäre Arbeiten Bei Zubehör
Comfort CT150 / CT200 (Deutsch) BY NILAN Sanitäre Arbeiten bei Zubehör Siphon mit Kugel (optional) Anschlussmöglichkeiten mit Nilans Siphon: 1. Siphon mit Stutzen von Ø32 mm 2. Reduzierstutzen für Ø20 mm 3. Reduzierstück für ¾"-RG 4. Reduzierstutzen für ½"-Schlauch... -
Seite 22: Lüftermontage
Spiro-Rohren nicht möglich ist. Gerät Nilan empfiehlt die Montage einer flexiblen Verbindung zwischen der Lüftung und dem Kanalsystem. So wird vermieden, dass Schwingungen von dem Gerät auf das Kanalsystem übertragen werden. Zudem wird die Arbeit der Wartung erleichtert, bei der das Gerät versetzt werden muss. -
Seite 23: Abluft
Comfort CT150 / CT200 (Deutsch) BY NILAN Abluft Die Abluftventile werden in den Feuchträumen montiert. Die Platzierung sollte dort erfolgen, wo die Feuchtigkeit am besten abgesogen werden kann. Feuchträume: • Badezimmer • WC • Küche • Hauswirtschaftsraum Zuluft Die Zuluftventile werden in den Wohnräumen strategisch angebracht, wo sie am wenigsten stören. Wir empfehlen, die Zuluftventile nicht über Sitzplätze anzubringen, da die Zuluft als Zugluft empfunden... -
Seite 24: Einstellen
Einstellen Wichtige Informationen ACHTUNG Damit das Lüftungssystem optimal läuft, muss es korrekt eingestellt sein. Wir empfehlen, dies von Fachleuten durchführen zulassen. Es ist wichtig, die gesamte Zuluft und die gesamte Abluft zu messen. Das System muss ein Mindestvakuum aufweisen, d. h., es muss mehr Luft eingesogen werden, als herausgelassen wird, um zu verhindern, dass Feuchtigkeit in die Gebäudeteile gedrückt wird. -
Seite 25: Software-Einstellungen Bedieneinheit
2. Grüne Leuchtdiode: Leuchtet, wenn das Gerät in Betrieb ist 3. Einstellung von niedriger Luftfeuchtigkeit: Einstellbar zwischen 15 und 45 % 4. Rote Leuchtdiode: Blinkt bei Alarmmeldung Alarmmeldungen Wenn das Gerät in den Alarmzustand gewechselt ist, wird die ROTE Leuchtdiode der CTS150- Bedieneinheit zu blinken anfangen. Alarmbeschreibung Alarm... -
Seite 26: Einstellen
Einstellen Installieren des PC-Programm Der PC wird über die USB-BF-Verbindung mit dem Gerät verbunden. Dazu benötigen Sie ein USB- ABKabel. Die PC-Anwendung kann über NilanNet im Menü After Sales / Software heruntergeladen werden. • Installieren Sie die neuste Software "Installer PC Tool " •... - Seite 27 Comfort CT150 / CT200 (Deutsch) BY NILAN 7. Auf JA klicken um Änderungen auf dem PC zuzulassen 8. Das PC-Programm wird installiert 9. Auf SCHLIESSEN klicken um die Installation fortzusetzen 10. Der USB-Treiber wird übertragen 11. KlikWEITER 12. Auf INSTALLIEREN klicken um den USB-Treiber zu installieren 13.
-
Seite 28: Pc-Einstellungs-Tool
Installationsproblem ACHTUNG Wenn Installationsprobleme auftreten, kann dies durch Auswahl des richtigen Treibers für Ihre Windows-Version behoben werden. Überprüfen Sie im Menü Computer - Funktionen . Wenn der PC 32-Bit ausführt, wählen Sie im Explorer folgendes aus: C:\Program Files (x86)\STMicroelectronics\Software\Virtual comport driver\Win (7 oder 8) Doppelklick auf: dpinst_x86 Wenn der PC 64-Bit ausführt, wählen Sie im Explorer folgendes aus: C:\Program Files (x86)\STMicroelectronics\Software\Virtual comport driver\Win (7 oder 8) -
Seite 29: Übersicht Über Verstellbare Parameter
Comfort CT150 / CT200 (Deutsch) BY NILAN Übersicht über verstellbare Parameter Standardeinstellung Beschreibung Intervall Einstellung der Ventilatoren Ventilatorstufe 0 kann nicht eingestellt werden Ventilatorstufe 1 Zuluft/Abluft (niedrige Luftfeuchtigkeit) [0 - 100] 23 / 25 Ventilatorstufe 2 Zuluft/Abluft (Grundleistung) [0 - 100]... - Seite 31 Comfort CT150 / CT200 (Deutsch) BY NILAN...
