Stromanschluss; Anschluss Zwischen Außen- Und Innenteil - nilan Compact P AIR 9 Montage Und Wartung

Stromanschluss

Die Wärmepumpe von einem autorisierten Elektroinstallateur elektrisch anschließen lassen.
beachten Sie die beigefügten Schaltplan
1 x 230 V, 16 A, außenteil
3 x 230 V, 16 A, innenteil
Anschluss zwischen Außen- und Innenteil
Die Rohrleitungen zwischen Außenteil und Innenteil sollen so kurz sein wie möglich. Das Außen-
rohr sollte gegen Wärmeverlust isoliert sein.
Die Rohrleitungen werden mit einem 20 m langen Kabel mit Steck-Verbindung angeschlossen.
Ret til ændringer forbeholdes
10: Stromversorgung
11: Kondens Ablauf, 32 mm
19: Central heating inflow , 1"
20: Central heating return , 1"

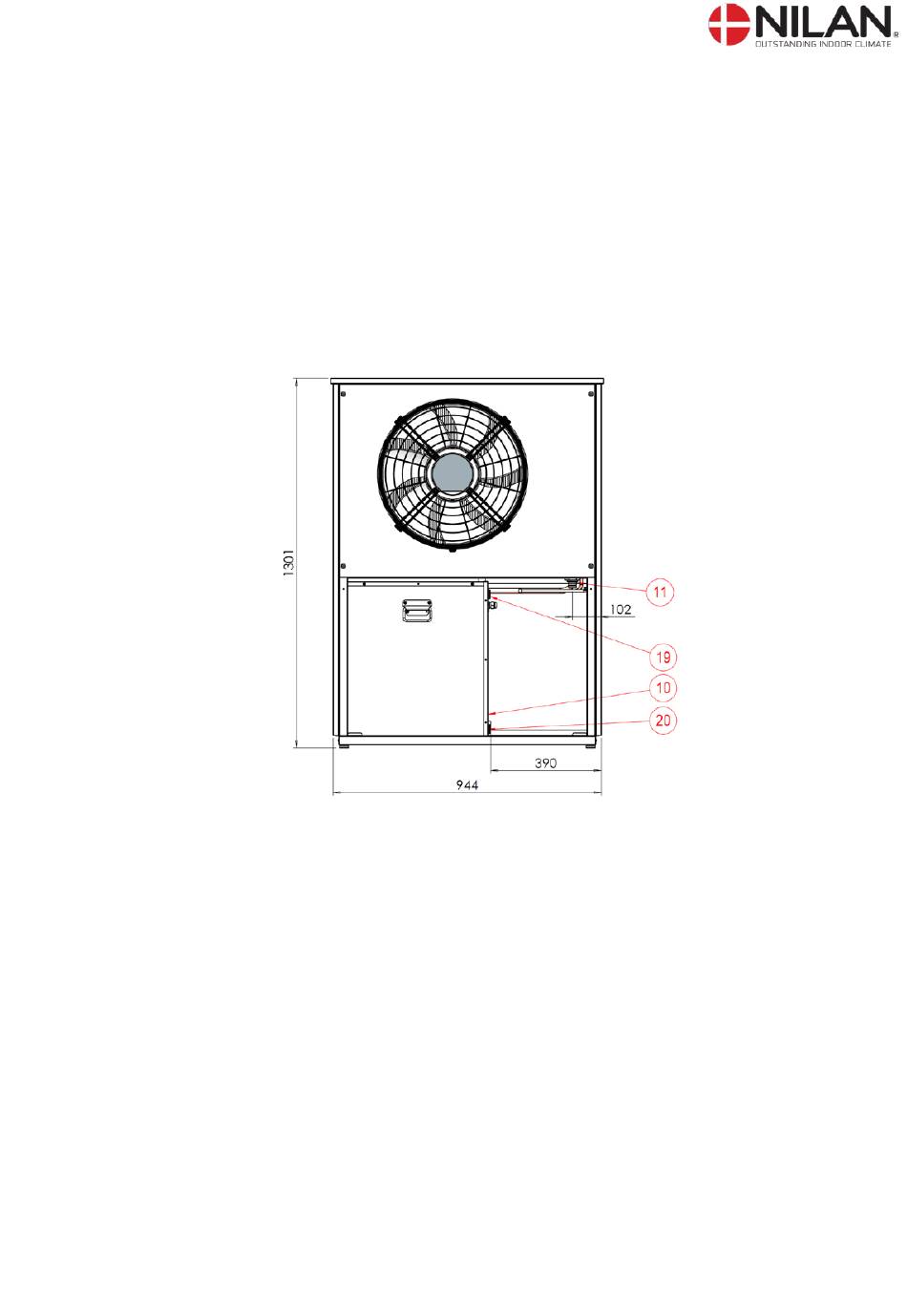

Anschluss Außenteil
Figur 14:
Bitte
Side 24 af 34
