Messabweichung - Endress+Hauser Levelflex M FMP40 Trennschicht Kurzanleitung

Levelflex M FMP40 4...20 mA HART

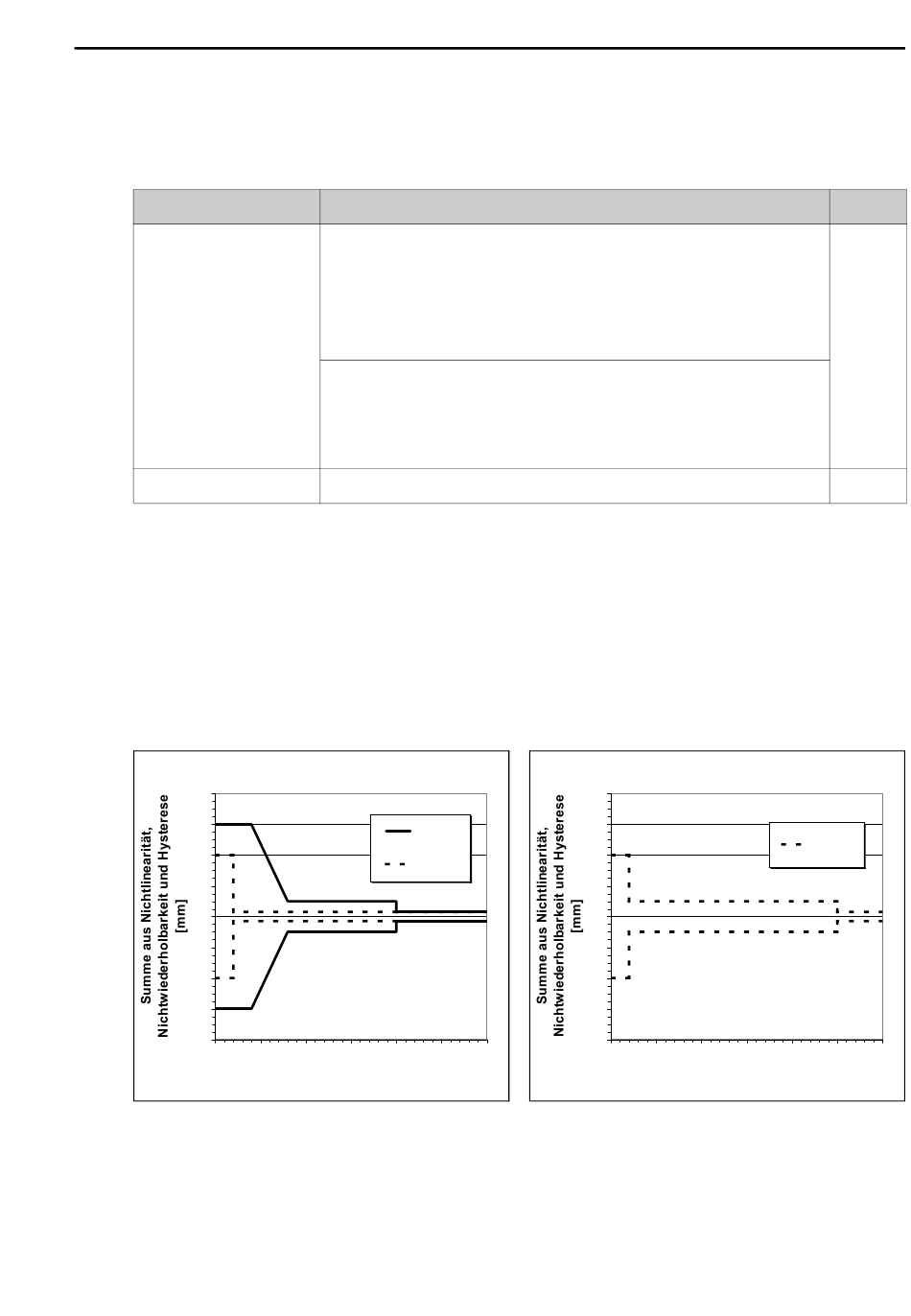

5.4.8 Messabweichung

Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang:
Summe aus Nichtlinearität,
Nichtwiederholbarkeit und
Hysterese
Offset / Nullpunkt
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die
Einbauverhältnisse ergibt, bei Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche Off-
set/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057))
bei der Inbetriebnahme beseitigt werden.
Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandsmes-
sung folgende Messabweichung (Elektronikvarianten Füllstand und Trennschicht):
80
60
40
20
0
-20
-40
-60
-80
0
Abstand vom Sondenende [mm]
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts
(0 bis 250 mm vom Sondenende) nicht möglich (untere Blockdistanz).
Endress+Hauser
digital
Füllstand (Elektronikvarianten Füllstand und Trennschicht):
– Messbereich bis 10 m: ±3 mm
– Messbereich >10 m: ±0,03 %
bei PA-beschichteten Seilsonden:
– Messbereich bis 5 m: ±5 mm
– Messbereich > 5 m: ±0,1 %
Trennschicht (nur Elektronikvariante "K" Trennschichtmessung):
– Messbereich bis 10 m: ±10 mm
Bei Trennschichtdicken <60 mm kann die Trennschicht nicht mehr vom
Gesamtfüllstand unterschieden werden, so dass beide Ausgangssignale
identisch sind.
±4 mm
Stabsonde und Koaxsonde
DK = 2
DK > 7
50 100 150 200
L00-FMP4xxxx-05-00-00-de-001
80
60
40
20
0
-20
-40
-60
-80
250 300
Seilsonde
0 50 100 150
Abstand vom Sondenende [mm]
Inbetriebnahme
analog
±0,06 %
±0,03 %
DK > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-002
27
