Inbetriebnahme
Position LEDs
1 LED grün (gn)
2 LED gelb (ye)
3 LED rot (rd)
An der metallischen Gehäusekappe (IP69
außen vorhanden. Ein Anschlusskabel mit M12 Stecker und LED-Anzeige ist als Zubehör
bestellbar. Die beschriebenen Funktionen der grünen und roten LED können am Stecker
M12 mit LED nicht nachgebildet werden.
9.7

Funktion der LEDs

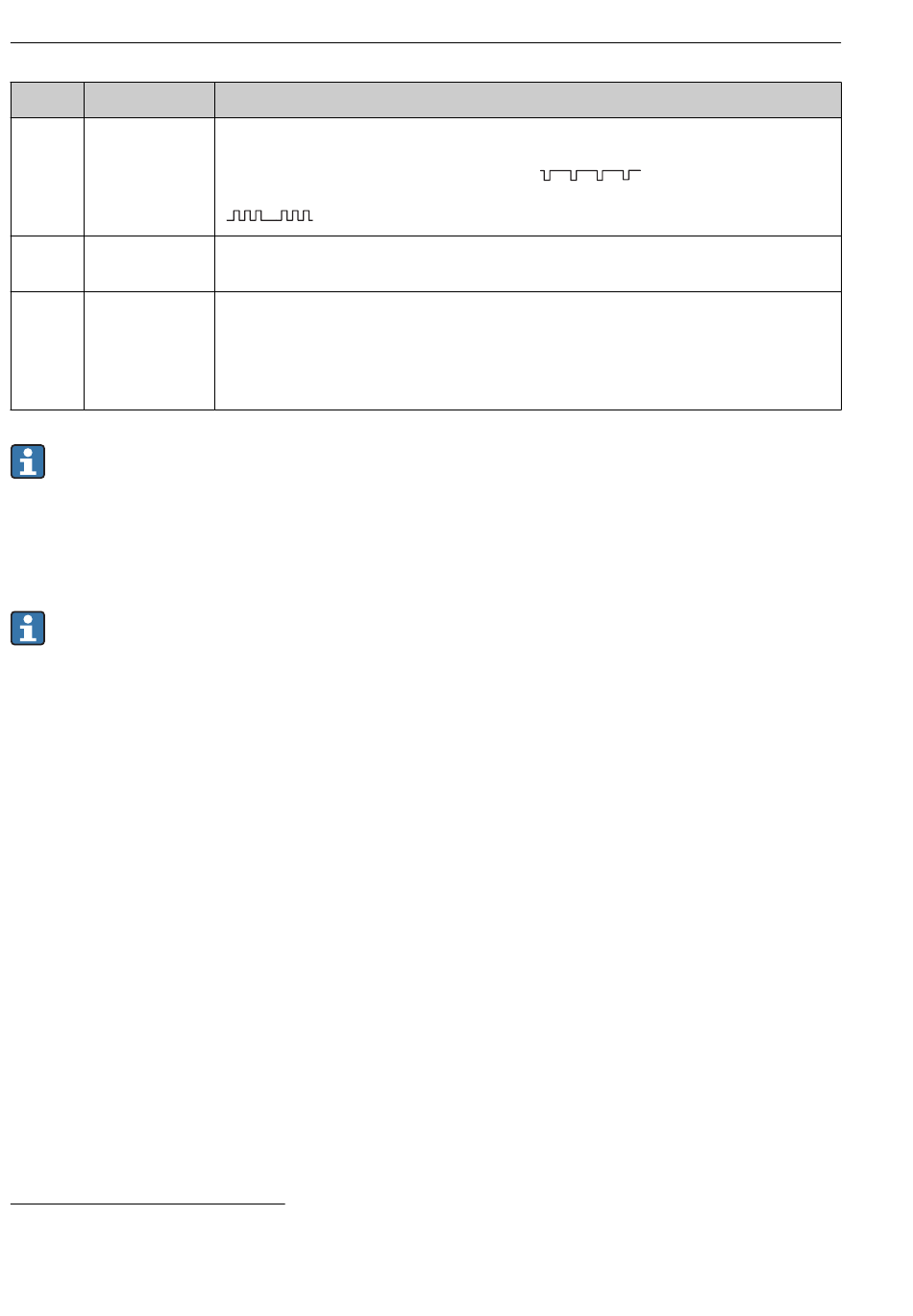

Die Schaltausgänge können beliebig konfiguriert werden. Die folgende Tabelle zeigt das
Verhalten der LEDs im SIO-Modus:
1) Die IP69K Schutzklasse ist definiert nach DIN 40050 Teil 9. Diese Norm ist seit dem 01.11.2012 zurückgezogen
und wurde durch die DIN EN 60529 ersetzt. Die Bezeichnung der IP Schutzklasse hat sich dadurch zu IP69 geän-
dert.
20
Beschreibung der Funktion
Messgerät ist betriebsbereit
leuchtet: SIO-Modus
blinkt: Aktive Kommunikation, Blinkfrequenz
blinkt mit erhöhter Leuchtstärke: Gerätesuche (Identifikation des Gerätes), Blinkfrequenz
Anzeige des Sensorzustands
leuchtet: Sensor ist von Flüssigkeit bedeckt.
Warnung/Wartungsbedarf
blinkt: Fehler behebbar, z. B. ungültiger Abgleich
Störung/Geräteausfall
leuchtet: Fehler nicht behebbar, z. B. Elektronikfehler
Diagnose und Störungsbehebung (siehe Betriebsanleitung)
1)
) ist keine Signalisierung durch LEDs von
Liquipoint FTW23 IO-Link
