Inbetriebnahme Vor-Ort-Anzeige

9.2.1

Lichtsignale (LEDs)

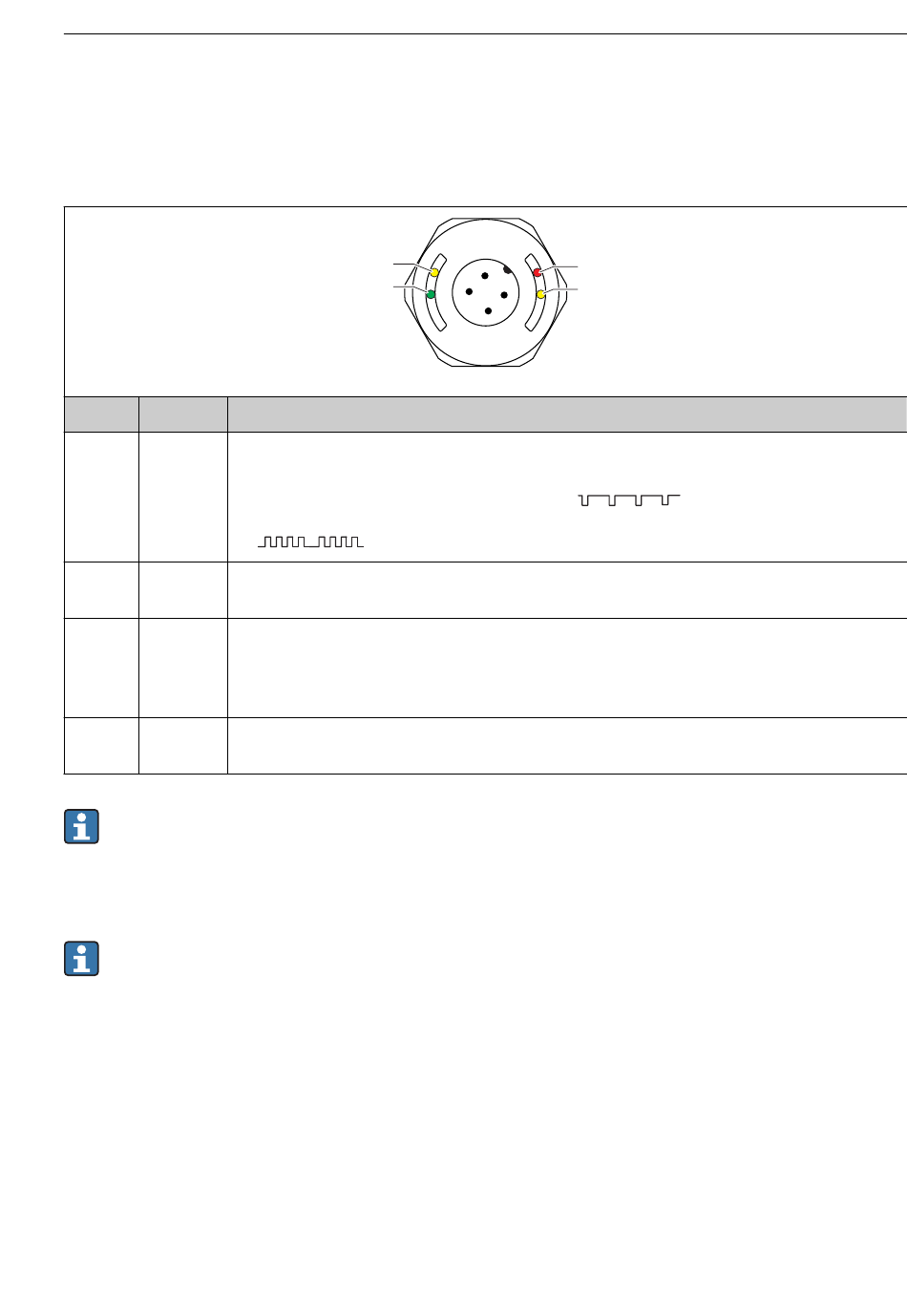

Position der LEDs in der Gehäusekappe
Position LED Farbe
1 grün (gn)
2 gelb (ye)2
3 rot (rd)
4 gelb (ye)1
Bei metallischer Gehäusekappe (IP69) ist keine Signalisierung durch LEDs von außen
vorhanden. Bei Bedarf, kann ein Anschlusskabel mit M12 Stecker und LED-Anzeige
bestellt werden. Siehe Zubehör.
9.2.2

Funktion der LEDs

Die Schaltausgänge können beliebig konfiguriert werden. Die folgende Tabelle zeigt das
Verhalten der LEDs im SIO-Modus:
Endress+Hauser
2
1
Status/Kommunikation
• leuchtet: SIO-Modus
• blinkt: Aktive Kommunikation, Blinkfrequenz
• blinkt mit erhöhter Leuchtstärke: Gerätesuche (Identifikation des Gerätes), Blinkfrequenz
Schaltzustand/Schaltausgang 2
leuchtet wenn Sensor mit Medium bedeckt ist
Warnung/Wartungsbedarf
blinkt: Fehler behebbar, z. B. ungültiger Abgleich
Störung/Geräteausfall
leuchtet: Siehe Diagnose und Störungsbehebung
Schaltzustand/Schaltausgang 1
leuchtet wenn Sensor mit Medium bedeckt ist
3
2
3
4
1
4
Beschreibung der Funktion
Inbetriebnahme
