Liquipoint FTW23 IO-Link

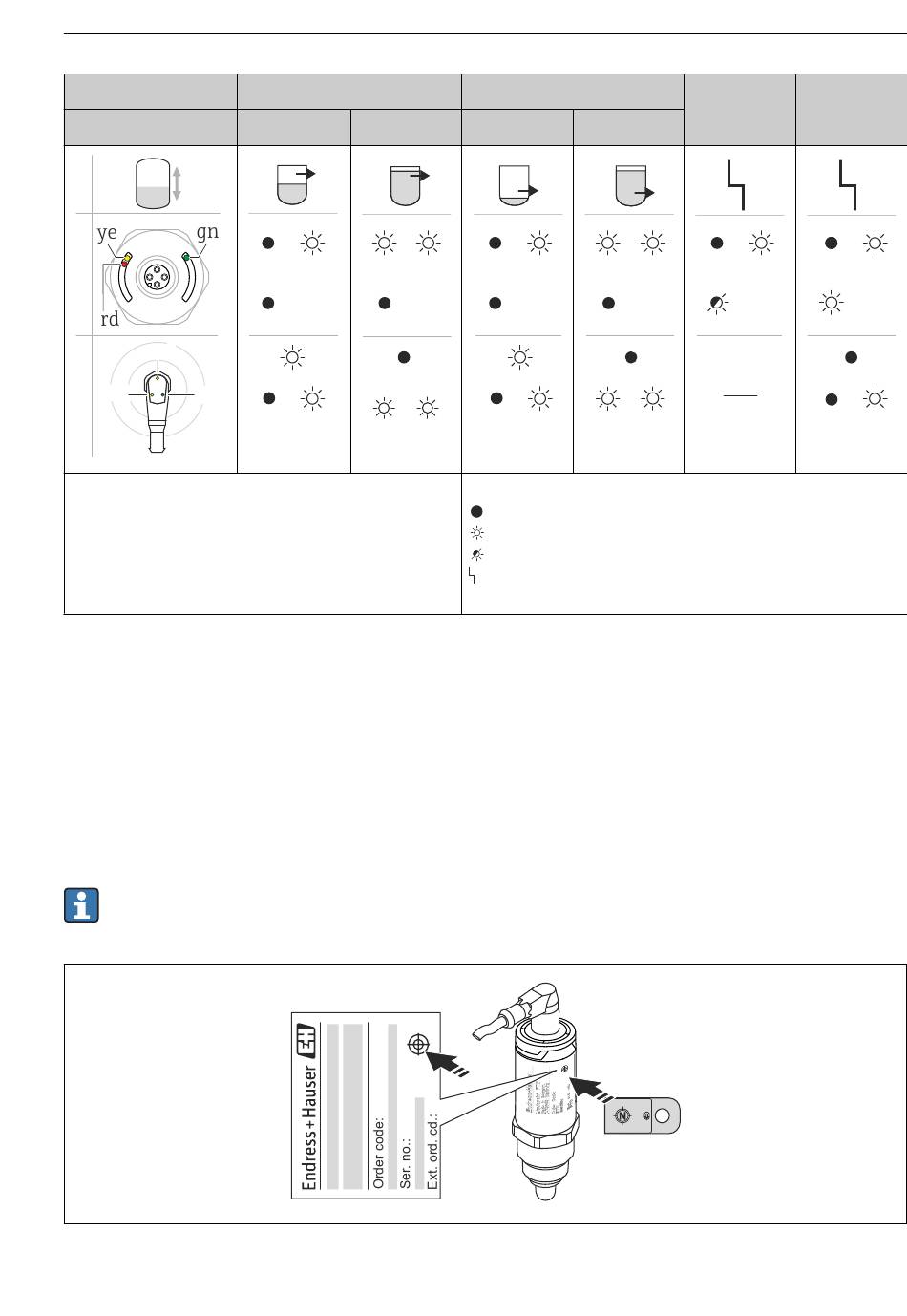

Betriebsarten
Sensor
1
4
1
2
3
ye1
2
gn
ye2
1: LEDs an der Gehäusekappe
2: LEDs am Stecker M12
LED-Farben:
gn = green (grün), ye = yellow (gelb), rd = red (rot)
9.8

Funktionstest des Schaltausgangs

Funktionstest durchführen, während das Messgerät in Betrieb ist.
‣
Testmagnet mindestens 2 Sekunden an die Markierung am Gehäuse halten.
 Der aktuelle Schaltzustand invertiert und die gelbe LED ändert ihren Zustand. Beim
Entfernen des Magnets wird der dann gültige Schaltzustand angenommen.
Wird der Testmagnet länger als 30 Sekunden an die Markierung gehalten, blinkt die rote LED:
Das Messgerät kehrt automatisch in den aktuellen Schaltzustand zurück.
Der Testmagnet ist nicht im Lieferumfang enthalten. Er kann optional als Zubehör
bestellt werden.
 6 Position für Testmagnet am Gehäuse
Endress+Hauser
MAX
frei bedeckt
MIN
frei bedeckt
Symbole/Beschreibung
leuchtet nicht
leuchtet
blinkt
Störung/Warnung
— keine Signalisierung
Inbetriebnahme
Warnung Störung
A0024417
