Operating Instructions

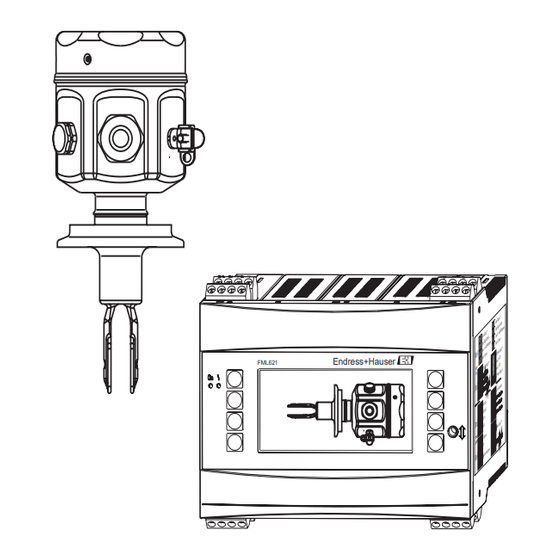

Liquiphant M Density FTL51C
FML621
KA286F/00/a6/11.07
71061335
de - Dichte & Konzentrationsmessung
en - Density & Concentration Measurement
fr - Mesure de densité & de concentration
es - Medición de densidad y concentración
it - Misura di densità e concentrazione
nl - Dichtheids-& concentratiemeting
p p l y 2+
w e r s u
S l o t A
