Liquipoint FTW23 IO-Link
5.2
Messgerät montieren
5.2.1
Benötigtes Werkzeug
Gabelschlüssel oder Montagesteckschlüssel SW32
– Beim Einschrauben nur am Sechskant drehen.
– Drehmoment: 15 ... 30 Nm (11 ... 22 lbf ft)
5.2.2

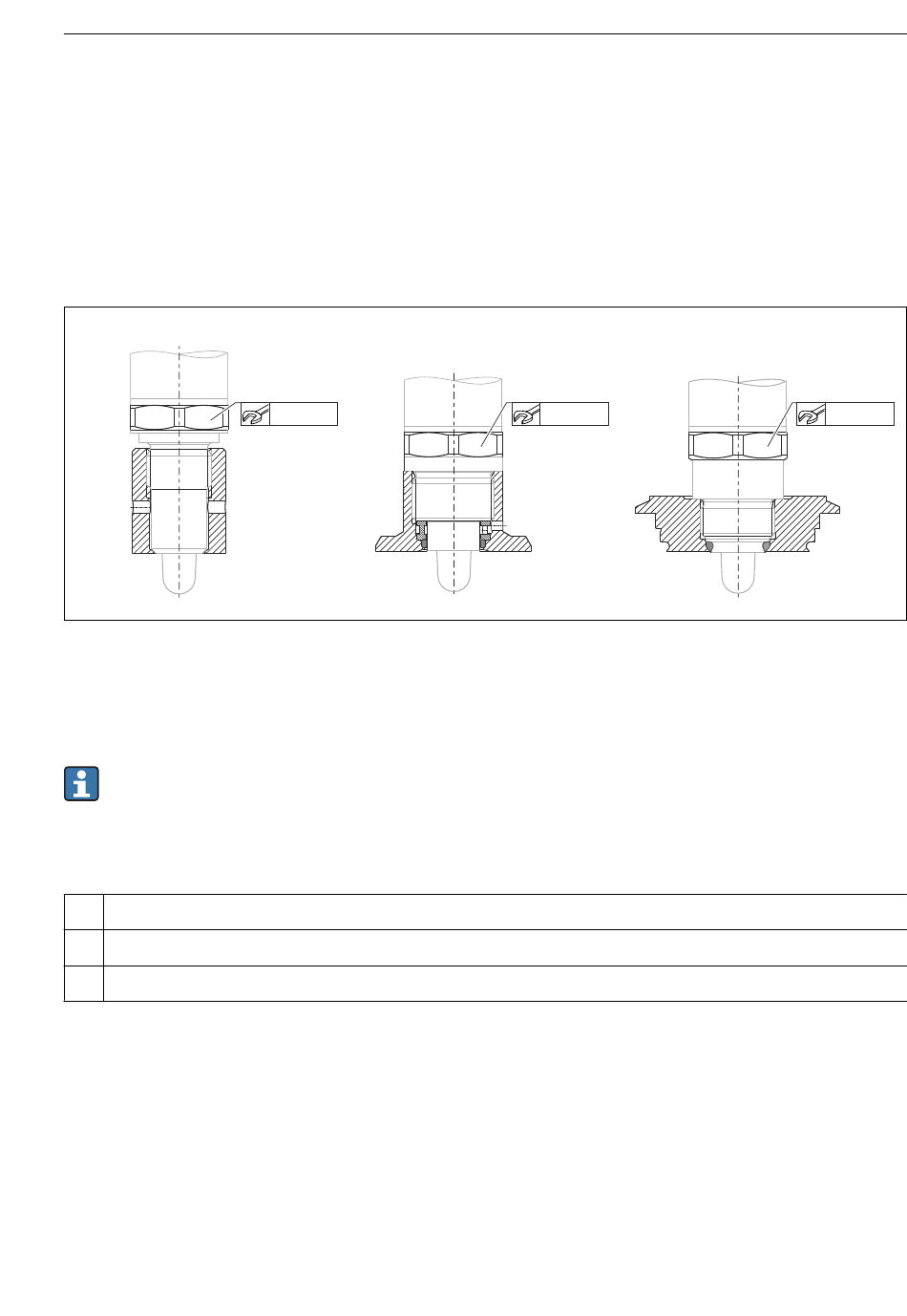

Einbau
A
A
Gewinde G ½"
B
Gewinde G ¾"
C
Gewinde M24x1.5
Metallische oder nicht metallische Behälter oder Rohrleitungen gemäß EMV berücksich-
tigen, siehe Technische Information TI01202F.
5.3
Montagekontrolle
Ist das Gerät unbeschädigt (Sichtkontrolle)?
Ist das Gerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt?
Ist das Gerät sachgerecht befestigt?
Endress+Hauser
B
32 mm
C
32 mm
Montage
32 mm
A0024688
11
