8.4
Wechsel Pick-up Zinken
Verschleißarten von Pick-up Zinken:
Seitlicher Verschleiß am Zinkenschenkel
•
•
Verschleiß an der Zinkenspitze; der Flugkreis der Pick-up Zinken wird kleiner
•
Zinkenschenkel können aufgrund von Materialermüdung abbrechen
Der Zinkenwechsel sollte erfolgen, wenn
der seitliche Verschleiß größer als die halbe Drahtstärke ist
•
•
Der Flugkreis der Zinkenspitze radial um mehr als 15mm kleiner geworden ist
•
Ein Zinkenschenkel gebrochen ist

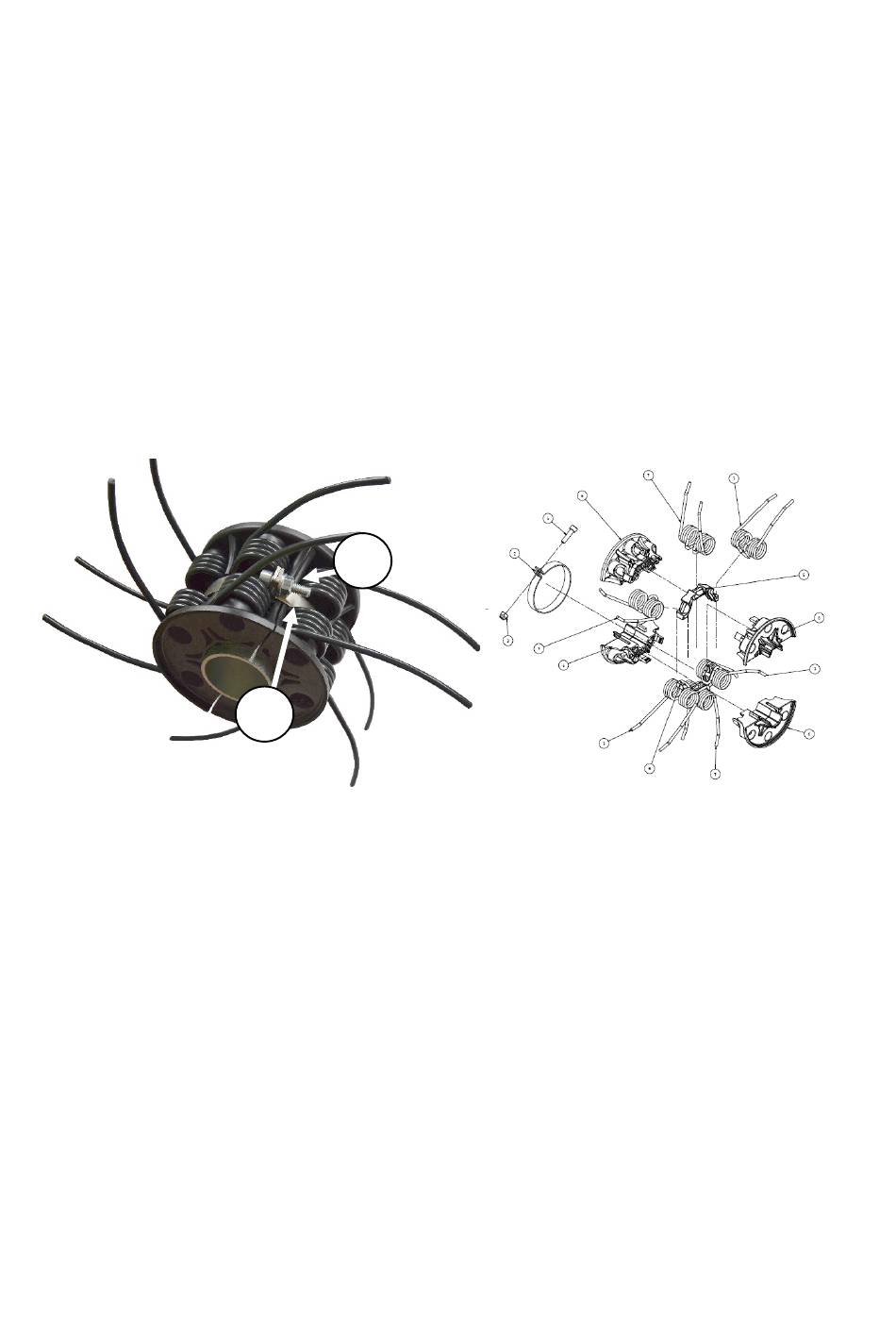

1) An der betroffenen Stelle die Abstreifer oben lösen.
2) Abstreifer können nach unten gebogen werden, um den Zutritt zur Zinkenscheibe zu
ermöglichen.
3) Schraube M8 ① an der Spannklammer ②lösen.
4) Halbschalen abnehmen und beschädigte Zinken wechseln.
5) Zinkenscheibe wieder zusammenfügen und mit der Spannklammer wieder montieren.
Schrauben M8 mit Nennmoment festziehen.
6) Abstreifer wieder montieren.
1
2
35
