4.8
Hydraulik
Die hydraulische Versorgung der beiden Arbeitseinheiten erfolgt über 2 separate einfach wirkende
Steuergeräte. Der Rücklauf vom Öl erfolgt über den Rücklauf Kat. 4 vom Load-Sensing Anschluss.

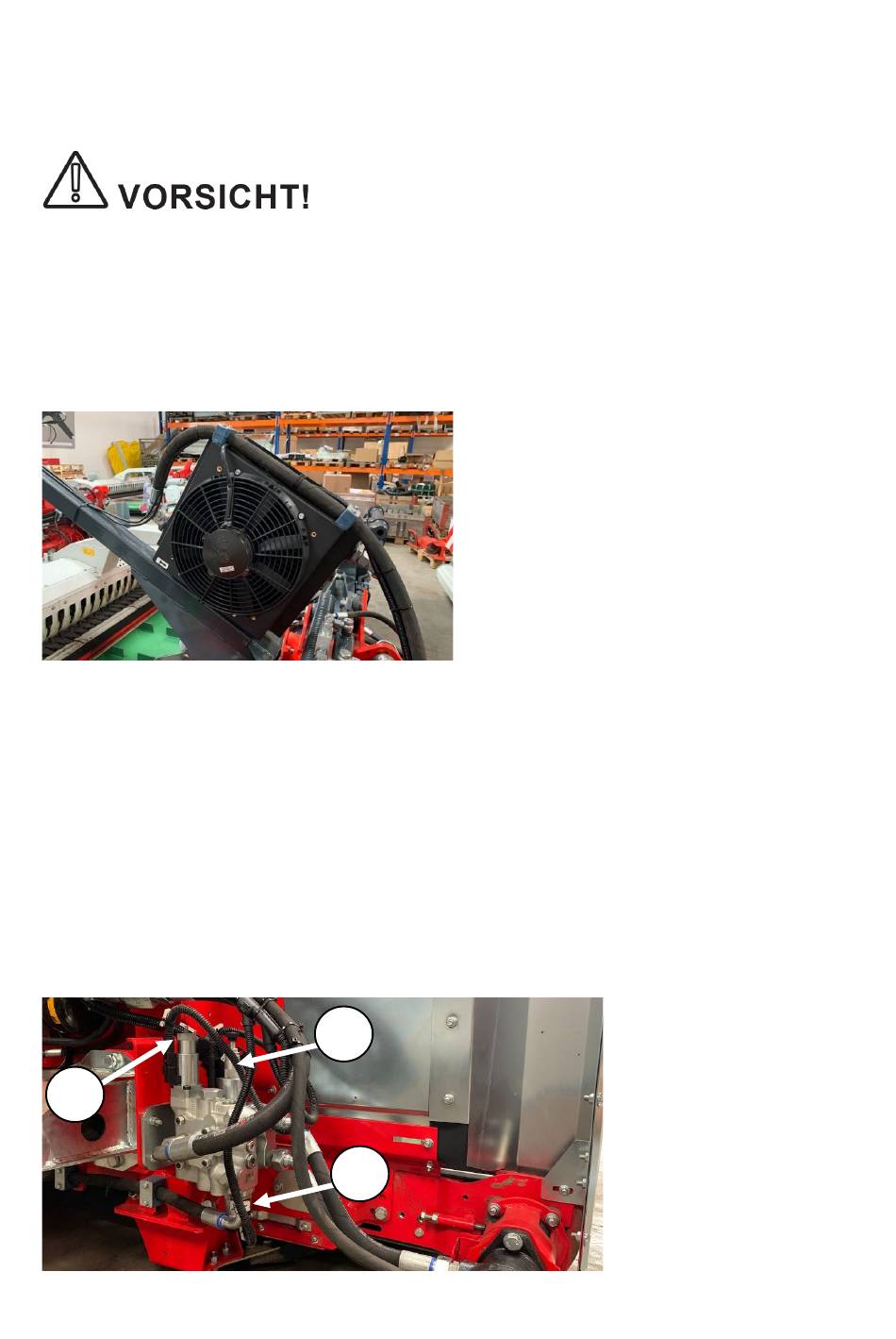

4.8.1 Ölkühler
In der Rücklaufleitung ist ein Ölkühler integriert um unnötige Überhitzung zu vermeiden. Niedrige
Öltemperatur => bessere Schmiereigenschaften => lange Lebensdauer aller hydraulischen
Komponenten.
Sobald die Bedienung eingeschaltet wird, läuft der Kühler immer mit.
4.8.2 Bandmodul jeweils auf rechter und linker Arbeitseinheit
Hydraulik-Bandmodul: Steuerung der Bandrichtung links ① und rechts ② sowie der
Bandgeschwindigkeit ③.
Notbedienung falls elektromagnetische Ventile nicht funktionieren:
Mechanische Notbetätigung des Hydraulik-Hauptmoduls im Falle eines Kabelschadens
•
(Ventile können nicht mehr elektromagnetisch betätigt werden).
Je nach gewünschter Bandrichtung die Schraube ① oder ② im Uhrzeigersinn drehen
•
Bandgeschwindigkeit über die Schraube ③ wählen: im Uhrzeigersinn weiter nach innen
drehen => das Band läuft schneller
3
Der Rücklauf muss immer als erstes angeschlossen werden –
niemals Öldruck auf Rücklauf geben – Gefahr von der
Beschädigung vom Ölkühler.
Ölkühler
2
1
Bandmodul
14
