7.8

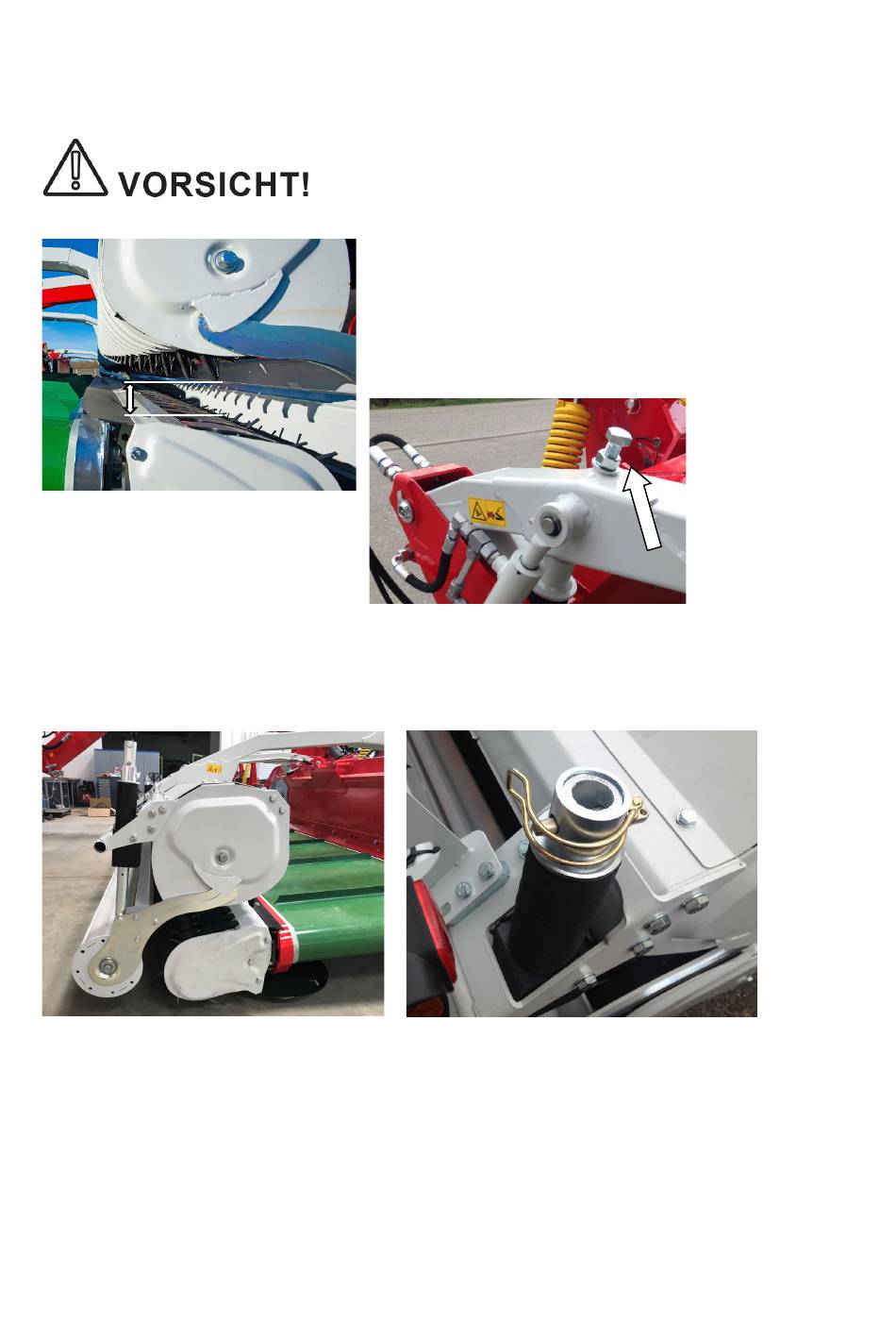

Rotorposition, Rotordämpfung und -entlastung
Der Rotor muss so eingestellt werden, dass der senkrechte Abstand zwischen Rotorzinkenspitzen und
Pick-up ca. 6 cm beträgt.
Der Abstand Rotorzinkenspitzen zur Pick-up sollte nicht kleiner als 6 cm sein.
6 cm
7.9
Schwadrolle
Die Schwadrolle kann über das Haltegestänge in der Höhe verstellt werden.
Es sind je zwei Positionen oben und unten verfügbar.
Grundeinstellung: tiefste Position der Schwadrolle
Empfehlung:
Position tief: für wenig Erntegut und sehr kurzes Gras
Position hoch: für hohe Massen und langes Erntegut
Kollision Rotor mit Pick-up
Rotorzinken können beim Aufschlagen auf die Pick-up brechen.
Höheneinstellung des Rotors (Abstand Rotor zu Pick-up)
1. Kontermutter lösen.
2. Rotor höherstellen: Schraube im Uhrzeigersinn drehen.
3. Rotor niedriger einstellen: Schraube gegen den
Uhrzeigersinn drehen.
Kontermutter wieder festziehen.
4.
30
