Verbinden der Hydraulikleitungen
Wichtig: die Maschine immer im gleichen Zustand der Klappung an den Traktor anbauen oder
abbauen. Damit wird sichergestellt, dass der Hydraulikölstand im Traktor unverändert bleibt. Wird
dies nicht beachtet, kommt es zu Ölmangel bzw. Ölüberlauf im Traktor.
1. Vor dem Ankuppeln der Hydraulikleitungen alle Steuergeräte auf Schwimmstellung geben
und den Traktor abstellen, damit die Load-Sensing Anschlüsse drucklos sind.

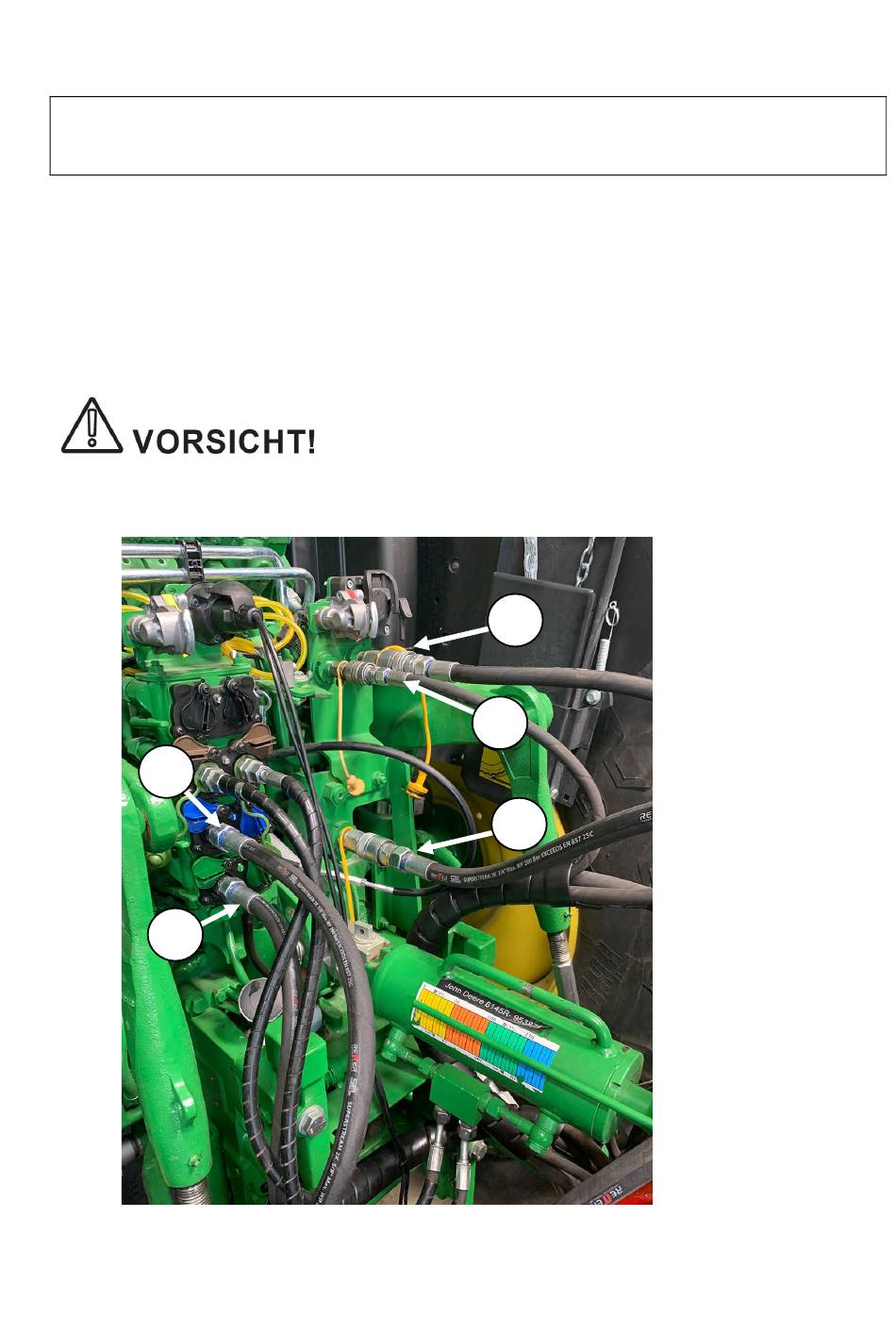

2. Die Load-Sensing-Schläuche mit den Anschlüssen des Traktors verbinden
Rücklauf ①: Kat 4 Muffe
•
•
Druckleitung②: Kat 4 Stecker
Steuerleitung ③: Kat 2 Stecker
•
3. Einfachwirkender Anschluss LINKS ④ mit Steuergerät 1 verbinden.
4. Einfachwirkender Anschluss RECHTS ⑤ mit Steuergerät 2 verbinden.
4
5
Der Rücklauf muss immer als erstes angeschlossen werden –
niemals Öldruck auf Rücklauf geben – Gefahr von der
Beschädigung vom Ölkühler.
3
2
1
