6 Bedienung der Maschine
6.1

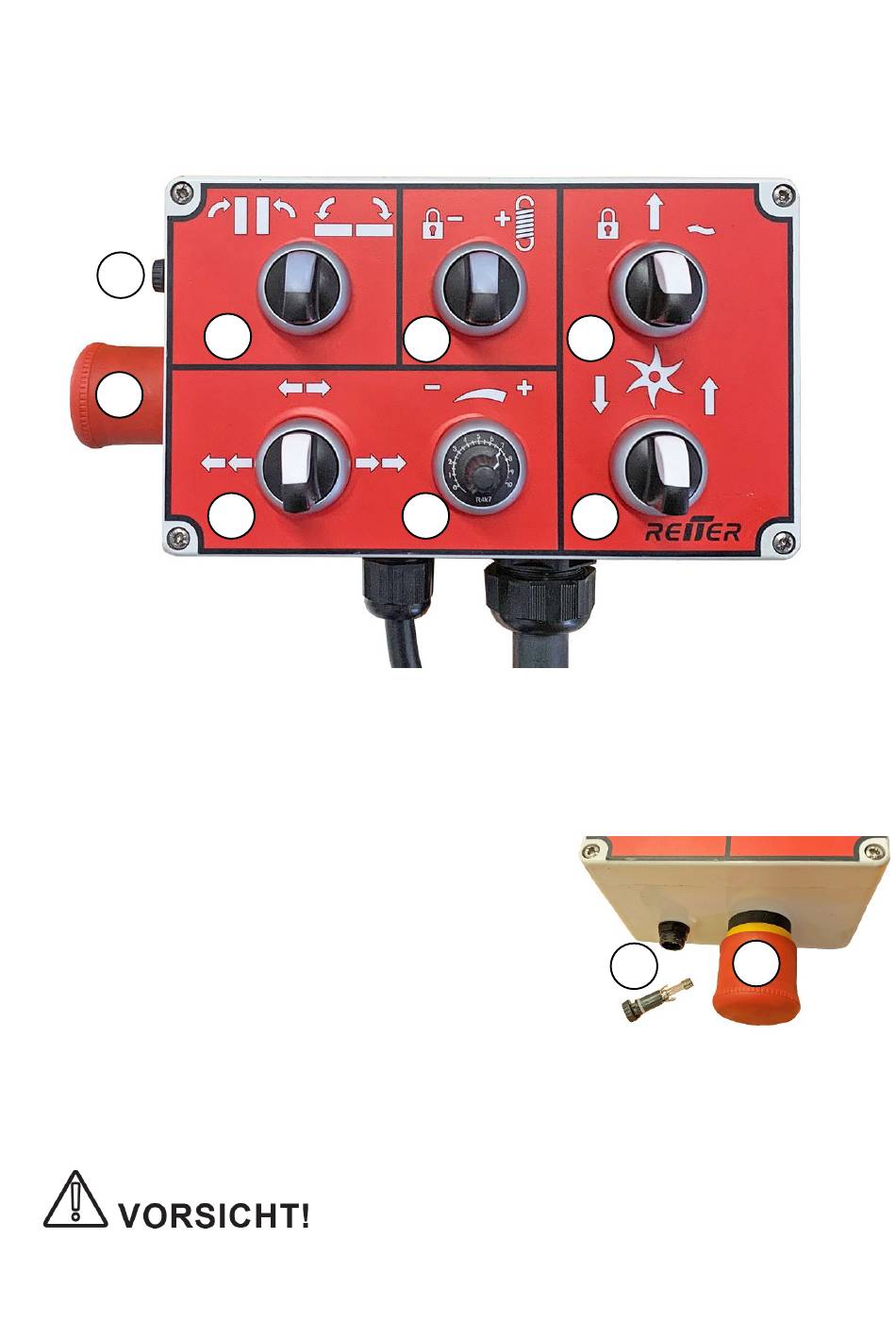

Bedienterminal
8
7
①
Beleuchteter Wahlschalter tastend: Klappung
②
Beleuchteter Wahlschalter tastend: hydraulischer Federspanner bzw. Verriegelung
Wahlschalter rastend 3 Positionen: Rotor sperren / ausheben / Schwimmstellung
③
④
Wahlschalter rastend 3 Positionen: Bandrichtung links / Schwadteilung / rechts
⑤
Potentiometer: Bandgeschwindigkeit
⑥
Wahlschalter tastend: Rotor heben oder senken
⑦
Not-Aus-Schalter
⑧
Glassicherung T4L250V
Wenn das Terminal an die elektrische Stromversorgung angeschlossen wird, erfolgt ein Systemcheck
der CAN Module. Der Wahlschalter ① und ② leuchtet ROT auf. Um in den Arbeitszustand wechseln
zu können am Wahlschalter ④ zwischen der Bandrichtung umschalten. Das rote Licht erlischt. Die
Maschine ist betriebsbereit.
1
4
Der Ölkühler beginnt bei eingeschaltetem Terminal zu laufen.
2
3
5
6
7
8
21
