Proservo NMS83
6.1.5

Klemmen des "Modbus"- oder "V1"-Moduls

1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

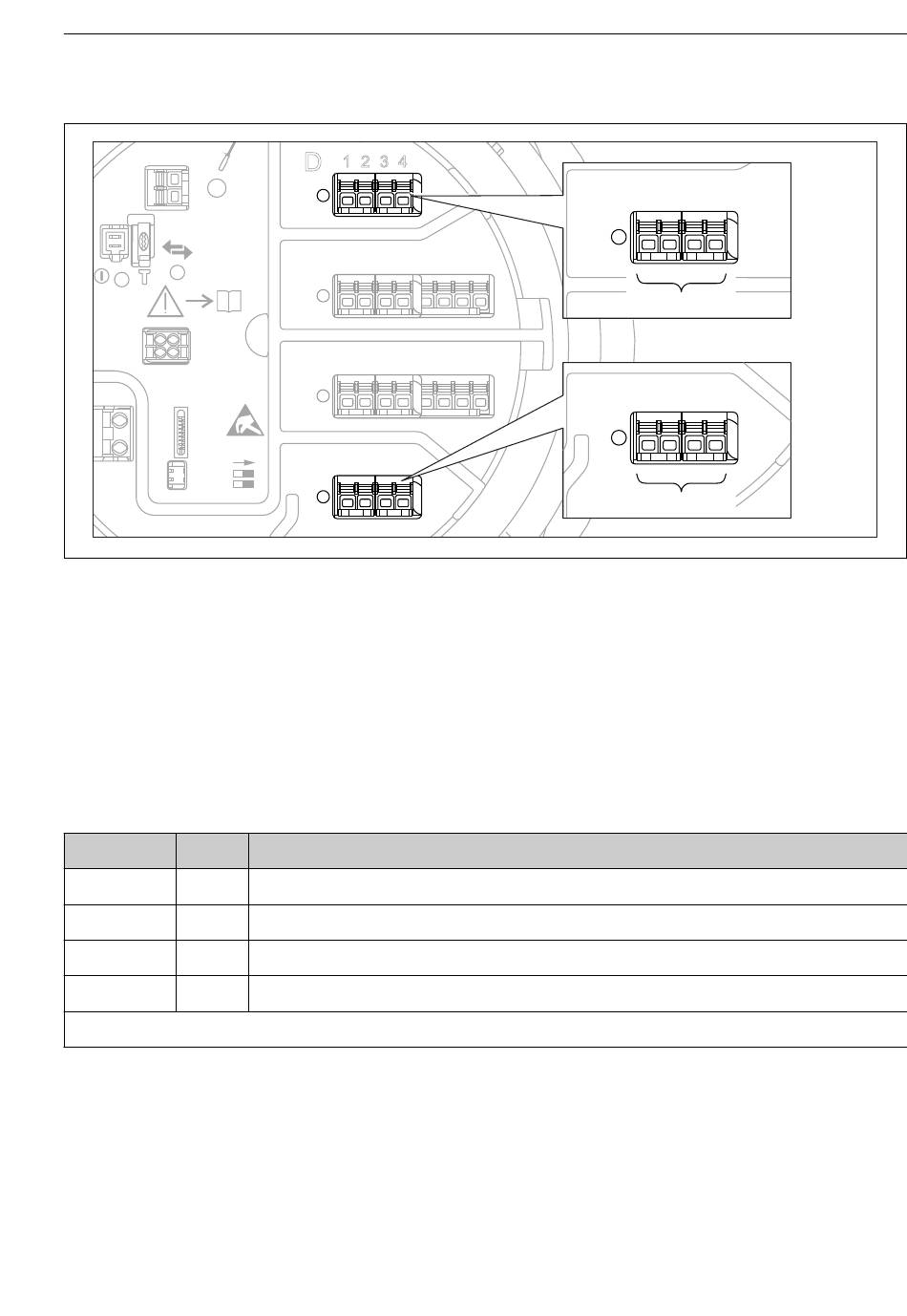

 7 Bezeichnung der "Modbus"- oder "V1"-Module (Beispiele); diese Module können je nach Geräteaus-
führung auch in den Slots B oder C sitzen.
Je nach Geräteausführung kann das "Modbus"- und/oder das "V1"-Modul auch in einem ande-
ren Slot im Anschlussklemmenraum sitzen. Im Bedienmenü werden die "Modbus"- und "V1"-
Schnittstellen durch den jeweiligen Slot und die in diesem Slot enthaltenen Klemmen
bezeichnet: A1-4, B1-4, C1-4, D1-4.
Klemmen des "Modbus"-Moduls
1)
Klemme Name
X1 S
X2 0V
X3 B-
X4 A+
Bezeichnung des Moduls im Bedienmenü: Modbus X1-4; (X = A, B, C oder D)
1) In dieser Spalte steht "X" für einen der Slots "A", "B", "C" oder "D".
Endress+Hauser
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
Beschreibung
Kabelabschirmung, über einen Kondensator an die Erdung angeschlossen
Gemeinsame Referenz
Nicht invertierende Signalleitung
Invertierende Signalleitung
5 6 7 8
5 6 7 8
Elektrischer Anschluss
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
A0031200
27
